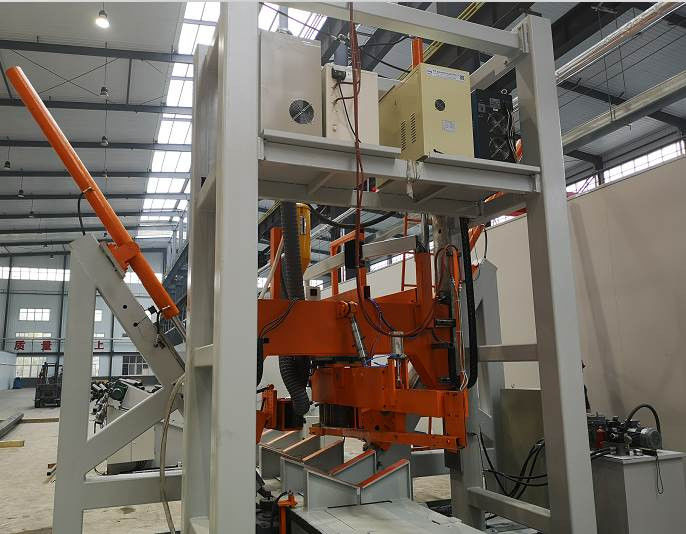

CNC POLE SHUT- 용접기, 모델: HM2500/12000

CNC POLE SHUT- 용접기, 모델: HM2500/12000



5G 기둥, 전력 기둥, 고층 조명 기둥용으로 설계

5G 기둥, 모노폴, 5G 통신 기둥용으로 설계



직경 범위: 400~2500mm, 두께: 6~20mm, 길이: 12000mm

직경 범위: 400~2500mm, 두께: 6~20mm, 길이: 12000mm



이중 아크 삼선 용접기

이중 아크 삼선 용접기



적용 범위: 대형 길이의 중간 크기 기둥(5G 기둥, 모노폴, 고층 조명 기둥 등)의 종방향 자동 폐쇄 용접에 적합

적용 범위: 대형 길이의 중간 크기 기둥(5G 기둥, 모노폴, 고층 조명 기둥 등)의 종방향 자동 폐쇄 용접에 적합



CNC POLE SHUT- 용접기는 한 쉘 또는 두 쉘 유형의 다각형 및 원추형 테이퍼 기둥(원추형 기둥)에 적합합니다.

자동 용접 라인이며, 갠트리형 구조는 고정되어 있고 용접 시스템이 있으며, 서보 모터가 있는 V자형 전체 기둥 길이 돌리(작업대)가 속도 조절이 가능합니다.

유압 실린더는 클램핑 휠을 밀어 기둥을 닫고 동시에 용접합니다.

두 개의 이음새 기둥의 경우, 첫 번째 이음새 용접이 완료되면 하단 롤러가 상승하여 기둥을 다른 이음새 위치로 회전시켜 두 번째 이음새 용접을 시작합니다.

이 기계는 일반적으로 다각형 및 원형 테이퍼 중간 크기 기둥의 용접에 적합하며, 한 조각 또는 두 조각 유형일 수 있습니다. 이 용접기는 자동 용접 라인이며, 소형 차량에는 속도 조절 서보 모터가 장착되어 기둥을 움직일 수 있습니다. 유압 오일 실린더는 압력 휠이 중간 기둥을 조여 용접을 동시에 수행하도록 합니다.



두 조각 유형의 기둥의 경우, 한 이음새 용접이 완료되면 롤러 장치가 기둥을 위로 올려 위치로 회전시켜 다른 이음새의 용접을 완료합니다.

독점 기능:



CNC 자동 조정, CNC 시스템, 기둥 직경의 변화에 따라 자동으로 압력을 조절하고, 자동으로 압착 발 위치를 조절하며, 자동으로 공급 속도와 위치를 일치시켜 용접 이음새가 항상 닫힌 상태를 유지하여 용접이 원활하게 진행되도록 합니다.

  • CNC 자동 조정, CNC 시스템, 기둥 직경의 변화에 따라 자동으로 압력을 조절하고, 자동으로 압착 발 위치를 조절하며, 자동으로 공급 속도와 위치를 일치시켜 용접 이음새가 항상 닫힌 상태를 유지하여 용접이 원활하게 진행되도록 합니다.

특수 CNC 제어 시스템은 발의 좌우 동기화 성능을 매우 우수하게 만듭니다.

특수 CNC 제어 시스템은 발의 좌우 동기화 성능을 매우 우수하게 만듭니다.

이전 공정의 자격에 따라 용접 후 기둥 용접부에 비틀림이 없으며, 용접부를 중심으로 기계 뒤쪽에서 인원이 막대기를 비틀 필요가 없습니다.

  • 이전 공정의 자격에 따라 용접 후 기둥 용접부에 비틀림이 없으며, 용접부를 중심으로 기계 뒤쪽에서 인원이 막대기를 비틀 필요가 없습니다.
  • 4. 기둥은 V자형 작업대에 있으며, 그 움직임은 서보 제어되어 머리와 꼬리 용접의 안정성을 보장합니다. 머리에서 꼬리까지 용접하면 용접되지 않은 꼬리의 길이가 크게 줄어듭니다.
  • 4. 기둥은 V자형 작업대에 있으며, 그 움직임은 서보 제어되어 머리와 꼬리 용접의 안정성을 보장합니다. 머리에서 꼬리까지 용접하면 용접되지 않은 꼬리의 길이가 크게 줄어듭니다.
  • 클램핑 롤러의 수는 3세트이며, 장점은 롤러 압력을 기둥 표면으로 줄이고 표면의 긁힘을 줄이는 것입니다. 팔각형 기둥, 다각형 기둥 및 원추형 기둥의 생산에 적합합니다. 동일한 직경 또는 원추형일 수 있습니다.

클램핑 롤러의 수는 3세트이며, 장점은 롤러 압력을 기둥 표면으로 줄이고 표면의 긁힘을 줄이는 것입니다. 팔각형 기둥, 다각형 기둥 및 원추형 기둥의 생산에 적합합니다. 동일한 직경 또는 원추형일 수 있습니다.

V자형 작업대(돌리)는 전동식 빠른 복귀 기능을 갖추고 있으며, 작업자의 노동 강도를 줄여줍니다.

V자형 작업대(돌리)는 전동식 빠른 복귀 기능을 갖추고 있으며, 작업자의 노동 강도를 줄여줍니다.

  • Submerged arc 용접 기능
  • Submerged arc 용접 기능

기둥 후면 가이드 장치를 사용하면 적응적으로 조정할 수 있습니다. 실제 작동에서 용접 이음새의 위치는 거의 조정되지 않아 작업자의 노동 강도를 줄여줍니다.

  • 기둥 후면 가이드 장치를 사용하면 적응적으로 조정할 수 있습니다. 실제 작동에서 용접 이음새의 위치는 거의 조정되지 않아 작업자의 노동 강도를 줄여줍니다.

기계 헤드에 설치된 카메라를 통해 용접 이음새가 메인 제어 패널의 화면에 반영되어 용접 이음새의 추적이 쉽고 간단해지며, 용접 모니터링을 위한 작업자의 노동 강도를 줄여줍니다.

  • 기계 헤드에 설치된 카메라를 통해 용접 이음새가 메인 제어 패널의 화면에 반영되어 용접 이음새의 추적이 쉽고 간단해지며, 용접 모니터링을 위한 작업자의 노동 강도를 줄여줍니다.
  • 자체 개발한 유압 및 CNC 시스템은 용접된 기둥을 둥글게 만들고 변형을 작게 만듭니다.

자체 개발한 유압 및 CNC 시스템은 용접된 기둥을 둥글게 만들고 변형을 작게 만듭니다.

두 개의 이음새 기둥의 경우, 첫 번째 이음새 용접이 완료되면 하단 롤러가 상승하여 기둥을 다른 이음새 위치로 회전시켜 두 번째 이음새 용접을 시작합니다.

  • 두 개의 이음새 기둥의 경우, 첫 번째 이음새 용접이 완료되면 하단 롤러가 상승하여 기둥을 다른 이음새 위치로 회전시켜 두 번째 이음새 용접을 시작합니다.

전면 위치에서 로딩 및 언로딩

전면 위치에서 로딩 및 언로딩

  • 내부 구리 블록, 용접 침투율을 크게 향상시킵니다. 구리 블록에는 냉각수가 포함되어 있습니다.
  • 내부 구리 블록, 용접 침투율을 크게 향상시킵니다. 구리 블록에는 냉각수가 포함되어 있습니다.
  • 작업자: 1명
  • 작업자: 1명
  • 10mm 이상의 판 두께의 경우, 이중 아크 및 이중 와이어(또는 이중 전기 및 삼중 와이어) 서브머지드 아크 용접, DC + AC를 채택하고, DC 용접은 고전류 및 저전압을 채택하며, DC 아크는 큰 침투를 얻고, AC는 비교적 작은 전류 및 높은 아크 전압을 채택하여 융합 폭을 증가시키고, 아름다운 용접 형상을 얻습니다. 용접 속도를 두 배로 늘리고, 용접 성능을 향상시키고, 전력 소비를 줄입니다.
  • 10mm 이상의 판 두께의 경우, 이중 아크 및 이중 와이어(또는 이중 전기 및 삼중 와이어) 서브머지드 아크 용접, DC + AC를 채택하고, DC 용접은 고전류 및 저전압을 채택하며, DC 아크는 큰 침투를 얻고, AC는 비교적 작은 전류 및 높은 아크 전압을 채택하여 융합 폭을 증가시키고, 아름다운 용접 형상을 얻습니다. 용접 속도를 두 배로 늘리고, 용접 성능을 향상시키고, 전력 소비를 줄입니다.
  • 선택 품목: 네트워크 생산 데이터 시스템
  • 선택 품목: 네트워크 생산 데이터 시스템
  • 기능 1: 생산 관리 인력에게 생산 데이터를 제공할 수 있습니다: 전원 켜짐 시간, 용접 시간, 비 용접 시간, 생산 수량 등

기능 1: 생산 관리 인력에게 생산 데이터를 제공할 수 있습니다: 전원 켜짐 시간, 용접 시간, 비 용접 시간, 생산 수량 등

기능 2: 소프트웨어를 적시에 업데이트하여 최상의 최신 소프트웨어 및 경험 데이터를 얻을 수 있으며, 고객에게 원격 고장 진단 및 원격 매개변수 조정을 지원할 수 있습니다. 고객이 신속하게 생산을 재개할 수 있도록 편리합니다.

기능 2: 소프트웨어를 적시에 업데이트하여 최상의 최신 소프트웨어 및 경험 데이터를 얻을 수 있으며, 고객에게 원격 고장 진단 및 원격 매개변수 조정을 지원할 수 있습니다. 고객이 신속하게 생산을 재개할 수 있도록 편리합니다.

  •    기계는 다음 부분으로 구성됩니다.
  •    기계는 다음 부분으로 구성됩니다.
  • 서보 구동 V형 작업대(돌리) Servo driven V-type worktable (Dolly)

서보 구동 V형 작업대(돌리) Servo driven V-type worktable (Dolly)

V 테이블용 전후 레일 Front and rear rails for V table

V 테이블용 전후 레일 Front and rear rails for V table

메인 갠트리 프레임 Main gantry frame

메인 갠트리 프레임 Main gantry frame



V형 작업대용 구동 시스템 Drive system for V-type worktable

V형 작업대용 구동 시스템 Drive system for V-type worktable

  • 유압 클램핑 장치 Hydraulic clamping Unit (클램핑 롤러 포함, Including clamping rollers)
  • 유압 클램핑 장치 Hydraulic clamping Unit (클램핑 롤러 포함, Including clamping rollers)
  • 서브머지드 아크 용접 시스템, 와이어 공급 시스템 포함 Submerged arc welding system, with wire feeding system
  • 서브머지드 아크 용접 시스템, 와이어 공급 시스템 포함 Submerged arc welding system, with wire feeding system
  • 플럭스 회수 시스템 Flux recovery system
  • 플럭스 회수 시스템 Flux recovery system
  • 수냉 시스템이 있는 내부 구리 바 Inner copper bar with water cooling system
  • 수냉 시스템이 있는 내부 구리 바 Inner copper bar with water cooling system
  • 작업 플랫폼 Operating platform
  • 작업 플랫폼 Operating platform
  • 롤러, 2쌍 Pole rotation Roller, 2 pairs
  • 롤러, 2쌍 Pole rotation Roller, 2 pairs



유압 시스템 Hydraulic system
유압 시스템 Hydraulic system

제어 시스템 Control system

제어 시스템 Control system

기술 매개변수Technical parameter
기술 매개변수Technical parameter

1

1

기둥의 직경
기둥의 직경 400-2500mm 400-2500mm
2

2

작업대 길이

작업대 길이
12000 mm

12000 mm

3

3
기둥의 두께Thickness of pole

기둥의 두께Thickness of pole

6~20mm, Q235, Q355

6~20mm, Q235, Q355

4

4

클램핑 발 수량

클램핑 발 수량

3 units. 3세트
3 units. 3세트

5

5

오일 펌프의 모터 전력

오일 펌프의 모터 전력

2.2+2.2+3 KW

2.2+2.2+3 KW

6

6

V형 작업대(돌리)용 서보 모터 전력-

V형 작업대(돌리)용 서보 모터 전력-

7KW. 속도 조절 가능

7KW. 속도 조절 가능

7

7

수직 누름 스트로크

수직 누름 스트로크

2500mm

2500mm

8

8

작동 높이

작동 높이

기둥 하단 각도에서 지면까지의 거리:800

기둥 하단 각도에서 지면까지의 거리:800

9

9

용접기

용접기

이중 전기 삼선 서브머지드 아크 용접기

이중 전기 삼선 서브머지드 아크 용접기

DC 서브머지드 아크 용접 전원 모델 1250

DC 서브머지드 아크 용접 전원 모델 1250

입력 전원 AC380V, 삼상, 50Hz

입력 전원 AC380V, 삼상, 50Hz

정격 입력 용량 80KVA

정격 입력 용량 80KVA

출력 전류 dc250a ~ dc1250a

출력 전류 dc250a ~ dc1250a

정격 부하 지속 시간 80%

정격 부하 지속 시간 80%

AC 서브머지드 아크 용접 전원 모델 1000A

AC 서브머지드 아크 용접 전원 모델 1000A

정격 입력 용량: 125kva

정격 입력 용량: 125kva 입력 전원 AC380V, 단상, 50Hz

입력 전원 AC380V, 단상, 50Hz

전압 출력 범위: 30 ~ 44V

전압 출력 범위: 30 ~ 44V 출력 전류 ac250a ~ ac1250a, 정격 부하 지속 시간 60% 출력 전류 ac250a ~ ac1250a, 정격 부하 지속 시간 60%
이중 전기 삼선 용접기 브랜드: Kaiyuan

이중 전기 삼선 용접기 브랜드: Kaiyuan

10

10

용접 와이어 직경

용접 와이어 직경 이중 전원 삼선: 단선: 4.0, 이중 전원 삼선: 단선: 4.0,
이중 와이어: 2x2.0(1.6) 이중 와이어: 2x2.0(1.6)

11

11

용접 속도

용접 속도

0.3~1.5m/min 무단계 조절 가능

0.3~1.5m/min 무단계 조절 가능

참고: 다른 두께, 다른 속도)

참고: 다른 두께, 다른 속도)

12

12

용접 방향

용접 방향
