Highmast와 monopole 솔기 용접 기계
Created with Pixso.

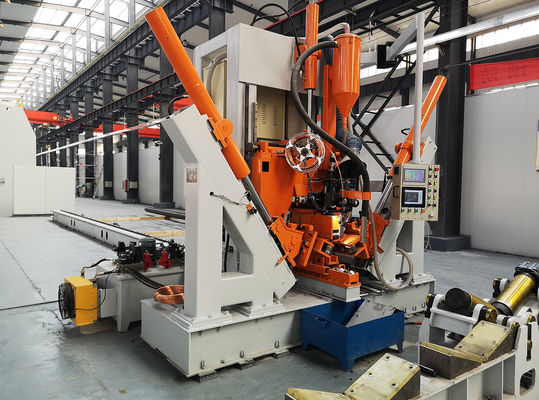

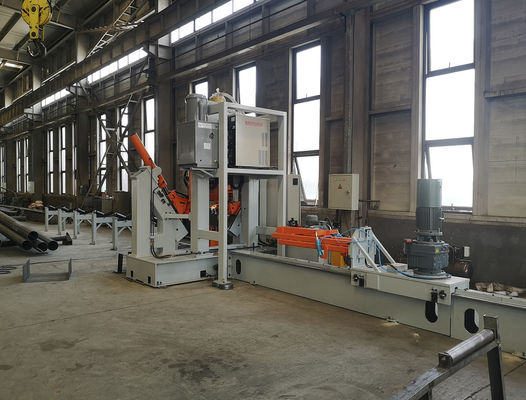

하이 마스트 웰딩 머신 HM800 라이트 폴 생산을위한 이상적인 솔루션

하이 마스트 웰딩 머신 HM800 라이트 폴 생산을위한 이상적인 솔루션

Brand Name: CMC
Model Number: HM800
MOQ: 1 set
가격: Negociate
Payment Terms: FOB/CIF
Supply Ability: Negociate
Detail Information
Place of Origin:
Wuxi,Jiangsu, China
Packaging Details:
naked packing and fixed in container properly
Supply Ability:
Negociate
강조하다:

높은 마스트 용접 기계

,

라이트 폴 생산 용접 기계

Product Description

CNC POLE SHUT- 용접 기계,

모델:HM800/12000, HM800/13000, HM800/14000,



롤러 타입

보통의 가로등 기둥, 모노폴, 하이마스트 기둥, 5G 통신 기둥을 위해 특별히 설계되었습니다.



지름 범위: 60~800mm, 두께: 3~12mm



표준 단일 아크 단일 와이어 잠수 아크 용접 기계



적용 범위: 5G 폴, 모노폴, 하이마스트 폴 및 일반 거리 라이트 폴과 같은 큰 길이 중형 폴 수직 자동 폐쇄 용접에 적합합니다



이 기계는 보통 중형 다각형 및 피침형 막대기를 용접하기에 적합하며, 특히 하나 또는 두 개의 매듭만 가진 막대기에 적합합니다. 그것은 자동 용접 라인입니다.트롤리는 속도 조절 모터가 장착되어 있습니다수압 실린더는 압력 바퀴가 동시다발적으로 막대기를 꽉 잡아 접속하도록 합니다.



독점적 특징:

  • CNC 자동 조정,CNC 시스템, 막대기 지름의 변화와 함께, 자동으로 압력을 조정, 자동으로 압력 발 위치를 조정, 자동으로 먹이 속도와 위치를 일치,용접 매듭을 항상 닫힌 상태로 유지하십시오., 부드러운 용접을 보장합니다.
  • 이전 공정의 자격을 바탕으로, 용접 후, 막대 용접의 굽힘이 없습니다.그리고 직원이 스프레드 중앙에 기계의 뒷쪽에 막대기를 긁어 회전 할 필요가 없습니다.
  • 주행봉은 주파수 변환으로 제어되며, 전기 브레이크 정지 기능으로 머리와 꼬리 용접의 안정성을 보장합니다.이 시스템은 작은 끝에서 하단 끝까지 전체 영역과 거의 왼쪽 길이를 웰딩 밖으로 웰딩 할 수 있습니다이 방법은 다음 프로세스의 수동 작업을 줄입니다.
  • 클램핑 롤의 수는 3 세트이며, 장점은 롤의 압력을 줄이고 기둥 표면에 스크래치를 줄입니다. 그것은 팔각형 기둥의 생산에 적합합니다.다각대와 피침대직경이 같거나 피침 모양이 될 수 있습니다.
  • 추진형 트롤리는 모터화 된 빠른 반환 기능을 가지고 있으며, 조작자가 수동으로 뒤로 밀어 넣을 필요가 없으며 운영자의 노동 강도를 줄입니다.
  • 후면 밀기 트롤리는 수동 클램핑 장치와 비교하면 간단하고 빠르게 작동합니다.
  • 잠수된 활 용접 기능
  • 배하측은 롤러 유형으로, 로딩 및 배하에 편리하며, 상류 및 하류 재료의 자동화를 실현하는 데 도움이됩니다.로딩 및 배하 작업자는 장거리 이동을 피하기 위해 같은 쪽에있을 수 있습니다. 운영자는 호스트 기계의 위치에서 작업 할 필요가 있습니다. 이는 노동 강도를 크게 감소시킵니다.
  • 스톨 뒷 가이드 장치로 적응적으로 조정 할 수 있습니다. 실제 작동에서 용접 매듭의 위치는 거의 조정되지 않아 작업자의 노동 강도를 감소시킵니다.
  • 기계 머리에 설치된 카메라를 통해, 용접 매듭은 주요 제어판의 화면에 반영, 용접 매듭의 추적을 간단하고 쉽게,그리고 용접의 모니터링을 위해 운영자의 노동 강도를 줄이는...자체 개발 된 오일 압력 및 CNC 시스템, 용접 스톨을 둥글게하고 소 변형
  • 운영자: 1명
  • 롤러 래크, 5 세트 ( 12,14m 기둥에 적합)
  • 구매자의 작업장의 배열에 따라 다른 작업 방향의 기계가 제공 될 수 있습니다.
  • 고객의 특별한 요구 사항에 대해, 기계는 특별히 설계되고 제조 될 수 있습니다 전 세계 다른 극을 충족

옵션 항목

16.1

사용자의 작업장에서 인터넷에 연결된 기계

그것은 생산 관리 데이터를 제공 할 수 있습니다: 시간에 대한 전력, 용접 시간, 절단 시간, 용접 시간이 아닌 시간, 생산량 등

원격 진단 기능. 기계 공급 업체는 원격 오류 진단 및 원격 매개 변수 조정에 고객에게 도움을 줄 수 있습니다. 고객이 신속하게 생산을 재개 할 수 있습니다.



16.2가로등 기둥에 충전 및 배하 시스템:

기계의 왼쪽에, 20 ~ 30 막대기 저장할 수 있는 저장 래크가 있습니다 (이 숫자는 막대기 크기에 따라 다릅니다). 용접이 완료 된 후 버튼을 누르십시오.그리고 거리 램프 기둥은 기계의 오른쪽에있는 저장 래크에 배charge 할 것입니다, 그것은 20 개의 막대기를 저장할 수 있습니다 (그 숫자는 막대기의 크기에 따라 다릅니다)



16.3 부품에 따르면목록



기계는 다음 부분으로 구성됩니다:

트롤리 이동용 긴 작업 테이블
주요 기판 프레임
트롤리 드라이브 시스템
롤러 래크, 5 세트 (13m 기둥에 적합)
수압 클램핑 부품 (중심 크기의 막대기에 적합한 클램핑 롤러를 포함하여)
철도 공급 시스템과 함께 잠수된 활 용접 시스템
플럭스 복원 시스템
수압 시스템
제어 시스템



클램핑 롤러, 고객의 스톨 요구 사항에 따라.

와 함께:

1 세트는 단독용 고등기, 5G 톱니 폼에 적합합니다.

일반 거리 조명 기둥에 적합한 1 세트,최저 지름 60mm ((둥근 기둥과 피침형 기둥)

일반 거리등 기둥에 적합한 1개 세트, 최소 지름 60mm (팔각형 기둥)

일반 거리등 기둥에 적합한 후방 클램핑 장치 1 세트 (작은 도구 포함),매우 짧은 길이의 막대기에 적합합니다. 예를 들어 1~2m 긴 팔)



技术参数 기술 매개 변수
    HM800/12000 HM800/13000 HM800/14000
1

막대기 지름

60-800mm 60-800mm 60-800mm
2

맥스 스톨길이가

(길이는 사용자 정의 될 수 있습니다)

121000mm 13000mm 141000mm
3 무게(톤) 10.6 11 11.4
4

크기

(LXWXH)

271000x3800x4500 29000x3800x4500 311000x3800x4500
5

막대기 두께

4~12mm, Q235, Q345
6

클램핑 발량

3 세트
7

오일 펌프의 모터 파워

3+3 KW
8

이동용 모터 전력

4KW.속도 조절

9

수직 압축 도동

800mm
10

작동 높이

기둥 아래쪽 각에서 바닥까지의 거리:850mm

11

용접기

Aotai 500A 펄스 MIG 용접

Huayuan 1000A 잠수 된 아크 용접

12

용접선 지름

2~4mm, 용접 와이어 지름은 기둥의 두께에 따라 달라집니다.

13

용접속도

0.5~3m/min

0.5 ~ 3m/min 무단 조절

참고: 다른 두께, 다른 속도)

14

용접 침투율

80 %
15

전기 부품

슈나이더 (프랑스)

16

CNC 시스템 PLC

시멘스 (독일)
17

용접기브랜드

오타이 500A

하우아완 1000A
