| 브랜드 이름: | CMC |
| Model Number: | HM600/12000 |
| MOQ: | 1 set |
| 가격: | According to the machine requirements |
| 지불 조건: | L/C, D/A, D/P, T/T |
| 공급 능력: | According to the actual situation |

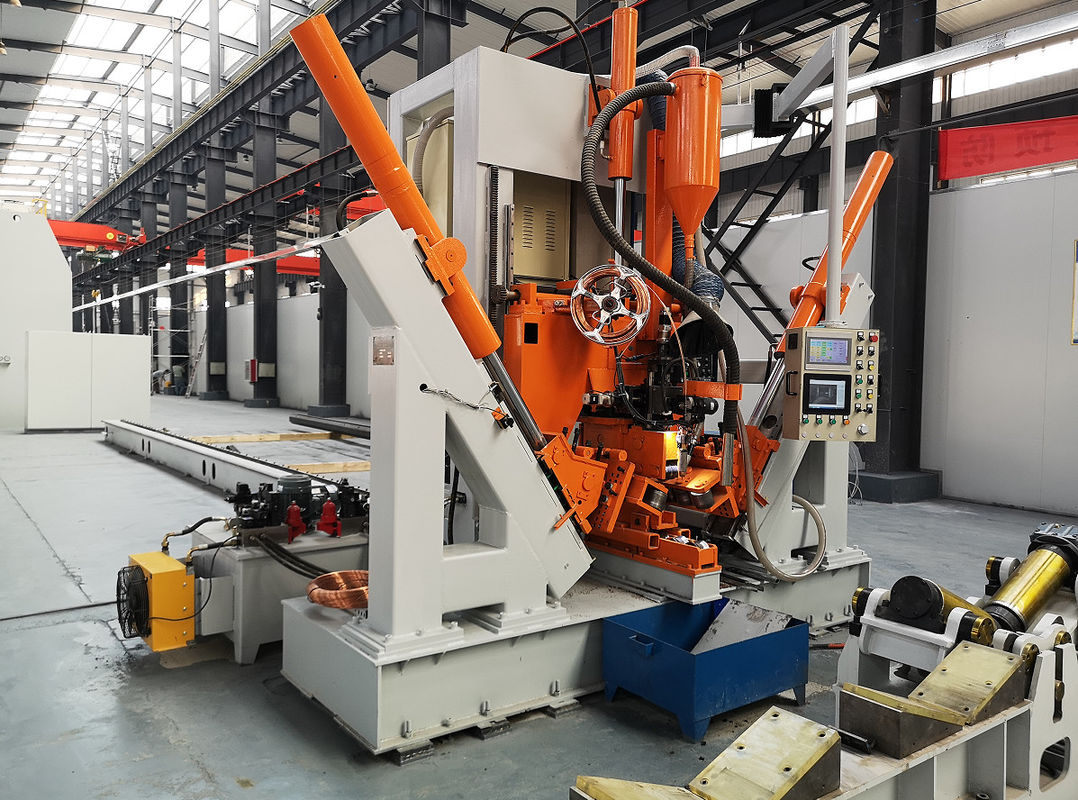

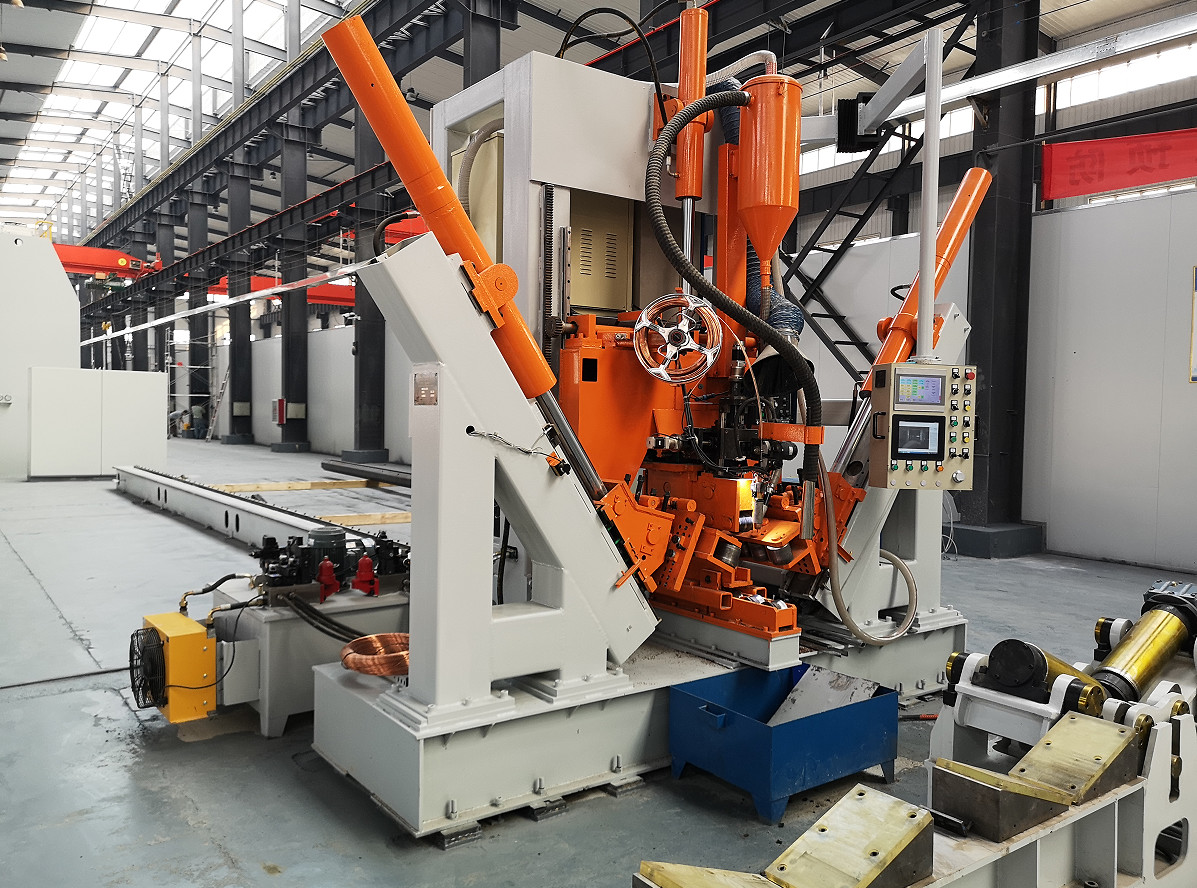

CNC POLE SHUT- 용접 기계,
모델:HM600/12000
롤러 타입
보통의 가로등 기둥, 모노폴, 하이마스트 기둥, 5G 통신 기둥을 위해 특별히 설계되었습니다.
지름 범위:60~600mm, 두께: 3~12mm, 길이:12000mm
표준 단일 아크 단일 와이어 잠수 아크 용접 기계
적용 범위: 5G 폴, 모노폴, 하이마스트 폴 및 일반 거리 라이트 폴과 같은 큰 길이 중형 폴 수직 자동 폐쇄 용접에 적합합니다
이 기계는 보통 중형 다각형 및 피침형 막대기를 용접하기에 적합하며, 특히 하나 또는 두 개의 매듭만 가진 막대기에 적합합니다. 그것은 자동 용접 라인입니다.트롤리는 속도 조절 모터가 장착되어 있습니다수압 실린더는 압력 바퀴가 동시다발적으로 막대기를 꽉 잡아 접속하도록 합니다.
독점적 특징:
CNC 자동 조정, CNC 시스템, 막대기 지름의 변화와 함께, 자동으로 압력을 조정, 자동으로 압력 발 위치를 조정,자동으로 먹이 속도와 위치를 일치, 부드러운 용접을 보장하기 위해 용접 매듭을 항상 닫힌 상태로 유지하십시오.
이전 공정의 자격을 바탕으로, 용접 후, 막대 용접의 굽힘이 없습니다.그리고 직원이 스프레드 중앙에 기계의 뒷쪽에 막대기를 긁어 회전 할 필요가 없습니다.
주행봉은 주파수 변환으로 제어되며, 전기 브레이크 정지 기능으로 머리와 꼬리 용접의 안정성을 보장합니다.이 시스템은 작은 끝에서 하단 끝까지 전체 영역과 거의 왼쪽 길이를 웰딩 밖으로 웰딩 할 수 있습니다이 방법은 다음 프로세스의 수동 작업을 줄입니다.
클램핑 롤의 수는 3 세트이며, 장점은 롤의 압력을 줄이고 기둥 표면에 스크래치를 줄입니다. 그것은 팔각형 기둥의 생산에 적합합니다.다각대와 피침대직경이 같거나 피침 모양이 될 수 있습니다.
추진형 트롤리는 모터화 된 빠른 반환 기능을 가지고 있으며, 조작자가 수동으로 뒤로 밀어 넣을 필요가 없으며 운영자의 노동 강도를 줄입니다.
후면 밀기 트롤리는 수동 클램핑 장치와 비교하면 간단하고 빠르게 작동합니다.
배하측은 롤러 유형으로, 로딩 및 배하에 편리하며, 상류 및 하류 재료의 자동화를 실현하는 데 도움이됩니다.로딩 및 배하 작업자는 장거리 이동을 피하기 위해 같은 쪽에있을 수 있습니다. 운영자는 호스트 기계의 위치에서 작업 할 필요가 있습니다. 이는 노동 강도를 크게 감소시킵니다.
스톨 뒷 가이드 장치로 적응적으로 조정 할 수 있습니다. 실제 작동에서 용접 매듭의 위치는 거의 조정되지 않아 작업자의 노동 강도를 감소시킵니다.
기계 머리에 설치된 카메라를 통해, 용접 매듭은 주요 제어판의 화면에 반영, 용접 매듭의 추적을 간단하고 쉽게,그리고 용접의 모니터링을 위해 운영자의 노동 강도를 줄이는...
자체 개발 된 오일 압력 및 CNC 시스템, 용접 스톨을 둥글게하고 변형이 작습니다.
운영자: 1명
롤러 래크, 5 세트 ( 12,14m 기둥에 적합)
구매자의 작업장의 배열에 따라 다른 작업 방향의 기계가 제공 될 수 있습니다.
고객의 특별한 요구 사항에 대해, 기계는 특별히 설계되고 제조 될 수 있습니다 전 세계 다른 극을 충족
기계는 다음 부분으로 구성됩니다:
트롤리 이동용 긴 작업 테이블
주요 기판 프레임
트롤리 드라이브 시스템
롤러 래크, 5 세트 (13m 기둥에 적합)
수압 클램핑 부품 (중심 크기의 막대기에 적합한 클램핑 롤러를 포함하여)
철도 공급 시스템과 함께 잠수된 활 용접 시스템
플럭스 복원 시스템
수압 시스템
제어 시스템
클램핑 롤러, 고객의 스톨 요구 사항에 따라.
모노폴 하이 마스트, 5G 폴 폼에 적합한 1 세트.
일반 거리 조명 기둥에 적합한 1 세트,최저 지름 60mm ((둥근 기둥과 피침형 기둥)
일반 거리등 기둥에 적합한 1개 세트, 최소 지름 60mm (팔각형 기둥)
일반 거리등 기둥에 적합 한 후측 클램핑 장치 1 세트. (1 ~ 2 미터 긴 팔과 같은 매우 짧은 길이의 기둥에 적합 한 작은 도구 포함)
| 기술 매개 변수 | ||
| 1 |
막대기 지름 |
60~600mm |
| 2 |
작업 테이블 길이 |
13000mm |
| 3 |
막대기 두께 |
4~12mm, Q235, Q345 |
| 4 |
클램핑 발량 |
3 세트 |
| 5 |
오일 펌프의 모터 파워 |
3+3 KW |
| 6 |
이동용 모터 전력 |
4KW |
| 7 |
수직 압축 도동 |
00mm |
| 8 |
작동 높이 |
기둥 아래쪽 각에서 바닥까지의 거리:850mm |
| 9 |
용접기 |
잠수된 활 용접 |
| 10 |
용접선 지름 |
2~4mm, 용접 와이어 지름은 기둥의 두께에 따라 달라집니다. |
| 11 |
용접속도 |
0.5~3m/min |
| 12 |
용접 침투율 |
80 % |
| 13 |
전기 부품 |
슈나이더 (프랑스) |
| 14 | CNC 시스템 PLC | 시멘스 (독일) |
| 15 |
용접기 브랜드 |
하와이완1000A+오타이 500A |
| 16 | 무게 | 8톤 |
| 17 | 크기 |
27000x3500x4500mm |
