| 브랜드 이름: | CMC |
| Model Number: | HM2500/18000 |
| MOQ: | 1 세트 |
| 가격: | According to the machine requirements |
CNC POLE SHUT-WELDING 머신
모델:HM2500/18000
하이마스트 및 모노폴 시우드 용접 기계
| 기술적 특징 | ||
| 1 | 가용 지름 | 500~2500mm |
| 2 | 가용 길이 | 18000mm |
| 3 | 직경 두께 | 5~25mm |
| 4 | 클램핑 발량 | 3개 |
| 5 | 펌프용 모터의 힘 | 5.5KW |
| 6 | 트롤리의 이동 모터 | 7KW, AC 서보 |
| 7 | 수직 이동 도동 | 2000mm |
| 8 | 수직 이동 노동력 | 39톤 ((2개의 실린더 x19.5톤) |
| 9 | 부근 이동 노동력 | 32톤 × 2개 |
| 10 | 용접기 | 표준 구성: 이중 활 이중 와이어 잠수 활 용접 동전도 잠수弧 용접 전원 공급 모델 ZD5-1250B: 입력 전력 AC380V, 3단계, 50Hz 가등식 입력 88KVA 출력 전류 DC250A DC1250A 부하의 명목 지속시간 100% AC 전류 잠수 활 용접 전원 공급 모델 BXL5-1250: 입력 전력 AC380V, 2단계, 50Hz 입력 110KVA 출력 전류 DC250A DC1250A 명목 부하 기간 60% 용접기 브랜드: Tangshan Kaiyuan |
용접기 옵션: 미국 링컨 | 이중 활 이중 와이어 잠수 활 용접 DC 잠수 활 용접 전원 공급 모델 DC-1000 유선 공급 장치: NA3 제어기: NA3 AC 전류 잠수 활 용접 전원 공급 모델 AC-1200 유선 공급 장치: NA3 제어기: NA4 | |
| 11 | 용접선 지름 | 3 ~ 5mm 용접 철, 선택하기 위해 스톨 두께에 따라 |
| 12 | 작업 속도 | 0.2~1m/min (참고: 각기 다른 두께의 속도는 다를 수 있습니다) |
| 13 | 용접 방향 | 웰딩 시작 밑 큰 끝에서 상단 작은 끝으로 샤프트. |
| 14 | 침투 능력 | 90 % |
| 15 | 주요 전기 요소 | 슈나이더 (프랑스 브랜드) |
| 16 | PLC | 시멘스 |
| 17 | 주 모터 브랜드 (하이드라울릭 펌프용) | 시멘스 |
| 18 | 세르보 모터 | 시멘스 |
| 19 | 용접 전력 브랜드 및 모델 | 잠수 된 아크 용접 카이우안 (중국 파나소닉 일본 공장) 옵션: 미국 링컨 |
| 20 | 무게 | 40톤 |
| 21 | 전체 크기 (mm) | 43000x6500x5500mm (LXWXH) |
적용: 자동 톱니 용접 스톨(하이마스트용,독점 등)
HIGHMAST POLE AND MONOPOLE SHUT-WELDING MACHINE, 그것은 하나의 껍질 또는 두 껍질 유형 다각형 및 원형 톱니 껍질에 적합합니다. 그것은 자동 용접 라인입니다,기판형 구조가 고정되어 있으며 용접 시스템이 있습니다., 완전히 스톨 길이 트롤리 SERVO 모터 속도를 조정 이동, 수압 실린더는 클램핑 휠을 밀어 스톨을 닫고 동시에 용접을 수행합니다.
두 개의 톱니 봉우리를 위해, 첫 번째 톱니 용접이 끝나면, 밑 롤러는 올라가서 두 번째 톱니 용접을 시작하기 위해 다른 톱니 위치로 봉우리를 회전합니다.
기계는 다음 항목을 포함합니다:
트롤리 및 스톨 이동을 위한 긴 작업 테이블.
주요 랜트리 유닛
이동하는 스톨 트롤리의 구동 시스템
수압 클램핑 (봉지용 클램핑 휠을 포함한다)
용접 전선 공급 시스템을 포함한 잠수弧 용접 시스템.
플럭스 복원 시스템
물 냉각 시스템을 갖춘 안쪽 구리 막대
상승형 롤러, 2개
수압 시스템

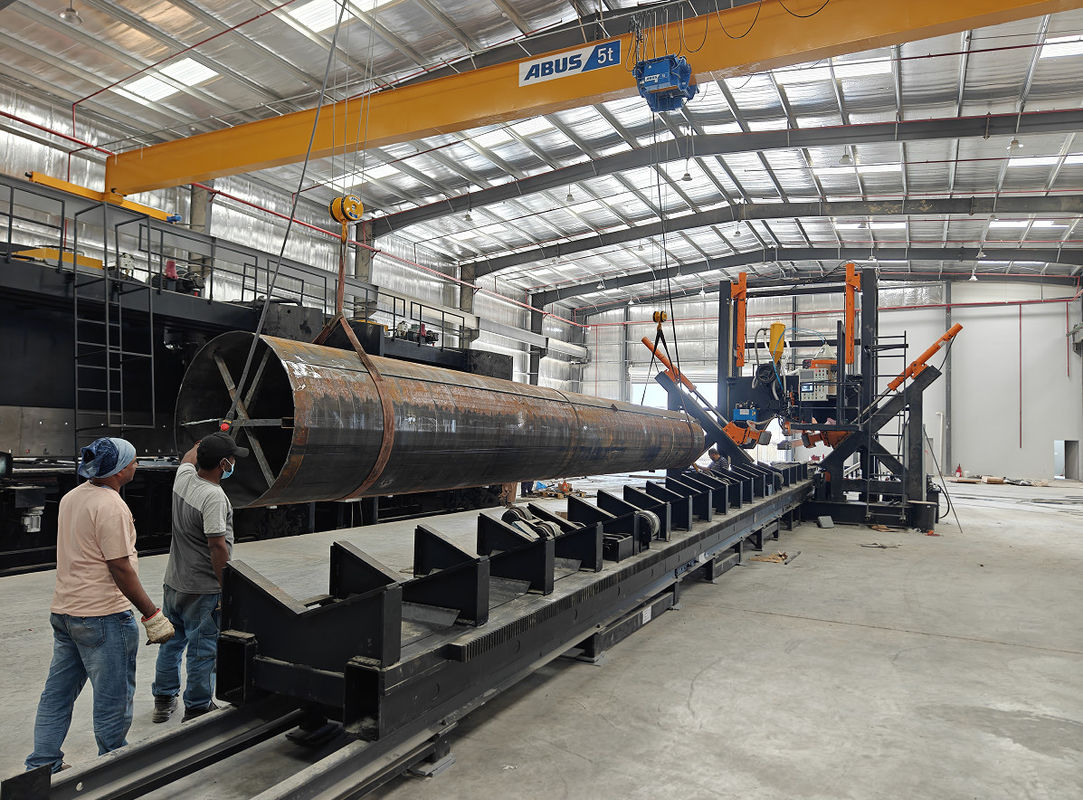

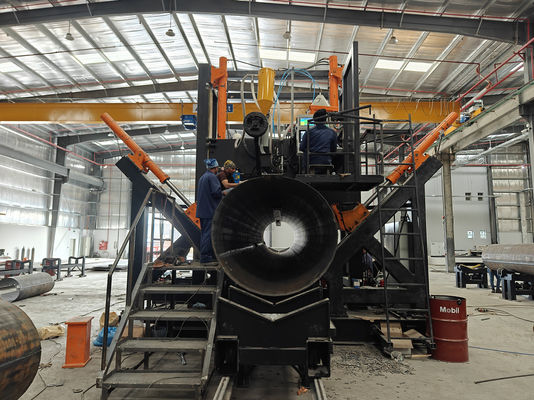

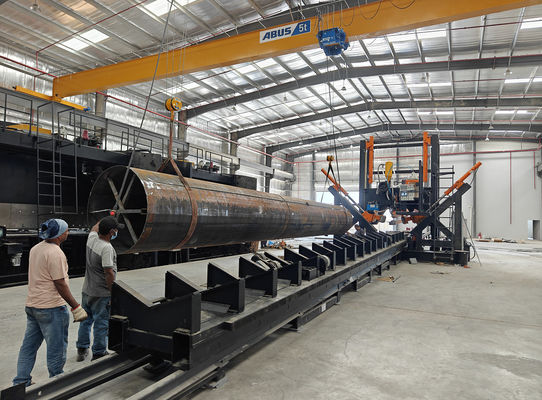

참고용 사진
