| Brand Name: | CMC |
| Model Number: | HM1600/16000 |
| MOQ: | 1 세트 |
| 가격: | According to the machine requirements |
| Supply Ability: | 실제적인 상황에 따르면 |

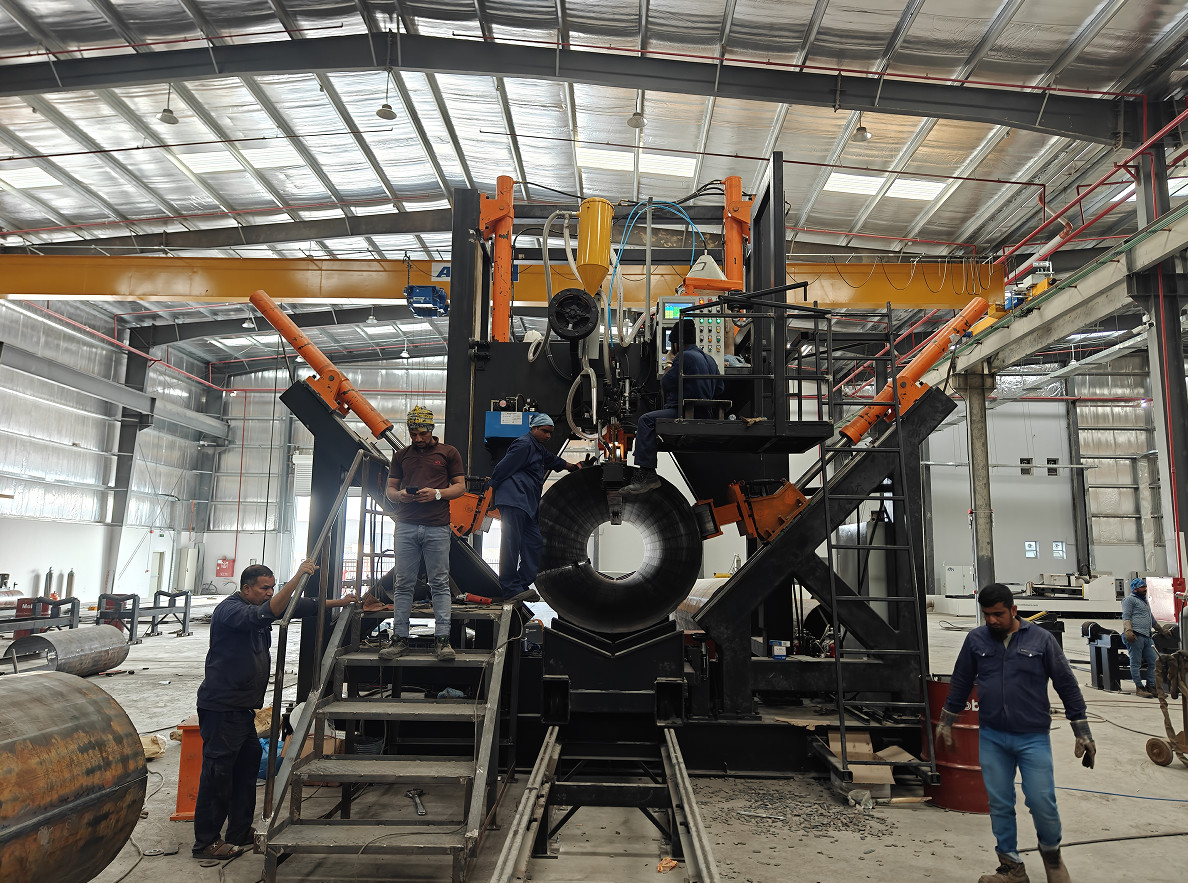

높은 마스트 폴 셔트 용접 기계
모델: HM1600/16000
적용: 자동 톱니 용접 스톨 (고등 기둥), 독점 등)

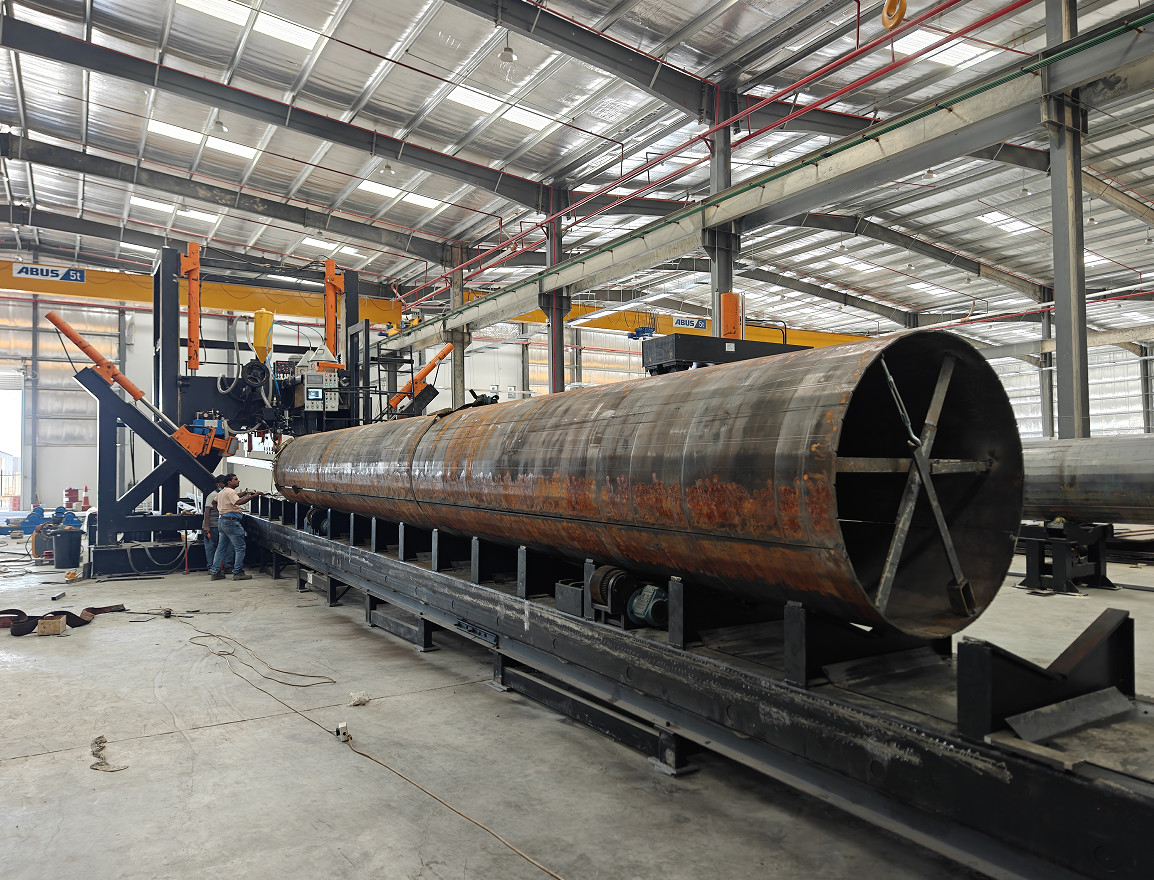

HIGHMAST POLE SHUT-WELDING MACHINE, 그것은 하나의 껍질 또는 두 껍질 유형 다각형 및 원형 톱니 껍질에 적합합니다. 그것은 자동 용접 라인입니다,기판형 구조가 고정되어 있으며 용접 시스템이 있습니다., 완전히 스톨 길이 트롤리 SERVO 모터로 속도 조절 이동, 수압 실린더는 클램핑 바퀴를 밀어 스톨을 닫고 동시에 용접합니다.
두 개의 톱니 봉우리를 위해, 첫 번째 톱니 용접이 끝나면, 밑 롤러는 올라가서 두 번째 톱니 용접을 시작하기 위해 다른 톱니 위치로 봉우리를 회전합니다.
기계는 다음 항목을 포함합니다:
트롤리 및 스톨 이동을 위한 긴 작업 테이블.
주요 항타리 단위
스톨 트롤리 이동용 구동 시스템
수압 클램핑 (봉지용 클램핑 휠을 포함한다)
용접 전선 공급 시스템을 포함한 잠수弧 용접 시스템.
플럭스 복원 시스템
물 냉각 시스템을 갖춘 안쪽 구리 막대
상승형 롤러 2개
수압 시스템
제어 시스템
| 기술적 특징 | ||
| 1 | 가용 지름 | 350~1600mm |
| 2 | 가용 길이 | 16000mm |
| 3 | 직경 두께 | 6~16mm |
| 4 | 클램핑 발량 | 3개 |
| 5 | 펌프용 모터의 힘 | 5.5 KW |
| 6 | 트롤리의 이동 모터 | 7KW, AC 서보 |
| 7 | 수직 이동 도동 | 1100mm |
| 8 | 수직 이동 노동력 | 39톤 ((2개의 실린더 x19.5톤) |
| 9 | 부근 이동 노동력 | 32톤 × 2개 |
| 10 | 용접기 | 잠수 활 용접, 1250A |
| 11 | 용접선 지름 | 2.5~4mm 용접 와이어, 선택하기 위해 스톨 두께에 따라 |
| 12 | 작업 속도 | 0.5~2m/min (참고: 각기 다른 두께의 속도는 다를 수 있습니다. |
| 13 | 용접 방향 | 웰딩 시작 밑 큰 끝에서 상단 작은 끝으로 샤프트. |
| 14 | 침투 능력 | 90 % |
| 15 | 주요 전기 요소 | 슈나이더 (프랑스 브랜드) |
| 16 | PLC | 시멘스 |
| 17 | 주전자 주파수 드라이버 |
슈나이더 (프랑스 브랜드) 또는 델타 (타이완 브랜드) |
| 18 | 주 모터 브랜드 (하이드라울릭 펌프용) | 시멘스 |
| 19 | 세르보 모터 | 시멘스 |
| 20 | 용접 전력 브랜드 및 모델 |
잠수 된 아크 용접 카이우안 (중국의 파나소닉 얀판 공장) |
| 21 | 무게 | 28톤 |
| 22 | 전체 크기 (mm) | 35000x5500x5100mm (LXWXH) |
