| 목 | 세부 |
|---|---|

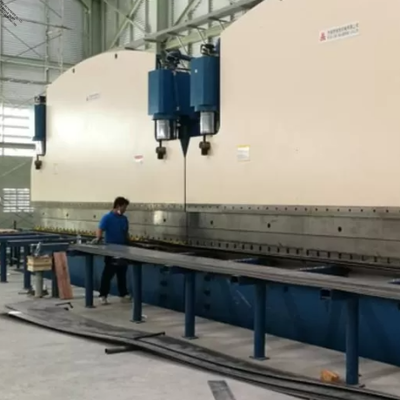

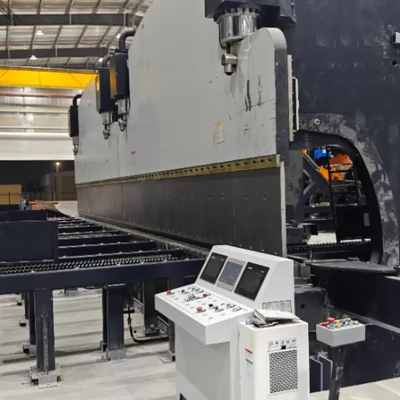

| 제품명 | CNC 세로로 연결되는 수압기 브레이크/이중 결합 전등 기둥 구부리는 기계 |
| 모델 | 2-WE67K-650/7000 |
| 핵심 애플리케이션 | 가로등 기둥, 통신 모노폴 및 고속도로 높은 마스트 기둥 형성 |
| 기원 | 중국 장쑤성 |
| MOQ | 1세트 |
| 표준전압 | 380V 50Hz, 맞춤형 |
| 대상 고객 | 강철등주 공장, 모노폴 및 하이마스트 생산라인 |
| 주요 핵심 구성 | 2축 CNC 시스템, 전기 유압식 동기식 유압 시스템, 완벽한 전기 제어 캐비닛 |
| 아니요. | 목 | 단위 | 값 |
|---|---|---|---|
| 1 | 기계 유형 | - | 다중 장치 탠덤 전기 유압식 동기식 CNC 프레스 브레이크 |
| 2 | 명목 노동력 | 톤 | 2×650 |
| 3 | 단일 작업대 길이 | mm | 7000, 총 연결 길이 14000 |
| 4 | 두 측면 하우징 사이의 거리 | mm | 5600 |
| 5 | 목 깊이 | mm | 1500 |
| 6 | 최대 개방 높이 | mm | 1200 |
| 7 | 램 스트로크 | mm | 320 |
| 8.1 | 급속 다운 속도 | 밀리미터/초 | 70 |
| 8.2 | 작업 굽힘 속도 | 밀리미터/초 | 7.5 |
| 8.3 | 복귀 속도 | 밀리미터/초 | 75 |
| 9 | 메인 펌프 모터 동력 | kW | 2×45 |
| 10 | CNC 컨트롤러 | - | 수입 2축 시스템, Y1+Y2 이중 축 + 기계식 크라우닝 시스템 |
| 11 | 메인 캐비닛 전기 표준 | - | 산업용 등급의 완전한 전기 부품 |
| 12 | 실린더 씰 유형 | - | 내마모성 수입 오일 씰 |
| 13 | 유압 펌프 표준 | - | 고압 안정 유압 펌프 |
| 14 | 주요 유압 밸브 표준 | - | 고정밀 전자유압 비례 밸브 |
| 15 | 선형 격자 눈금자 표준 | - | 고정밀 긴 스트로크 격자 눈금자 |
| 16 | 단일 기계 순중량 | kg | 80000, 합계 160000 |
| 17 | 전체 치수 L×W×H | mm | 30000×3900×6000 (전면 및 후면 피더 + 측면 언로딩 장치 포함) |
| 18 | 지상고 높이 | mm | 4500 |
| 19 | 교통수단 | - | 분해된 분할 배송; 우리 엔지니어들은 현장 조립 및 시운전을 위해 해외로 갈 것입니다 |
| 일련번호 | 세부 |
|---|---|
| 1.1 | 일반 가로등용 표준 18mm 두께의 펀치 홀더, 전체 길이 14m |

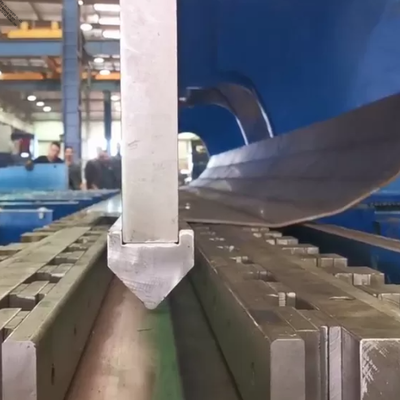

| 1.2 | 최소 Φ60 팔각형 테이퍼형 조명 기둥용 R2 펀치 세트, 길이 14m |
| 1.3 | 조정 가능한 범용 하단 다이, 총 길이 14m |
| 1.4 | 7회 성형 이중 테이퍼 원추형 기둥 금형 테이퍼 비율: 11/1000(Φ60~236) 및 13/1000(Φ60~268) 적용 가능한 기둥 벽 두께: 3~4mm, 단면 분할 구조, 전체 길이 16m |
| 1.5 | 상부펀치홀더 양측면 보강보강재, 길이 14m |
| 1.6 | 하이 마스트 및 모노폴 생산을 위한 두께 40mm의 견고한 펀치 홀더, 길이 14m |
| 1.7 | 두꺼운 벽의 하이 마스트 및 모노폴용 R5 특수 펀치 세트, 길이 14m |
| 1.8 | 팔각형 기둥용 중간 인서트 하단 다이 60×100, 조정 가능한 베이스 다이와 일치, 길이 14m |
| 1.9 | 중부하 푸싱형 폴사이드 언로딩 시스템 |
| 1.10 | 전동식 전면 및 후면 공급 시스템(총 8세트: 전면 4개 + 후면 4개) 정확한 플레이트 위치 지정을 위한 독립적인 고속/저속 이중 속도 제어 |
| 1.11 | 산업용 에어컨을 갖춘 단열 전기 캐비닛 |
| 1.12 | 오일탱크 공기 냉각 시스템 |
| 1.13 | 650톤 프레스 브레이크용 예비 부품 세트 |
| 1.14 | 단일 기능 자동 공급 및 절곡 시스템 철판 측면 롤러 랙, CNC 전후 공급 장치 및 측면 위치 결정 장치 포함 팔각형 및 다각형 기둥에 적합하며 작은 원추형 기둥에는 적용되지 않습니다. |
| 성능항목 | 자세한 설명 |
|---|---|
| 듀얼 Y1/Y2 축 동기 제어 | 독립적인 실린더 제어를 위해 실시간 위치 신호를 피드백하기 위해 양쪽 램 측면에 설치된 이중 선형 격자 눈금자 |
| 초고강성 용접 프레임 | 오일 탱크, 작업대, 측면 하우징 및 램이 결합된 통합 프레임, 우수한 내하중 및 변형 방지 능력 |
| 고정밀 전자유압 비례동기화 시스템 | 낮은 내부 마찰, 고응답 전자기 구동, 동기식 램 이동을 위한 안정적인 연속 출력 |
| 독립적인 격자 장착 브래킷 설계 | 기계 하우징 대신 C자형 브래킷에 눈금자가 고정되어 있어 누르는 동안 프레임이 휘어져도 측정 데이터가 방해받지 않습니다. |
| 정밀한 이중 기계 탠덤 연결 제어 | 주 기계 패널에서 동기 모드로 전환합니다. CNC 시스템은 두 장치의 위치 신호를 통합하여 빠른 하강, 속도 이동, 굽힘 및 복귀 속도를 동기화합니다. |
| 다국어 지능형 CNC 시스템 | 굽힘 톤수, 사점 및 속도 전환 위치를 자동 계산합니다. 특별한 맞춤형 굽힘 요구 사항에 맞게 작은 램 틸트 지원 |
| 완벽한 가이드, 측정 및 유압 밸런싱 시스템 | 전체 길이 공작물 및 편심 굽힘 작업에 대한 안정적인 성형 정밀도 |
| 기계 작업대 크라우닝 보상 | 균일한 마감 극 정밀도를 보장하기 위해 무거운 하중 하에서 작업대 편향을 자동으로 상쇄합니다. |
| 내마모성 열처리 유압 실린더 | 우수한 자기 윤활 성능, 낮은 고장률 및 긴 서비스 수명 |
| 유연한 사용자 정의 지원 | 기계 페인트 색상 및 재료 공급 방향은 고객의 공장 레이아웃에 따라 자유롭게 조정될 수 있습니다. |
| 극 유형 | 처리 시나리오 |
|---|---|
| 테이퍼형 가로등 기둥 | 14m 길이의 강판 원스텝 벤딩 성형 |
| 팔각형 및 다각형 램프 기둥 | 특수 팔각형 금형 정밀 각도 성형 |
| 크고 두꺼운 벽의 높은 마스트 폴 | 대형 고속도로 조명 기둥을 위한 고하중 탠덤 벤딩 |
| 통신단극 / 5G 스마트폴 | 두꺼운 벽의 강판 절곡 및 성형 |
| 원추형 테이퍼형 전등 기둥 | 7패스 분할 테이퍼 금형 생산 |
| 서비스 항목 | 서비스 내용 |
|---|---|
| 보증 기간 | 12개월 전체 기계 보증; 유압 실린더, 펌프, 밸브 및 CNC 컨트롤러에 대한 24개월 무료 보증 |
| 예비 부품 공급 | 취약한 순정 예비 부품을 공장 가격으로 장기 공급 |
| 해외 기술 서비스 | 해외 분해지도, 현장 조립, 시운전 및 작업자 교육을 위한 전문 엔지니어 제공 |
| 원격 온라인 지원 | 연중무휴 화상 통화, 이메일 및 전화 기술 문제 해결 지원 |
| 첨부서류 | 전체 영어 작동 매뉴얼, 굽힘 매개변수 가이드 및 작동 교육 비디오 |
| 질문 | 표준 답변 |
|---|---|
| 이 2-WE67K-650/7000 탠덤 프레스 브레이크의 최대 유효 굽힘 길이는 얼마입니까? | 두 대의 7000mm 단일 기계가 동시에 작동하며 총 유효 굽힘 길이는 14미터에 달하며 긴 가로등 기둥, 통신 모노폴 및 대형 하이 마스트 기둥과 완벽하게 일치합니다. |
| 기계 표면 색상과 제품 공급 방향을 맞춤 설정할 수 있나요? | 예. 기계 도장 색상과 재료 공급 레이아웃을 공장 공간과 생산 흐름에 맞게 완전히 맞춤화할 수 있습니다. |
| 이 견고한 탠덤 벤딩 머신은 어떤 핵심 구성을 채택합니까? | 수입 이중 축 CNC 시스템, 고정밀 전기 유압식 비례 동기식 유압 시스템 및 완벽한 산업용 전기 제어 구성 요소를 갖추고 있어 장기간의 무거운 하중 생산에 안정적입니다. |
