| 목 | 세부 |
|---|---|
| 제품명 | CNC 세로로 연결되는 수압기 브레이크/이중 결합 전등 기둥 구부리는 기계 |
| 모델 | 2-WE67K-400/7000 |
| 핵심 애플리케이션 | 가로등 기둥, 팔각형 기둥, 테이퍼형 원추형 기둥 및 고속도로 높은 마스트 기둥을 구부립니다. |
| 기원 | 중국 장쑤성 |
| MOQ | 1세트 |
| 표준전압 | 380V 50Hz, 맞춤형 |
| 대상 고객 | 등주 제조공장, 철제 모노폴 생산라인 |
| 주요 구성 | Delem DA53T CNC 시스템, Schneider Electric 부품 |

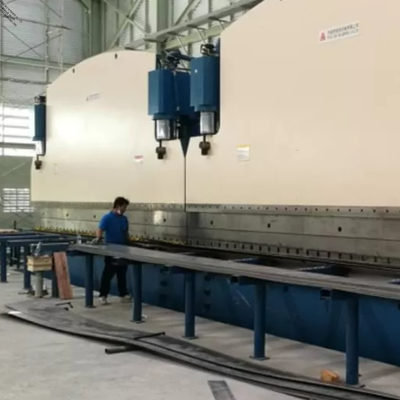

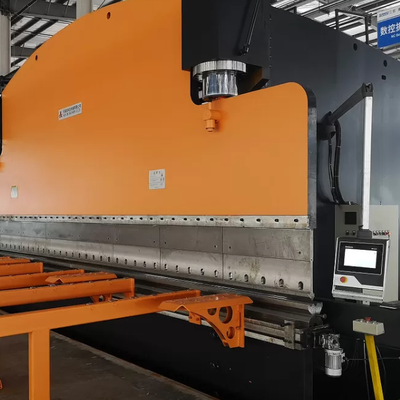

2-WE67K-400/7000 이중 연결 CNC 탠덤 유압 프레스 브레이크는 동시에 작동하는 두 대의 400톤 단일 벤딩 기계로 구성되며 총 유효 벤딩 길이는 14미터에 달하며 특별히 긴 크기의 테이퍼형 가로등 기둥, 팔각형 기둥 및 대형 높은 마스트 기둥에 맞게 맞춤화되었습니다. Y1/Y2 축 제어 및 기계식 테이블 크라우닝 보상 시스템을 갖춘 네덜란드 Delem DA53T CNC 컨트롤러가 장착되어 있습니다. 주요 전기 부품 프랑스 슈나이더, 모든 세계적으로 유명한 브랜드 액세서리는 안정적인 장기 작동을 보장합니다. 다중 맞춤형 가로등 기둥 벤딩 금형, 측면 하역 시스템, 자동 플레이트 공급 벤딩 라인 및 원격 결함 진단 기능, 가로등 기둥 생산을 위한 풀 세트 솔루션을 지원합니다.
| 아니요. | 목 | 단위 | 매개변수 값 |
|---|---|---|---|
| 1 | 기계 유형 | - | 다중 기계 탠덤 전기 유압식 동기식 CNC 프레스 브레이크 |
| 2 | 명목 노동력 | 톤 | 2×400 |
| 3 | 단일 작업대 길이 | mm | 7000, 총 연결 길이 14000 |
| 4 | 두 프레임 사이의 거리 | mm | 5600 |
| 5 | 목 깊이 | mm | 950 |
| 6 | 최대 개방 높이 | mm | 970 |
| 7 | 램 스트로크 | mm | 320 |
| 8.1 | 급속 다운 속도 | 밀리미터/초 | 60 |
| 8.2 | 작업 굽힘 속도 | 밀리미터/초 | 7 |
| 8.3 | 복귀 속도 | 밀리미터/초 | 60 |
| 9 | 메인 펌프 모터 동력 | kW | 2×30 |
| 10 | CNC 컨트롤러 | - | Delem DA53T(네덜란드), Y1/Y2 축 + 기계식 크라우닝 시스템 |
| 11 | 테이블 보상 | - | 기계식 크라우닝 시스템 |
| 12 | 실린더 씰 브랜드 | - | 유명 브랜드 |
| 13 | 유압 밸브 브랜드 | - | 유명 브랜드 독일 |
| 14 | 유압 펌프 브랜드 | - | 미국 브랜드 |
| 15 | 리니어 엔코더 브랜드 | - | 파가르, 스페인 |
| 16 | 주요 전기 부품 | - | 슈나이더, 프랑스 |
| 17 | 단일 기계 순중량 | kg | 50000, 합계 100000kg |
| 18.1 | 단일 기계 전체 치수 L×W×H | mm | 7200×2710×5696 |
| 18.2 | 지상 위의 바닥 높이 | mm | 4500 |
| 18.3 | 측면 하역 장치 포함 총 길이 | mm | 17500 |
| 18.4 | 전면 재료 지지대 포함 총 너비 | mm | 4040 |
| 19 | 수출 포장 방법 | - | 해상운송을 위한 분해된 분할포장 |
| 범주 | 세부 |
|---|---|
| ~와 함께 | 가로등 기둥용 18mm 두께의 상부 도구 홀더 세트 1개, 총 금형 길이 14m |
| 옵션 1 | 팔각형 전등 기둥 전용 금형, 최소 OD 60mm 테이퍼 팔각형 금형, 길이 14m |
| 옵션 2 | 팔각형 기둥 및 높은 마스트 기둥용 멀티 V 바닥 다이 세트, 사양 150×150, 길이 14m |
| 옵션 3 | 7회 성형 이중 테이퍼 원추형 기둥 금형 테이퍼 비율:11/1000(Φ60~236) 및 13/1000(Φ60~268) 적용 가능한 기둥 벽 두께: 3~4mm, 단면 분할 구조, 전체 금형 길이 16m |

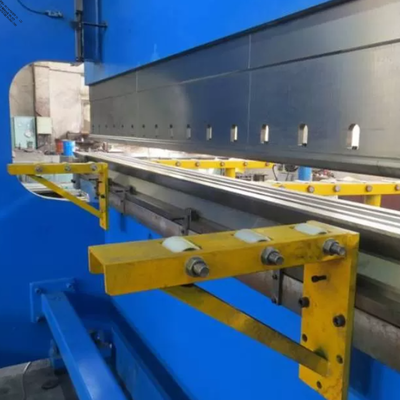

| 표준 보조 | 상부 홀더 양쪽을 위한 6.5m 원추형 상부 몰드 지지대 2세트 |
| 옵션 5 | 미는식 등주측 하역시스템 |
| 옵션 6 | 원격 고장 진단 및 원격 매개변수 조정 기능 |
| 옵션 7 | 전자동 전주 절곡 생산 시스템 플레이트 트롤리, 로딩 크레인, 측면 롤러 랙, CNC 피딩 시스템, 포지셔닝 장치, 확장된 언로딩 랙 및 완성된 폴 보관 프레임 포함 |
| 옵션 8 | 400톤 프레스 브레이크용 예비 부품 세트 |
| 퍼포먼스 포인트 | 자세한 장점 설명 |
|---|---|
| 이중 Y축 동기 제어 | 실시간 피드백 위치 신호에 대한 램 양쪽에 설치된 선형 격자 눈금자, 두 개의 유압 실린더의 정확한 제어 |
| 고강성 일체형 프레임 | 오일 탱크, 작업대, 측면 하우징 및 램으로 구성된 용접 구조, 강력한 내하중 및 변형 방지 능력 |
| 전기 유압식 비례 동기화 시스템 | 독일 비례 밸브 채택, 안정적인 응답, 작은 기계적 마찰, 지속적으로 안정적인 출력 힘 |
| 독립 격자 설치 설계 | 측면 프레임 대신 C자형 브래킷에 고정된 래스터 센서, 측정 데이터는 굽힘 중 프레임 편향에 영향을 받지 않습니다. |
| 이중 기계 연계 동기 제어 | 주 기계 패널에서 탠덤 모드로 전환하는 Delem CNC는 두 개의 기계 신호를 통합하여 동기 연결을 위한 고속 다운, 속도 전환, 굽힘 및 복귀 속도를 정밀하게 제어합니다. |
| 지능형 Delem CNC 시스템 | 다국어 작동 인터페이스, 굽힘 톤수, 사점 및 속도 변경 위치 자동 계산; 특별한 굽힘 요구 사항을 위해 램 작은 기울기를 지원합니다. |
| 완벽한 보조 안내 및 균형 시스템 | 긴 공작물 및 편심 굽힘 가공 요구 사항을 충족하고 전체 플레이트 길이에 걸쳐 균일한 굽힘 정밀도를 보장합니다. |
| 기계식 테이블 크라우닝 보상 | 무거운 하중에서 작업대 편향을 자동으로 상쇄하여 완성된 기둥의 일관된 성형 정밀도를 보장합니다. |
| 내마모성 유압 실린더 | 표면 담금질 열처리, 윤활성 우수, 긴 수명 및 낮은 고장률 |
| 공작물 유형 | 처리 목적 |
|---|---|
| 테이퍼형 가로등 기둥 | 장판 벤딩, 14m 폴 원스텝 성형 |
| 팔각형 램프 기둥 | 특수 팔각형 성형, 균일한 각도 정밀도 |
| 고속도로 높은 마스트 폴 | 두꺼운 벽의 대형 기둥을 위한 고하중 연결 굽힘 |
| 원추형 모노폴 / 5G 통신폴 | 더블 테이퍼 7패스 성형 금형 매칭 |
| 서비스 항목 | 특정 콘텐츠 |
|---|---|
| 보증기간 | 12개월 전체 기계 보증; 유압 밸브, 펌프, 모터 및 CNC 시스템의 경우 24개월 |
| 예비 부품 공급 | 취약한 순정 예비 부품을 공장 가격으로 장기 공급 |
| 해외 서비스 | 해외 설치, 시운전 및 운영자 교육이 가능한 엔지니어 |
| 온라인 지원 | 24/7 영상 및 원격 온라인 진단 지원(옵션 기능 사전 설치) |
| 첨부서류 | 전체 영어 작동 매뉴얼, 굽힘 매개변수 튜토리얼 및 작동 비디오 |
| 질문 | 답변 |
|---|---|
| 1. 이 탠덤 프레스 브레이크가 처리할 수 있는 최대 굽힘 길이는 얼마입니까? | 두 대의 7000mm 기계가 동시에 작동하며 총 유효 굽힘 길이는 14미터에 달하며 긴 가로등 기둥과 높은 마스트 기둥에 완벽하게 맞습니다. |
| 2. 이 벤딩 머신은 어떤 브랜드 핵심 부품을 채택합니까? | 주요 CNC 시스템은 네덜란드 Delem DA53T, 리니어 엔코더 스페인 FAGAR, 전기 부품 프랑스 Schneider 등 세계적으로 유명한 최고 브랜드입니다. |
| 3. 이 기계는 테이퍼형 및 팔각형 조명 기둥을 형성할 수 있습니까? | 예, 우리는 팔각형 기둥을 위한 일치하는 단면 분할 금형과 원추형 기둥을 형성하는 이중 테이퍼 7배, 램프 기둥 생산을 위한 벽 두께 범위 3-4mm를 공급합니다. |
