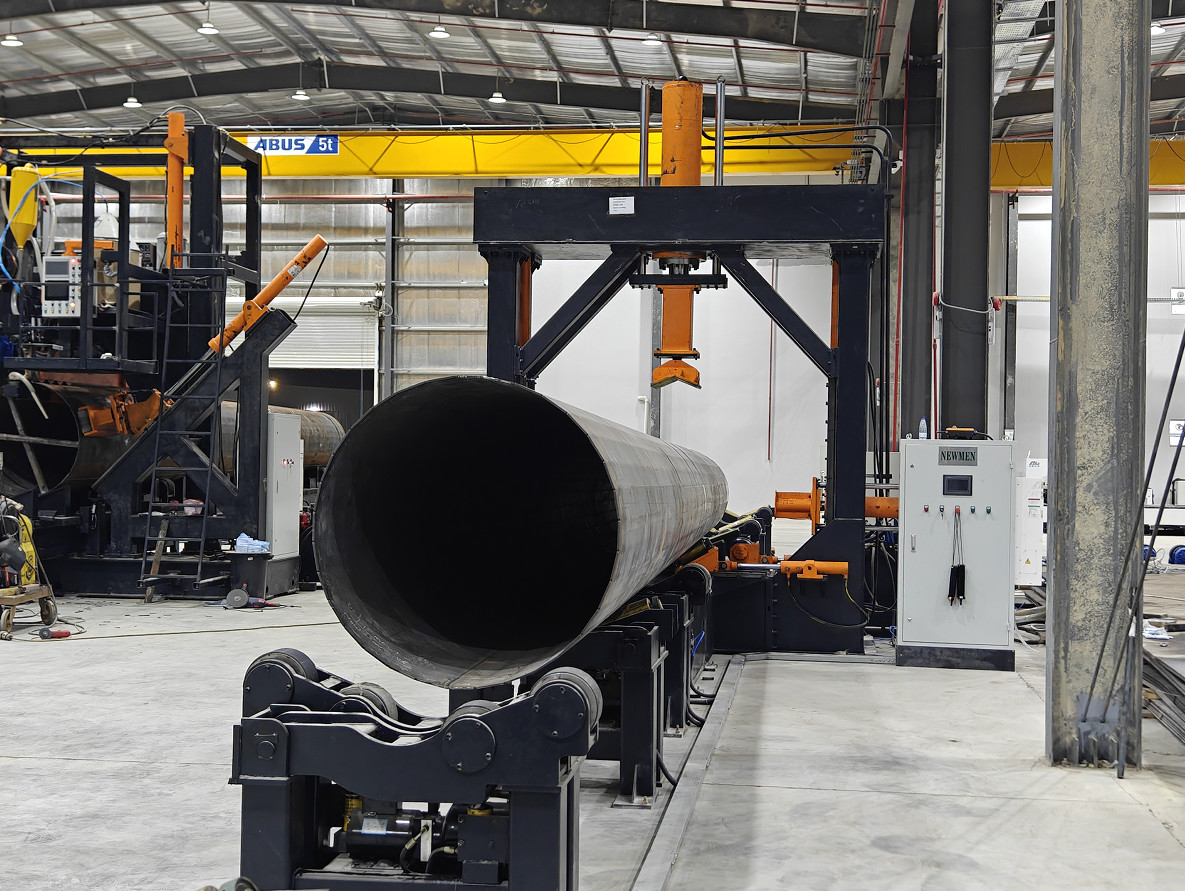

높은 마스트 조립 직렬 기계
모델: HJZ-2500
적용 범위:
1주로 Monopole, 스마트 폴, 5G 폴, 전력 폴, 높은 막대기 폴, 비교적 큰 지름과 두께와 함께 적합
2함수 1: 길쭉한 용접 후 일부 막대기를 곧게.
3기능 2: 굽은 후, 두 조각은 상부 및 측면 실린더에 의해 결합되고, 다음 용접 과정에 편리하게 수동으로 점 용접이 수행됩니다.
4함수 3: 그것은 용접 스톨에 대한 완전한 원이며, 플랜지를 조립하는 데 적합합니다.
주요 기술 특성
| - 아니 | 항목 | 단위 | 가치 |
| 1 | 모델 | HJZ-2500 | |
| 2 |
막대기 지름 최대 |
mm | 2500 |
| 3 | 힘근무자 | KN | 1200 |
| 4 | 최고 수압 실린더의 최대 도동 | 음 | 850 |
| 5 | 피스톤 막대에서 작업 테이블까지의 최대 거리 | 음 | 2500 |
| 6 | 양면 실린더 출력힘 | KN | 300X2 |
| 7 | 사이드 실린더 스코어 | mm | 600 |
| 8 | 양면 실린더의 상단에서 하단으로 이동 거리는 | mm | 1200 |
| 9 | 최대 작업 압력 | MPa | 21 |
| 10 | 작업 테이블의 지상 높이 | mm | 650 |
| 11 | 기둥 내부 거리 | mm | 2700 |
| 12 | 주요모터 전력 (두 개의 펌프) | kW | 15+5.5 |
| 13 | 무게 | 1kg | 19000 |
| 14 | 기계 공간 | mm | 27000*3500*4100 |
1이 기계는 세 개의 빔 작업 테이블 구조입니다.주요 수압위 가로 빔 중앙에 설치 된 실린더로 위아래로 달립니다.
2두쪽 모두수력실린더는 주요의 양쪽에 설치됩니다몸, 그리고 측면 실린더는 긴 스트로크의 한 쌍을 통해 상아래로 실행수력실린더.위치가동 지점을 맞추기 위해 조정됩니다.옆면중심이 있는 실린더면적의대봉.
3. 모든 동작은 조그, 즉 해당 버튼을 누르면 해당 동작이 발생하고 풀면 멈출 것입니다. 두 실린더는 동시에 또는 별도로 작동 할 수 있습니다.
4기계의 작업 벤치의 앞 및 뒷쪽에 두 개의 지원 바퀴 장치를 설치하여 기둥의 앞뒤 이동을 용이하게 하기 위해 위로 아래로 들어올릴 수 있습니다.
5기계의 작업 벤치의 앞 및 뒷쪽에 두 개의 회전 장치 세트를 설치하여, 기둥을 회전시키기 위해 위로 내려올릴 수 있습니다.
6지원 바퀴 장치와 회전 장치가 들어갑니다. 모두 강한 힘, 안정적이고 신뢰할 수있는 수압 장치입니다.
7네 개의 작은수력주류 위치의 실린더, 그 사이 롤러의 위치를 제어.
8주요 오일 실린더와 사이드 오일 실린더는 서로 간섭하지 않고 압력을 잃지 않는 별도의 오일 회로가 있습니다.
9무선 리모컨 조이스틱을 장착하고,
10. 틈을 방지하기 위해 폴리우레탄 코팅
