| 목 | 세부 |
|---|---|
| 제품명 | 모노폴 교정 기계/전봇대 교정기 |
| 모델 | HJZ-2800 |
| 통합 기능 | 기둥 교정, 판 접합, 용접 후 라운딩 |
| 적용 가능한 공작물 | 송전단극, 5G 통신주, 하이마스트등주 |
| 기원 | 중국 장쑤성 |
| MOQ | 1세트 |
| 표준전압 | 380V 50Hz, 맞춤형 |
| 타겟바이어 | 철주공장, 통신탑 생산공장 |

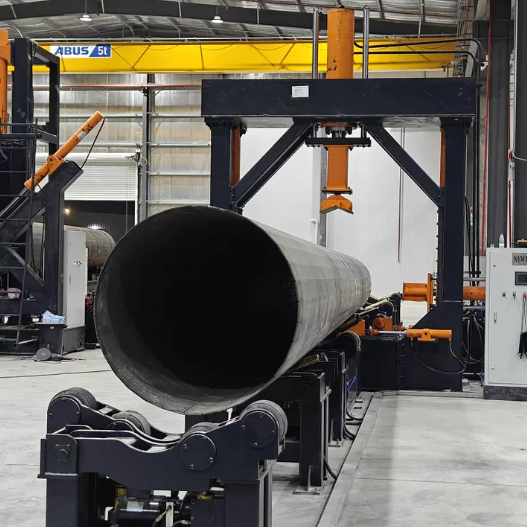

HJZ-2800 헤비듀티 유압 모노폴 교정기는 대구경, 두꺼운 벽의 전봇대, 5G 스마트 모노폴 및 고속도로 높은 마스트 폴을 위해 특별히 설계되었습니다. 이 고급 기계는 세 가지 핵심 작업 절차, 즉 종방향 용접 변형 수정, 두 개의 강판 접합 위치 지정, 용접 후 폴 라운딩을 통합하여 보다 쉬운 플랜지 조립을 제공합니다.

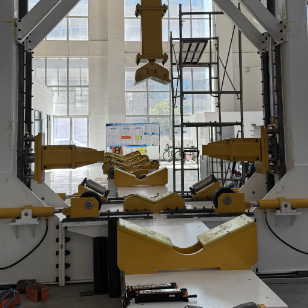

견고한 3빔 프레임 설계를 특징으로 하는 이 기계에는 압력 손실을 방지하기 위해 별도의 오일 회로가 있는 독립된 메인 실린더와 이중 측면 실린더가 통합되어 있습니다. 조그 제어 시스템은 사이드 실린더의 동기 또는 개별 작동을 지원합니다. 표준 무선 원격 핸들과 폴리우레탄 코팅 프레싱 부품은 폴 표면의 움푹 들어간 자국을 제거합니다. 내장된 유압식 리프팅 지지 롤러 및 회전 장치는 최대 12미터 길이의 폴을 적재, 이동 및 회전하는 것을 크게 단순화합니다.
| 일련번호 | 기능 설명 |
|---|---|
| 기능 1 | 세로 심 용접 후 기둥의 굽힘 변형을 곧게 만듭니다. |
| 기능 2 | 상단 및 측면 실린더를 통해 두 개의 구부러진 강판을 클램프 및 접합하고 후속 완전 용접을 위한 수동 점용접을 지원합니다. |
| 기능 3 | 원활한 플랜지 설치를 위해 용접된 폴을 완벽한 원형 모양으로 변경합니다. |
| 아니요. | 목 | 단위 | 값 |
|---|---|---|---|
| 1 | 모델 번호 | - | HJZ-2800 |
| 2 | 적용 가능한 극 직경 범위 | mm | 700 ~ 2800 |
| 3 | 최대 지원 폴 길이 | mm | 12000 |
| 4 | 상부 메인 실린더의 작동력 | KN | 1200 |
| 5 | 메인 실린더의 최대 스트로크 | mm | 1400 |
| 6 | 실린더 로드와 작업대 사이의 최대 거리 | mm | 2900 |
| 7 | 편측 실린더의 출력력 | KN | 300×2 |
| 8 | 측면 실린더의 스트로크 | mm | 800 |
| 9 | 사이드 실린더의 수직 이동 범위 | mm | 1300 |
| 10 | 최대 유압 작동 압력 | MPa | 21 |
| 11 | 지상에서 작업대 높이 | mm | 650 |
| 12 | 두 기둥 사이의 내부 간격 | mm | 3200 |
| 13 | 주 모터 동력(듀얼 펌프 시스템) | kW | 15 + 5.5 |
| 14 | 주요 기계의 순중량 | kg | 25000 |
| 15 | 기계 바닥 공간 | mm | 길이: 극 길이 + 2500; 폭: 5300; 높이: 6000 |
| 장점 아이템 | 상해 |
|---|---|
| 3빔 통합 프레임 | 수직 리프팅 동작을 위해 상부 가로보 중앙에 메인 유압 실린더가 장착됨 |
| 수직 조절이 가능한 듀얼 사이드 실린더 | 측면 실린더는 긴 스트로크 실린더를 통해 위아래로 움직여 압착 지점을 폴 중심 축과 정렬합니다. |
| 독립적인 유압 오일 회로 | 메인 실린더와 사이드 실린더는 분리된 파이프라인을 채택하고 상호 간섭이 없으며 압력 손실이 없습니다. |
| 조그 동작 제어 | 모든 움직임은 조그 모드에서 작동합니다. 두 개의 측면 실린더가 동시에 또는 개별적으로 작동 가능 |
| 유압식 리프팅 지지 롤러 | 긴 폴을 쉽게 앞뒤로 이동할 수 있는 전면 및 후면 리프팅 휠 2세트 |
| 유압 회전 장치 | 가공 중에 폴을 자유롭게 회전시키기 위해 양쪽 끝의 회전 구조를 리프팅 |
| 보조 위치 롤러 | 4개의 소형 유압실린더가 내부 롤러를 제어하여 폴을 안정적으로 고정합니다. |
| 표준 무선 리모콘 | 기계에서 멀리 떨어진 곳에서 한 사람이 더 안전하게 작동할 수 있는 휴대용 리모콘 |
| 폴리우레탄 보호 코팅 | 극 표면 긁힘 및 움푹 들어간 부분을 방지하기 위해 모든 접촉 압착 부품을 PU 층으로 감쌌습니다. |
| 극 유형 | 해당 작업 단계 |
|---|---|
| 대형 송전용 모노폴 | 용접 후 교정, 라운딩 및 플레이트 접합 |
| 5G 통신 신호주 | 두꺼운 벽 형성, 위치 지정 및 변형 수정 |
| 고속도로 하이 마스트 조명 기둥 | 대형 긴 폴 벤딩 정류 |
| 목 | 사양 |
|---|---|
| 수출 포장 | 분할 분해, 방수 필름 + 무거운 강철 프레임 패키지 |
| 총 총 중량(패키지 포함) | 약 27500kg |
| 생산 리드타임 | 보증금 수령 후 영업일 기준 15-25일 |
| 선적항 | 상하이항 / 닝보항 |
| 거래조건 | FOB, CFR, CIF 협상 가능 |
| 서비스 항목 | 서비스 내용 |
|---|---|
| 보증 범위 | 12개월 전체 기계 보증; 유압 실린더, 펌프 및 메인 모터의 경우 24개월 |
| 예비 부품 공급 | 저렴한 비용으로 취약한 예비 부품을 온라인으로 장기 공급 |
| 해외 서비스 | 해외 설치, 시운전 및 운영자 교육을 위한 전문 엔지니어 제공 |
| 온라인 기술 지원 | 연중무휴 비디오, 이메일 및 전화 문제 해결 지침 |
| 지원 서류 | 완전한 영어 작동 매뉴얼 및 작동 비디오가 함께 제공됩니다. |
