고층 마스트 폴 셧 용접기
모델: HM1800/16000
용도: 자동 셧/심 용접용 (고층 마스트, 모노 폴, 통신 폴 등)

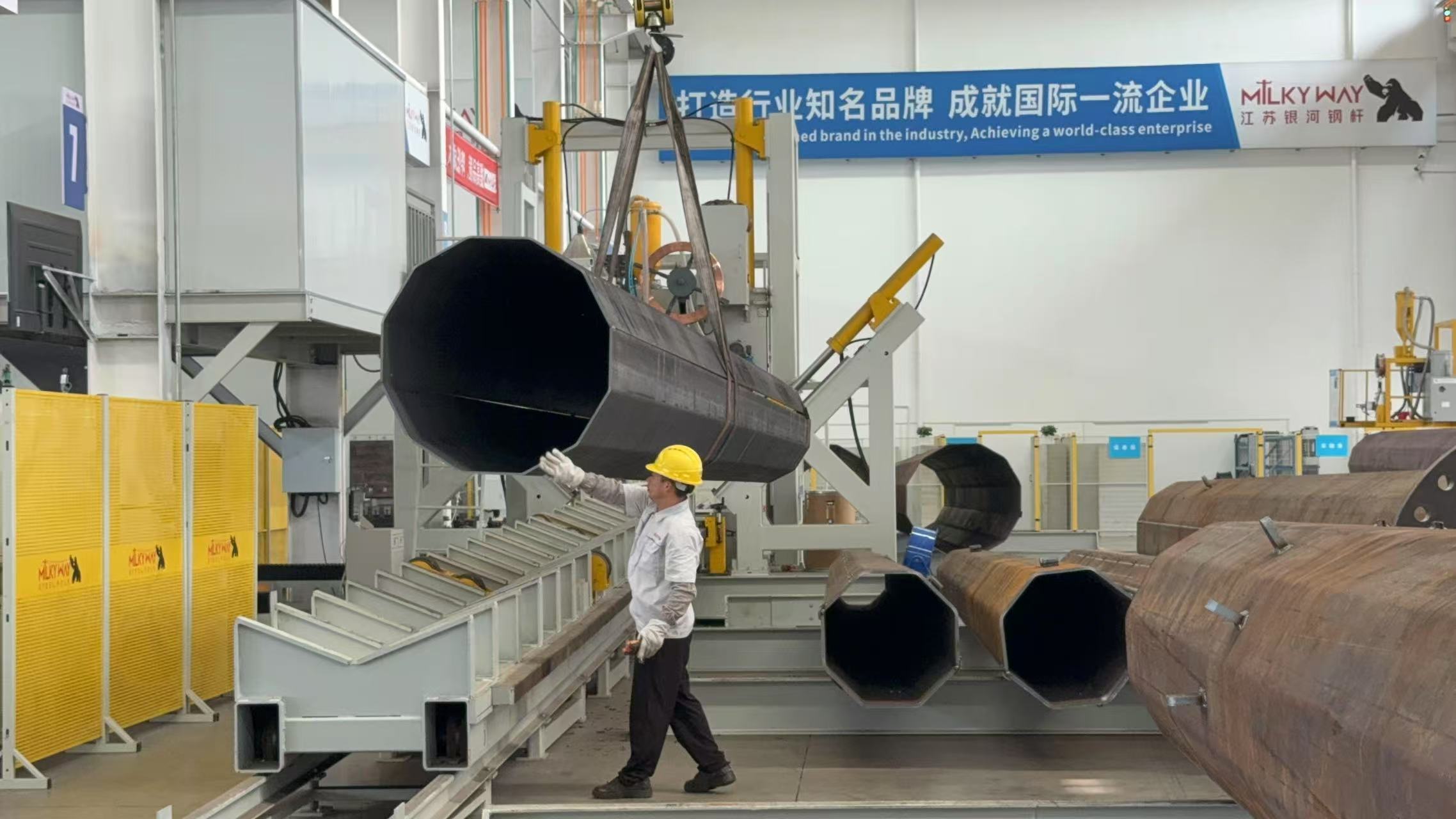

고층 마스트 폴 셧 용접기는 한 개의 쉘 또는 두 개의 쉘 타입의 다각형 및 원형 테이퍼 폴에 적합합니다. 자동 용접 라인이며, 갠트리 타입 구조는 고정되어 있고 용접 시스템이 있으며, 서보 모터가 장착된 전체 폴 길이 트롤리가 속도 조절이 가능한 이동을 합니다. 유압 실린더는 클램핑 휠을 밀어 폴을 닫고 동시에 셧 용접을 수행할 수 있습니다.
두 개의 심 스타일 폴의 경우, 첫 번째 심 용접이 완료되면 하단 롤러가 폴을 들어올린 다음 다른 심 위치로 회전하여 두 번째 심 용접을 시작합니다.
이 기계는 다음 부품을 포함합니다:
트롤리와 폴 이동을 위한 긴 작업 테이블.
주 갠트리 유닛
폴 트롤리 이동을 위한 구동 시스템
유압 클램핑 (폴용 클램핑 휠 포함)
서브머지 아크 용접 시스템, 용접 와이어 공급 시스템 포함.
플럭스 회수 시스템
수냉 시스템이 있는 내부 구리 바
상승형 롤러, 2개
유압 시스템
제어 시스템
| 기술적 특징 | ||
| 1 | 작업 가능한 직경 | 350-1600mm |
| 2 | 작업 가능한 길이 | 16000 mm |
| 3 | 폴 두께 | 6~16mm |
| 4 | 클램핑 발 수량 | 3개 |
| 5 | 펌프 모터 전력 | 5.5 KW |
| 6 | 트롤리 이동 모터 | 7KW, AC 서보 |
| 7 | 수직 이동 스트로크 | 1100mm |
| 8 | 수직 이동 작동력 | 39톤 (2개 실린더 x 19.5톤) |
| 9 | 측면 이동 작동력 | 32톤 x 2개 |
| 10 | 용접기 | 서브머지 아크 용접, 1250A |
| 11 | 용접 와이어 직경 | 2.5~4mm 용접 와이어, 폴 두께에 따라 선택 |
| 12 | 작업 속도 | 0.5~2m/min (참고: 두께에 따라 속도가 다름) |
| 13 | 용접 방향 | 샤프트의 큰 쪽 끝에서 작은 쪽 끝으로 용접 시작. |
| 14 | 관통 능력 | 90 % |
| 15 | 주요 전기 요소 | Schneider (프랑스 브랜드) |
| 16 | PLC | Siemens |
| 17 | 주 모터 주파수 드라이버 |
Schneider (프랑스 브랜드) 또는 Delta (대만 브랜드) |
| 18 | 주 모터 브랜드 (유압 펌프용) | Siemens |
| 19 | 서보 모터 | Siemens |
| 20 | 용접 전원 브랜드 및 모델 |
서브머지 아크 용접 Kaiyuan (중국 내 Panasonic 일본 공장) |
| 21 | 무게 | 28톤 |
| 22 | 전체 크기 (mm) | 35000x5500x5100 mm (LxWxH) |
