기계를 형성하는 난간 목록
Created with Pixso.

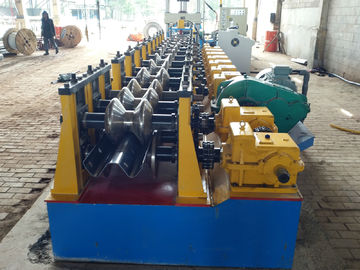

고속도로 12m는/최소한도 보호 난간 굴러 기계를 형성하

고속도로 12m는/최소한도 보호 난간 굴러 기계를 형성하

Brand Name: CMC
MOQ: 1 세트
가격: Negotiate
Payment Terms: T/T, L/C
Supply Ability: 달 당 50 세트.
Detail Information
원래 장소:
Wuxi, 중국
인증:
CE, ISO
이름:
기계를 형성하는 고속도로 난간 목록
속도:
8-12m/min
무게:
65Kg
제품 고도:
81mm ± 5mm
방법 형성:
formin를 냉각 압연하십시오
주요 전압:
380v, 50Hz
포장 세부 사항:
비닐 봉투로 커버되는 몸 전체. 또는 고객 요구에 따라.
공급 능력:
달 당 50 세트.
강조하다:

기계를 형성하는 12m/min 난간 목록

,

기계를 형성하는 3.5mm 난간 목록

Product Description



장비 구조 도표:





이점:

기계를 형성하는 2개의 파 고속도로 난간 목록

제조자로 우리는 기계를 형성하는 온갖 목록을 전문화됩니다.

기계를 형성하는 목록을 만드는 20 년의 좋은 경험.

♥는 수출을 위한 제일 물자 그리고 성분을 그 후에 40개의 국가 선택합니다.

♥는 제일 가격, 좋은 품질 및 빠른 납품을 제공합니다.



제품 이름 기계를 형성하는 2개의 파 고속도로 난간 목록
아니다. 품목 모수
1

적당한



물자

유형 GI/PPGI
주문을 받아서 만드는
간격 1.5-3.5mm
2

제품

명세

길이 어떤 길이 프로그램하는
길이 포용력 ±2mm
3 작동 속도 8-12m/min 표준 기계
4 통제 시스템 미츠비시/시멘스 PLC& 변형기 관례
5 총 힘 30KW에 관하여 마지막 디자인까지
6 총 무게 15T에 관하여 마지막 디자인까지





















































II.Basic 기계 모수

  1. 원료의 기계적 성질 그리고 명세

물자: Q345B에 의하여 직류 전기를 통하는 장

간격: 2.5~3.0mm

폭: 450-476mm

무게: 65KG

제품의 명세

제품: 부산물 그림

제품 폭: 310mm ± 5mm

제품 고도: 81mm ± 5mm

제품 명세서

방법 형성: cold roll 형성

생산 속도: ≤10m/분

먹이는 방향: 좌 급식

주요 전압: 380V, 50Hz

단위 총 힘: 20.7KW에 관하여

구동축 방위: 6026

터보 상승: SWL10-3/23-FU3

주 구동 모터: YVP180M-4-15

흡진기: ZQ500-48.57

인조벽판 물자: A3

갱구 물자: 40

형 물자: Gcr15



III의 장비 구조의 개관

장비 구조는 나이 드는 처리, 3 롤러 구조, 위 1 및 더 낮은 2 후에 A3 강철 플레이트에 의해, 가공됩니다, 더 낮은 롤러는 조정 구조를 채택합니다, 위 롤러는 슬라이더 운동 조정을 채택하고, 터빈 상자 드라이브의 3 세트는 모터에 의해 위를 조정하기 위하여 몰고 더 낮은 터빈 상자는 연결대에 의해 상자의 3 세트의 동기화를 지키기 위하여 연결되고, 3개의 독립적인 벽 판은 갱구에 의해 전체적인 기계의 평행을 지키기 위하여 연결됩니다. 롤러 갱구의 직경은 110mm입니다. 안 아크를 위해 좌우, 하나 및 외부 아크를 위해 하나, 및 15KW 주발동기의 세트에 형의 2 세트가 있습니다. 그것은 장치를 통해서 좌우 더 낮은 갱구를 모는 ZQ500 흡진기에 의해 몹니다. 장치 단위는 10m, 좌우 각각을 위해 하나입니다. 제품은 가동 장치를 통해서 가공됩니다.



IV의 장비 설정 점검표



아니다



제품 이름



1



형 형성



각 측에 형의 1 세트

2



15KW 드라이브 모터



1Set

3



형 갱구 형성



3Sets

4



터보 상승



3Sets

5



드는 드라이브 모터



1Set

6



ZQ500 흡진기



1Set

7



전기 장치



1Set

8



장비 고정 수나사



1Set

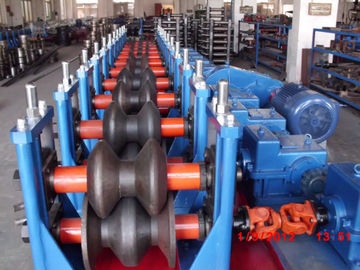

图片 2
