| Brand Name: | CMC |
| Model Number: | 500/14000 |
| MOQ: | 1 세트 |
| 가격: | 협상 가능 |
| Payment Terms: | 공장도의/FOB 상해 CIF |
빠른 세부 사항:
| 이름 | 다른 이름 | 브랜드 이름 | CMC |
| 광대 기둥 닫기 용접 기계 |
톱니 용접기 밀접 용접 기계 스톨 용접 기계 튜브 용접 기계
|
특징 | 원형 및 다각형 막대기/튜브를 위해 특별히 설계된 |
| 용량 |
직경: 60~500mm 두께: 2.8~6mm 길이: 최대 14m |
우리의 모델 |
300/12000-16000 500/12000-16000 |

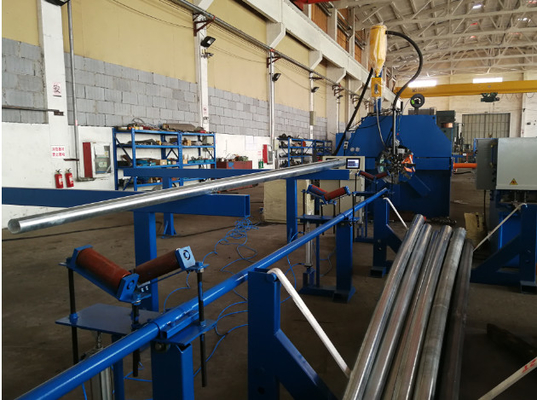

롤 셔트 용접 기계
모델: 500/14000
(길이는 사용자 정의 될 수 있습니다)
독점적 특성
1.CNC 제어 자동 조정, CNC 제어 시스템, 빛 막대 지름 변경, 자동으로 클램핑 압력을 조정, 자동으로 클램핑 롤러의 위치를 조정,자동으로 먹이 속도와 위치를 일치, 그리고 부드러운 용접을 보장하기 위해 용접 매듭을 항상 닫힌 상태로 유지하십시오.
2이전 공정의 자격을 바탕으로, 용접 후, 용접 매듭의 굽힘이 없습니다.그리고 직원이 스프레드 중앙에 기계의 뒷쪽에 기둥을 튀기고 구부리는 것은 필요하지 않습니다.
3.운전봉은 주파수 변환을 통해 제어되며, 전기 브레이크 정지 기능으로 머리와 꼬리의 용접의 안정성을 보장합니다.이 시스템은 작은 끝에서 하단 끝까지 전체 영역과 거의 왼쪽 길이를 웰딩 밖으로 웰딩 할 수 있습니다이 방법은 다음 프로세스의 수동 작업을 줄입니다.

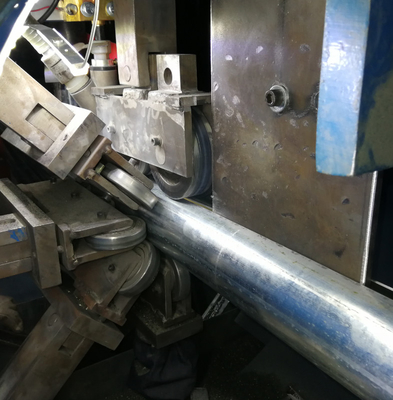

4.클램핑 롤러는 모든 다른 방향에서 8 세트입니다, 장점은 롤러 압력을 줄이고 기둥 표면에 스크래치를 줄입니다.그것은 또한 여덟각형 막대와 피침 막대 생산에 적합합니다. (참고: 6 단위 클램핑 롤러를 가진 기계의 경우, 기울기 클램핑 롤러와 상위 클램핑 롤러 때문에,이동 거리는 작은 큰 막대기 지름의 과정에서 불일치합니다., 그리고 여덟각형의 극을 생성 할 수 없습니다)
5.추기형 트롤리는 모터화 된 빠른 반환 기능으로, 조작자가 수동으로 밀어 넣을 필요가 없으며 운영자의 노동 강도를 줄입니다.
6.공압 클램핑 장치가 있는 후진 밀기형 트롤리, 수동 클램핑에 비해 간단하고 빠르다)
7- 잠수弧 용접 기능.
8로딩 및 배하 작업은 장거리 이동을 피하기 위해 기계의 한쪽에 있습니다. 작업자는 용접 머리에 가까운 곳에서 작업 할 필요가 있습니다.이는 작업자의 노동 강도를 크게 감소시킵니다.
9기계의 앞쪽에 있는 다중 브래킷 구조는 거리 조명 기둥을 지지하는 데 사용됩니다. 전통적인 앞 지원 트롤 디자인이 없습니다.수동으로 앞 지원 트롤리를 밀어 넣을 필요가 없습니다., 그리고 로딩 및 배하 스톨은 수동 강도를 줄이기 위해 간단합니다
10...대 뒤쪽 안내 장치.
11옵션 항목:
(11.1) 기계 머리에 장착된 카메라를 통해, 용접 매듭은 주요 제어판의 화면에 반영되어 용접 매듭의 추적이 간단하고 쉽다.그리고 용접의 모니터링을 위해 운영자의 노동 강도를 줄이는...
(11.2) 네트워크 시스템에서는, 기계가 클라이언트 쪽에서 인터넷에 연결된 후,기계 공급자는 원격 오류 진단 및 원격 매개 변수 조정에 고객을 도울 수 있습니다.고객들이 빠르게 생산을 재개할 수 있도록 편리합니다.
(11.3) 길거리 라이트 스톨 로딩 및 배하 시스템: 기계의 왼쪽에 20 ~ 30 개의 스톨을 저장 할 수있는 저장 래크가 있습니다. (스톨의 크기에 따라 숫자가 다릅니다).용접이 완료 된 후, 버튼을 누르면, 광대 광대 기둥은20개의 막대기를 저장할 수 있습니다 (그 숫자는 막대기의 크기에 따라 다릅니다)- 각 기둥 로딩에서 로딩까지 오버헤드 크레인이 필요하지 않습니다.
적용: 자동 톱니 용접 스톨
그것은 한 조각의 종류 다각형 (오십각) 및 원 톱니 (?? 形) 라이트 폴에 적합합니다. 그것은 자동 용접 라인입니다,속도 조절 주파수 모터와 함께 트롤리는 작은 끝에서 큰 끝으로 빛 기둥을 밀어낼 수 있습니다, 기계적인 사슬을 통해 수압 실린더, 벌레 바퀴는 열기 바퀴를 밀어 막대기 닫고 동시에 용접을합니다.
기계는 다음 항목을 포함합니다:
|
|
|
|
|
|
|
|
|
|
|
| 기술적 특징 | |||
| 1 | 가용 지름 | 60~500mm | |
| 2 | 가용 길이 | 14000mm | |
| 3 | 트롤리 길이 | 2000MM | |
| 4 | 광대 기둥 두께 | 광봉 지름: 60~500mm | 2.5~4.5mm |
| 광봉 지름: 200~500mm | 3~8mm | ||
| 5 | 클램핑 발량 | 8개, | |

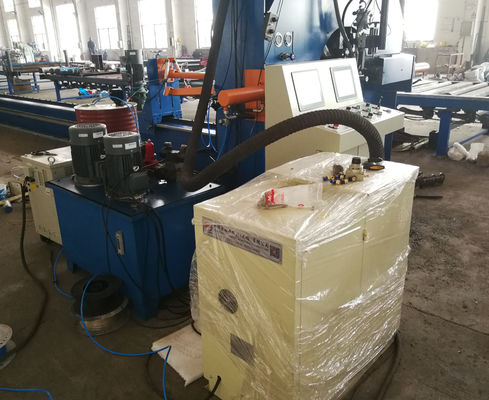

| 6 | 펌프용 모터의 힘 | 4 KW | |
| 7 | 돌리 밀기 모터의 힘 | 4KW, AC 변속도 변경형 | |
| 8 | 용접기 | 500A, (잠수弧 용접) | |
| 9 | 용접선 지름 | 10.6~2.0mm | |
| 10 | 작업 속도 | 1~3m/min | |
| 11 | 주요 전기 요소 | 슈나이더 (프랑스 브랜드) | |
| 12 | 주전자 주파수 드라이브 |
델타 (타이완 브랜드) 슈나이더 (프랑스 브랜드) |
|
| 13 | 주요 모터 브랜드 | WNM, 중국 유명 브랜드 | |
| 14 | 용접 전력 브랜드 | 파나소닉 (일본 브랜드) | |
| 15 | 주 수압 밸브 | 비율 압력 밸브 | |
| 16 | 생산 속도 |
8~12개/시간, 길이가 6m의 일반적인 거리등 기둥에 기초하여,실제 작동은 운영자의 부하 및 부하 효율과 부하 및 부하 장치 선택에 달려 있습니다.
|
|
| 17 | 사업자 번호 | 1명 | |
| 18 | 무게 | 8000kg (부하 시스템만 있으면,7500kg) | |
| 19 |
전체 크기 (mm)
|
31000x3200x4500mm(LXWXH) | |
CNC 제어 자동 조정, CNC 제어 시스템, 빛 막대 지름 변경, 자동으로 클램핑 압력을 조정, 자동으로 클램핑 롤의 위치를 조정,자동으로 먹이 속도와 위치를 일치, 그리고 부드러운 용접을 보장하기 위해 용접 매듭을 항상 닫힌 상태로 유지하십시오.
기계 머리에 설치된 카메라를 통해, 용접 매듭은 주요 제어판의 화면에 반영, 용접 매듭의 추적을 간단하고 쉽게,그리고 용접의 모니터링을 위해 운영자의 노동 강도를 줄이는

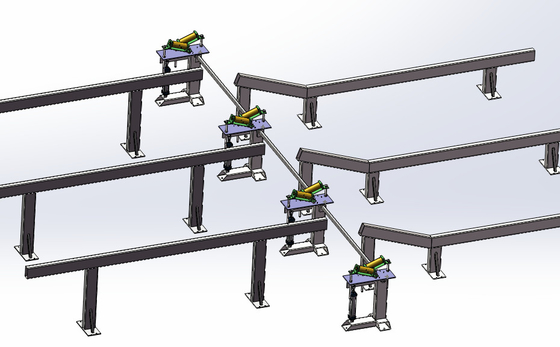

길거리 조명 기둥 로딩 및 로딩 시스템: 기계 왼쪽에는 20개의 기둥을 저장할 수 있는 저장 기둥이 있습니다. 기둥의 크기에 따라 그 수가 달라집니다.용접이 완료 된 후, 버튼을 누르면, 광대 광대 기둥은20개의 막대기를 저장할 수 있습니다 (그 숫자는 막대기의 크기에 따라 다릅니다)- 각 기둥 로딩에서 로딩까지 오버헤드 크레인이 필요하지 않습니다.
.8~6mm, 모든 스톨이 적합 할 수 있습니다. 그리고 조작에 쉬운
