기계를 형성하는 난간 목록
Created with Pixso.

3 기계를 형성하는 파 2.5mm 난간 목록

3 기계를 형성하는 파 2.5mm 난간 목록

Brand Name: CMC
MOQ: 1 세트
가격: Negotiate
Supply Ability: 실제적인 상황에 따르면
Detail Information
원래 장소:
우시, 중국
타일 형태:
강철
사용:
철골 구조체
조건:
새로운
무게:
65KG
판매 후 서비스 제공:
해외에 있는 기계 서비스용 엔지니어
보증:
12개월
포장 세부 사항:
컨테이너 배송, 해양 및 내륙 운송에 적합합니다
공급 능력:
실제적인 상황에 따르면
강조하다:

이전 2.5mm 난간 목록

,

10m / 기계를 형성하는 최소한도 난간 목록

Product Description

그것은 당신이 체재를 변경할 필요가 있는 경우에 주문을 받아서 만들어질 수 있습니다.

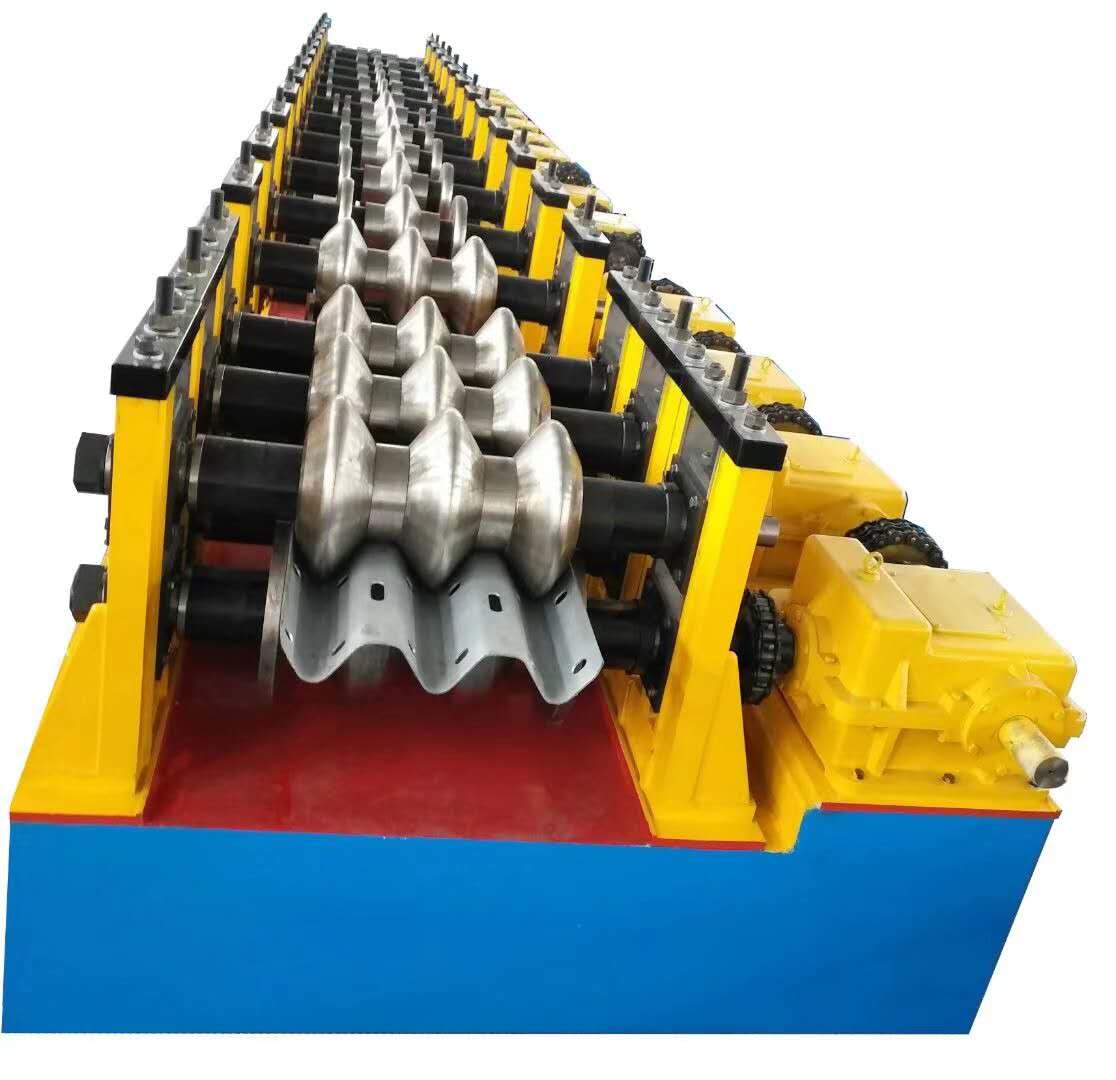

기계를 형성하는 3개의 파 난간 롤러



I.Basic 기계 모수

  1. 원료의 기계적 성질 그리고 명세
  2. 물자: Q345B에 의하여 직류 전기를 통하는 장
  3. 간격: 2.5~3.0mm
  4. 폭: 450-476mm
  5. 무게: 65KG
  6. 제품의 명세
  7. 제품: 부산물 그림
  8. 제품 폭: 310mm ± 5mm
  9. 제품 고도: 81mm ± 5mm
  10. 제품 명세서
  11. 방법 형성: cold roll 형성
  12. 생산 속도: ≤10m/분
  13. 먹이는 방향: 좌 급식
  14. 주요 전압: 380V, 50Hz
  15. 단위 총 힘: 20.7KW에 관하여
  16. 구동축 방위: 6026
  17. 터보 상승: SWL10-3/23-FU3
  18. 주 구동 모터: YVP180M-4-15
  19. 흡진기: ZQ500-48.57
  20. 인조벽판 물자: A3
  21. 갱구 물자: 40
  22. 형 물자: Gcr15



장비 구조의 II.Overview

장비 구조는 나이 드는 처리, 3 롤러 구조, 위 1 및 더 낮은 2 후에 A3 강철 플레이트에 의해, 가공됩니다, 더 낮은 롤러는 조정 구조를 채택합니다, 위 롤러는 슬라이더 운동 조정을 채택하고, 터빈 상자 드라이브의 3 세트는 모터에 의해 위를 조정하기 위하여 몰고 더 낮은 터빈 상자는 연결대에 의해 상자의 3 세트의 동기화를 지키기 위하여 연결되고, 3개의 독립적인 벽 판은 갱구에 의해 전체적인 기계의 평행을 지키기 위하여 연결됩니다. 롤러 갱구의 직경은 110mm입니다. 안 아크를 위해 좌우, 하나 및 외부 아크를 위해 하나, 및 15KW 주발동기의 세트에 형의 2 세트가 있습니다. 그것은 장치를 통해서 좌우 더 낮은 갱구를 모는 ZQ500 흡진기에 의해 몹니다. 장치 단위는 10m, 좌우 각각을 위해 하나입니다. 제품은 가동 장치를 통해서 가공됩니다.



III.Equipment 윤곽 점검표



아니다



제품 이름



1



형 형성



각 측에 형의 1 세트

2



15KW 드라이브 모터



1Set

3



형 갱구 형성



3Sets

4



터보 상승



3Sets

5



드는 드라이브 모터



1Set

6



ZQ500 흡진기



1Set

7



전기 장치



1Set

8



장비 고정 수나사



1Set
