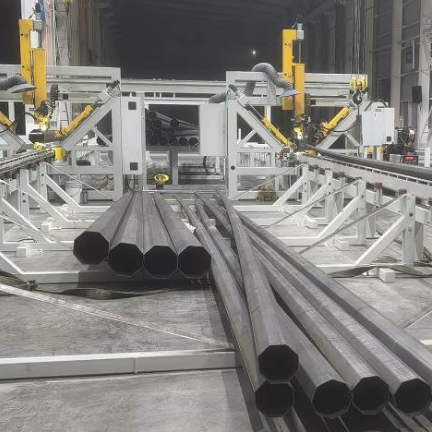

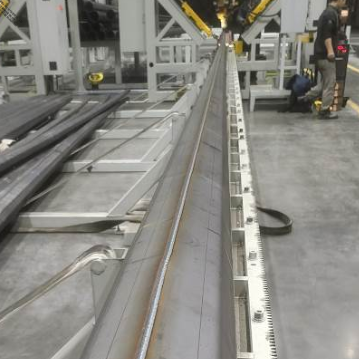

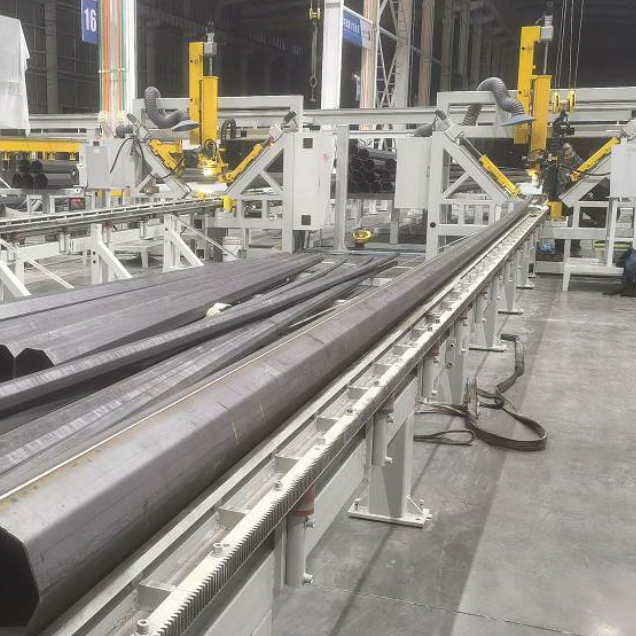

CNCS400/12000 CNC 폴 셔트 웰딩 머신 (CNC Pole Shut-Welding Machine) 은 뿔 모양의 둥근 광대와 팔각형 광대용으로 특별히 설계된 완전 자동 직선 직선 웰딩 머신이다.완전 CNC 및 완전 서보 제어 채택, 비 수압 구조와 고급 펄스 MIG 용접 시스템, 이 장비는 자동 클램핑, 자기 적응성 톱니 조정 및 긴 조명 기둥에 대한 일 조각 직선 톱니 용접을 실현합니다.용접 변형이 없습니다., 연소 없이, 극히 낮은 스프레이와 0 수동 수리 용접, 그것은 도시 거리 조명 기둥의 대량 생산에 대한 이상적인 자동화 장비입니다.
| - 아니 | 파라미터 항목 | 기술 사양 |
|---|---|---|
| 1 | 적용 가능한 막 직경 범위 | 60mm - 400mm |
| 2 | 최대 용접봉 길이 | 12000mm |
| 3 | V 슬롯 트롤리 길이 | 13000mm |
| 4 | 적용 가능한 판 두께 | 2.5mm (60~200mm); 3mm/4mm (60~400mm); 5mm (120~400mm); 6mm (200~400mm) |
| 5 | 클램핑 위치 | 위쪽과 양쪽을 완전히 클램핑 |
| 6 | 주식 모터 전력 | 2.3KW |
| 7 | 클램핑 모터 타입 | AC 서보 모터 |
| 8 | 용접 시스템 | 500A 펄스 MIG 용접 시스템 |
| 9 | 용접선 직경 | 10.2mm / 1.6mm |
| 10 | 작업 속도 | 1~3m/min (판 두께에 따라 조절) |
| 11 | 주요 전기 브랜드 | 施耐德 (프랑스) |
| 12 | 용접 전력 브랜드 | AOTAI |
| 13 | 전체 차원 (L × W × H) | 27000×2500×3200mm |
| 14 | 운영자 필요 | 1명 |
Ar85~90% + CO210~15% 혼합 가스와 함께 펄스 MIG 용접을 채택합니다. 극저소 용접 스프레이, 부드러운 용접 매듭, 닦는 것이 필요하지 않습니다. 완성 된 빛 기둥은 변형없이 둥근 모양을 유지합니다.번트루, 틈이나 평평화.
세 개의 정밀 압축 발 세트와 V 슬롯 작업 테이블을 갖춘 완전한 서버 구성이 있습니다.톱니 톱니의 위치와 용접 속도는 막대 톱니와 지름 차이에 따라, 생산 중에 수동 조절이 필요하지 않습니다.
전통적인 수압 시스템을 취소, 완전히 오일 누출 실패를 피합니다. 효과적으로 장비 고장 비율과 매일 유지 보수 비용을 줄이고, 장기 안정적인 운영을 보장합니다.
최적화된 용접 스트로크는 막대기 꼭대기에서 끝까지 전체 길이 용접을 실현합니다. 매우 짧은 열대화되지 않은 머리와 꼬리 잔류, 수동 수리 용접이 필요하지 않습니다.
실시간 웰드 모니터링 카메라를 갖추고 있습니다. 웰드 추적은 직관적이고 간단합니다. 빠른 트롤리 리셋 및 편리한 막대기 로딩은 1인 조작을 지원합니다.기술적 기준을 크게 낮추는 것.
교체 가능한 폼으로 장착되어 있으며, 60-400mm의 둥근 톱니봉과 팔각봉에 적합합니다. 표준 모델은 2.5-6mm 판을 지원하며, 옵션 중량 모델은 최대 8mm 두께의 봉을 지원합니다.
특별히 설계된 안정적인 이동 작업 테이블과 후면 안내판은 용접 총 조정 주파수를 줄입니다. 안정적인 1-3m / min 용접 속도는 표준화 된 대량 생산 라인에 적응합니다.
이 용접 기계는 다음과 같은 핵심 구성 요소를 포함하는 모듈형 통합 구조를 채택합니다.
6~12m의 시립 거리등 기둥, 피침형 기둥 및 팔각형 기둥의 자동 수직 수직 수직 용접에 적합합니다.다양한 강철 조명 기둥의 표준화 된 대량 생산에 널리 사용됩니다..
네. 완전한 CNC 서보 시스템 도봉 톱니 및 지름 변화에 자동 적응을 지원합니다. 교체 가능한 폼은 수동 조정없이 60-400mm 둥근 및 팔각형 조명 기둥에 적합합니다.
기본적으로 필요 없습니다. 펄스 MIG 혼합 가스 용접은 초저분방과 부드러운 용접 표면을 보장합니다. 초단 머리 꼬리 잔류는 수동 수리 용접을 피합니다.변형이나 표면 틈이 없는.
매우 쉽습니다. 지능형 CNC 자동 제어 전문 기술 필요 없이 한 사람의 운영을 지원 합니다. 비 수압 설계 기름 누출 결함을 제거 하 고 유지 보수 작업을 줄입니다.원격 진단 기능은 판매 후 서비스를 단순화합니다..
