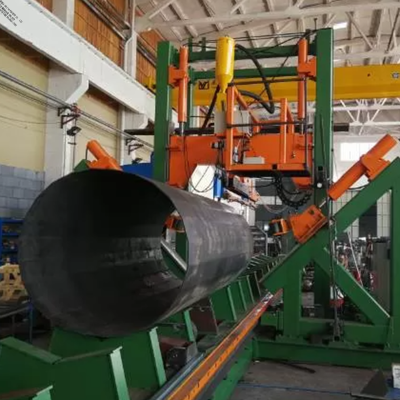

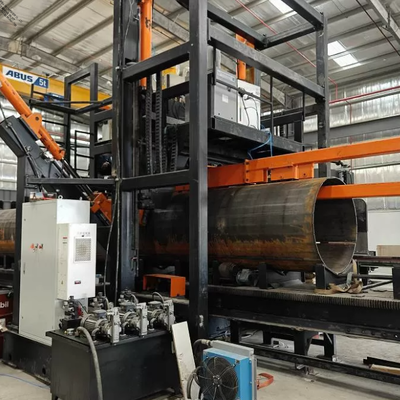

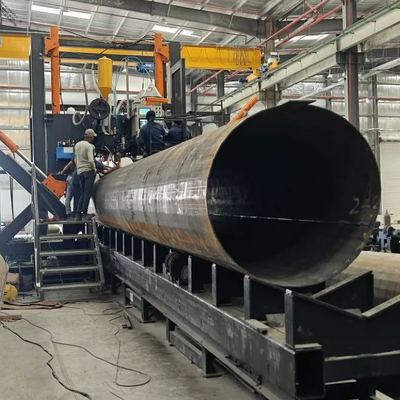

HM1900/14000 CNC 폴 셔트 웰딩 머신 (CNC Pole Shut-Welding Machine) 은 뿔 모양의 팔각형 5G 통신 폴과 높은 막대 폴을 위해 특별히 설계된 자동 수직 시트 잠수 아크 웰더입니다.
| 항목 | 세부 사항 |
|---|---|
| 제품 이름 | CNC 폴 셔트 용접 기계 |
| 모델 | HM1900/14000 |
| 적용 | 5G 통신 기둥, 전력 독점기둥, 높은 기둥 광 기둥 |
| 가공된 막대 모양 | 둥근 피침형 기둥, 팔각형 & 다면적 다면적 기둥 (1/2/3 껍질 구조) |
| 용접 기술 | 이중 활 다선 잠수 활 용접 |
| 최대 기둥 길이가 | 14000mm |
| 사용자 정의 가능한 옵션 | 원격 온라인 진단 시스템, 단열 및 에어컨 전기 캐비닛, 예비 부품 패키지 |
HM1900/14000 CNC 스톨 닫는 용접 기계는 5G 통신 스톨을 포함하여 긴 톱니 스톨의 길쭉한 닫는 매듭 자동 용접을 위해 특별히 개발되었습니다.전력 단위 및 높은 기둥 기둥그것은 1 조각, 2 조각 또는 3 조각의 피침형 둥근 및 다각형 기둥에 적용됩니다.
장비는 용접 시스템과 일치하는 랜트리 고정 구조를 채택하고 있으며, 스보 드라이브 조정 속도 V 모양 트롤레가 막대기 운송을 위해 사용됩니다.수압 클램핑 롤러 동시다발적으로 용접을 진행하는 동안 막대 매듭을 닫습니다.두 세그먼트 두 톱니 봉우리를 위해, 첫 번째 용접 봉우리를 마친 후, 리프팅 롤러를 끌어올리고 두 번째 톱니 용접을위한 위치로 자동으로 봉우리를 회전합니다.
| - 아니 | 항목 | 사양 |
|---|---|---|
| 1 | 적용 가능한 스톨 외부 지름 | 400~1900mm |
| 2 | 최대 가공대 길이가 | 14000mm |
| 3 | 적용 가능한 판 두께 | 5 ~ 20mm, 재료 Q235, Q355, Gr65 (최대 베어 두께 25mm, 위의 참고 참조) |
| 4 | 클램핑 롤러 세트의 양 | 3 세트 |
| 5 | 수압 펌프 모터 전력 | 2.2+2.2+3 KW |
| 6 | V형 전동차용 서보 모터 전력 | 7KW, 단계 없이 조절 가능한 속도 |
| 7 | 수직 압력 | 1600mm |
| 8 | 작업 높이 (극 밑에서 바닥까지) | 800mm |
| 9 | 용접 시스템 | 듀얼 아크 3 와이어 잠수 아크 용접 전원 DC 전력: 250~1250A; AC 전력: 250~1250A |
| 10 | 용접선 사양 | 단일 유선 Φ4.0mm / 쌍둥이 유선 2*Φ1.6mm |
| 11 | 용접 이동 속도 | 0.3 ~ 1.5m/min, 무단 조절 |
| 12 | 용접 방향 | 큰 지름의 끝에서 작은 지름의 끝으로 용접 |
| 13 | 용접 표준 | 표준 프로세스 하에 단면 용접 쌍면 형성을 달성 |
| 14 | 전체 기계 무게 | 23톤 |
| 15 | 전체 차원 (L*W*H) | 31000 * 6600 * 6100 mm |
| 장점 항목 | 상세 설명 |
|---|---|
| 지능형 CNC 자동 조정 | CNC 시스템은 자동으로 절제 압력, 롤러 위치 및 트롤 속도 열대 지름의 변화를 따라 조정, 지속적으로 용접 중에 바늘을 닫고 유지 |
| 우수한 동시 수압 제어 | 최적화 된 수압 및 제어 시스템은 왼쪽, 오른쪽 및 중간 클램핑 롤러에 대한 높은 동기화를 보장합니다. |
| 용접 후 낮은 극 변형 | 완결 된 용접 매듭에 굽힘이 없습니다. 정류류 형성 과정이 사양을 충족하는 경우 기계 출구에서 수동 스프링 및 매듭 정렬이 필요하지 않습니다. |
| 안정적 인 머리 에서 꼬리 까지 용접 | 세르보 제어 V 모양 트롤리는 기둥 머리에서 꼬리까지 연속 용접을 실현하고, 열접되지 않은 꼬리 세그먼트 길이를 줄입니다. |
| 삼중 롤러 클램핑 설계 | 3개의 압축 롤러 그룹은 표면 압력을 분산시키고, 기둥 표면에 있는 틈과 긁힘을 줄여줍니다. 둥근, 팔각형 및 톱니 모양의 기둥에 적합합니다. |
| 빠른 자동 트롤리 반환 | V형 트롤리의 모터화 된 빠른 반환 기능, 운영자의 노동 강도를 줄여 |
| 적응력 있는 후방 톱니 가이드 장치 | 자동 조절 가이드 구조, 연속 생산 중 수동 정렬이 거의 필요하지 않습니다 |
| 시각 용접 모니터링 | 용접 머리에 설치된 카메라는 손톱을 추적하고 관찰하기 위해 주 제어 화면에 손톱 이미지를 전송 |
| 물 냉각 된 안쪽 구리 지원 블록 | 크게 용접 침투 개선 및 일관성 용접 형성을 보장 |
| 이중 톱니 기둥에 대한 자동 회전 | 중등 용접을 위해 자동으로 두 개의 바늘 기둥을 회전시키기 위해 내장 된 리프팅 롤러 메커니즘 |
| 간단한 동작 | 전체 생산 주기에 1명의 작업자가 필요합니다. |
| 선택적 업그레이드 설정 | 원격 고장 진단 및 매개 변수 조정 네트워크 시스템; 단열 된 에어컨 전기 캐비닛; 예비 부품 패키지 |
| 서비스 항목 | 서비스 세부 정보 |
|---|---|
| 보증 기간 | 12 개월 전체 기계 보증; 주요 서보 모터, 용접 전원 및 CNC 컨트롤러에 대한 장기 보증 |
| 예비 부품 공급 | 공장 비용으로 착용 예비 부품의 장기 공급 |
| 해외 기술 서비스 | 해외 설치, 시공 및 운영자 훈련에 사용할 수 있는 전문 엔지니어 |
| 원격 기술 지원 | 온라인 원격 디버깅, 매개 변수 최적화 및 오류 문제 해결 |
| 기술 문서 | 완전한 영어 사용 설명서, 용접 과정 가이드 및 교육 비디오 |
| 질문 | 표준 답 |
|---|---|
| HM1900/14000 용접 기계는 어떤 종류의 막대를 처리 할 수 있습니까? | 그것은 14m 긴 둥근 톱니 폴, 여덟각형 및 다면 다면 다면 폴리곤 폴 (1/2/3 껍질 구조) 에 적합합니다. 처리 지름 범위 400 ~ 1900mm, 적용 두께 5 ~ 20mm. |
| 이 기계는 두 개의 바늘의 팔각형 기둥을 자동으로 용접할 수 있나요? | 네. 첫 번째 용접 매듭을 완료 한 후, 리프팅 롤러 래크는 다시 부하하지 않고 두 번째 매듭 용접을 실현하기 위해 자동으로 막대기를 끌어올리고 회전합니다. |
| 20mm 너비 이상의 판에 추가로 표면 용접이 필요합니까? | 기계 클램핑 힘은 최대 25mm까지의 재료를 지원합니다. 그러나 20 ~ 25mm 내의 높은 침투를 필요로하는 작업 조각에 대해, 녹은 강철 채우는 것은 충분하지 않을 수 있습니다.우리는 1차 용접 후 잠수 활 표면 용접을 추가하는 것을 제안. |
