| 목 | 세부 |
|---|---|
| 제품명 | 길이선으로 자르기 |
| 모델 | CTL12×1600 |
| 가공재료 | Q235, Q355, Q460 강철, 항복 강도 ≤460Mpa |
| 처리 기능 | 강철 코일 디코일링, 레벨링, CNC 고정 길이 교차 절단, 스태킹 |
| 작동 모드 | 전자동 연동 / 수동 단독 제어 |
| 해당 산업 | 가로등주, 하이마스트폴, 철골구조물 제작 |
| 사용자 정의 가능한 옵션 | 스태킹 플랫폼 크기, 자재 정리 장치 |

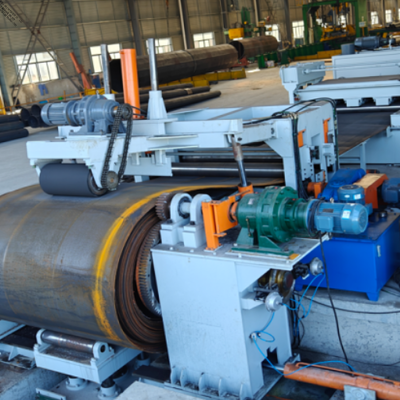

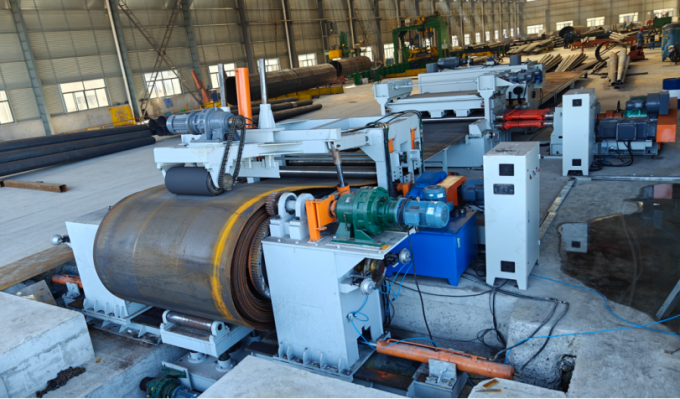

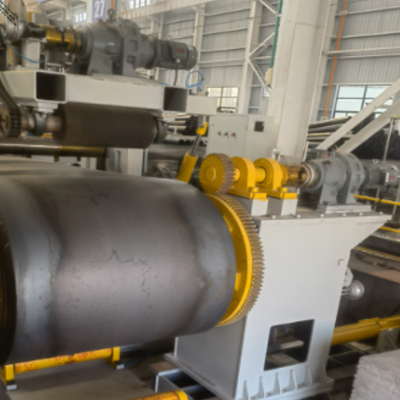

CTL12×1600 길이에 맞게 절단된 라인은 강철 코일을 직사각형 평판으로 가공하기 위해 특별히 설계되었습니다. 이는 디코일링, 레벨링 및 고정 길이 교차 전단을 포함한 연속 절차를 완료합니다. 전체 라인은 다양한 크기의 판재 생산 전환을 위해 잔여 강철 코일을 편리하게 되감기 위해 멈출 수 있습니다.

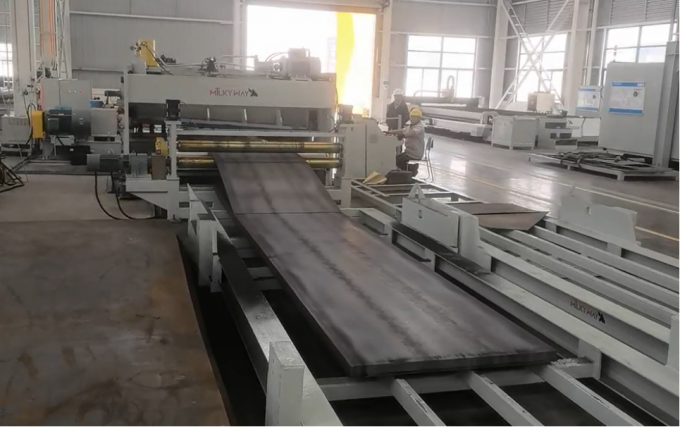

완전 자동 CNC 제어를 채택합니다. 작업자는 터치스크린에서 플레이트 길이와 절단 수량만 설정하면 됩니다. 빠른 생산 속도로 인건비를 크게 절약할 수 있습니다. 작업자는 1명만 필요하며, 작업자와 철판의 접촉을 최소화하여 작업의 안전성을 보장합니다.
| 아니요. | 목 | 사양 |
|---|---|---|
| 1 | 가공재료 | Q235, Q355, Q460, σs ≤ 460Mpa |
| 2 | 재료 두께 범위 | 5~12mm |
| 3 | 재료 폭 범위 | 800 ~ 1500mm |
| 4 | 강철 코일 외경 | Φ800 ~ Φ2000mm |
| 5 | 강철 코일 내경 | Φ500 ~ Φ760mm |
| 6 | 최대 코일 무게 | 30톤 |
| 7 | 고정 길이 절단 | 2000 ~ 6000mm |
| 8 | 최대 레벨링 속도 | 15m/분 |
| 9 | 레벨링 롤러 직경/피치 | Φ180mm / 215mm |
| 10 | 레벨링 롤러 재질 | 40Cr |
| 11 | 입력 전원 공급 장치 | 415V / 50Hz, 3상 |
| 12 | 점유 바닥 공간 | 대략. 19m(길이) × 7.7m(너비) |
| 장점 아이템 | 설명 |
|---|---|
| 통합 기능 | 코일 풀기, 레벨링, 고정 길이 절단 및 적재를 한 라인에서 실현합니다. 다른 플레이트 사양을 전환하기 위해 코일 되감기를 지원합니다. |
| 고정밀 CNC 제어 | 터치스크린을 통한 엔코더 고정 길이 측정, 임의 절단 길이 및 수량 설정 |
| 뛰어난 레벨링 성능 | 9개의 활성 레벨링 롤러, 플레이트 내부 응력 완전 해제, 안정적인 평탄도 |
| 높은 생산 효율성 | 지속적인 자동 생산, 빠른 작동 속도, 종합적인 생산 비용 절감 |
| 간단한 조작 | 운영자는 한 명만 필요합니다. 철판과의 직접적인 접촉을 최소화하여 안전성 향상 |
| 유연한 구성 | 스태킹 플랫폼과 정리 장치는 가로등 생산 요구 사항에 따라 맞춤화될 수 있습니다. |
| 믿을 수 있는 안전 보호 | 풀라인 비상정지 버튼, 처리구간별 인터록 보호 |
| 서비스 항목 | 서비스 내용 |
|---|---|
| 보증 범위 | 12개월 전체 제품 보증; 메인 모터 및 감속기에 대한 장기 서비스 보증 |
| 예비 부품 공급 | 공장 가격으로 예비 부품을 장기 공급 |
| 해외 서비스 | 해외 설치, 시운전 및 운영자 교육이 가능한 엔지니어 |
| 원격지원 | 온라인 원격 디버깅 및 기술 지침 |
| 서류 | 완전한 영어 작동 매뉴얼 및 작동 교육 자료 |
| 질문 | 답변 |
|---|---|
| 이 CTL12×1600은 어떤 두께와 폭의 강판을 길이 라인 공정에 맞게 절단할 수 있습니까? | 두께 5~12mm, 폭 800~1500mm 강철 코일, 최대 코일 무게 30톤, 절단 길이 범위 2000~6000mm에 적합합니다. |
| 라인을 멈추고 남은 강철 코일을 되감을 수 있나요? | 예. 로딩 트롤리는 풀림 방지 롤러 구조로 설계되어 전체 라인이 잔여 코일을 멈추고 되감아 다른 생산 사양을 전환할 수 있습니다. |
| 가로등 기둥 제작에 적합한 길이로 절단된 라인입니까? | 분명히. 최대 스태킹 길이는 가장 긴 가로등 기둥에 맞게 맞춤 설정할 수 있습니다. 테이퍼형 및 다각형 램프 기둥의 원시 플레이트를 블랭킹하는 데 널리 사용됩니다. |
