| 브랜드 이름: | CMC |
| Model Number: | HJZ-1800 |
| MOQ: | 1 세트 |
| 가격: | 협상 가능 |
| 지불 조건: | L/C, T/T |
| 공급 능력: | 특정 요구 사항에 따라 |

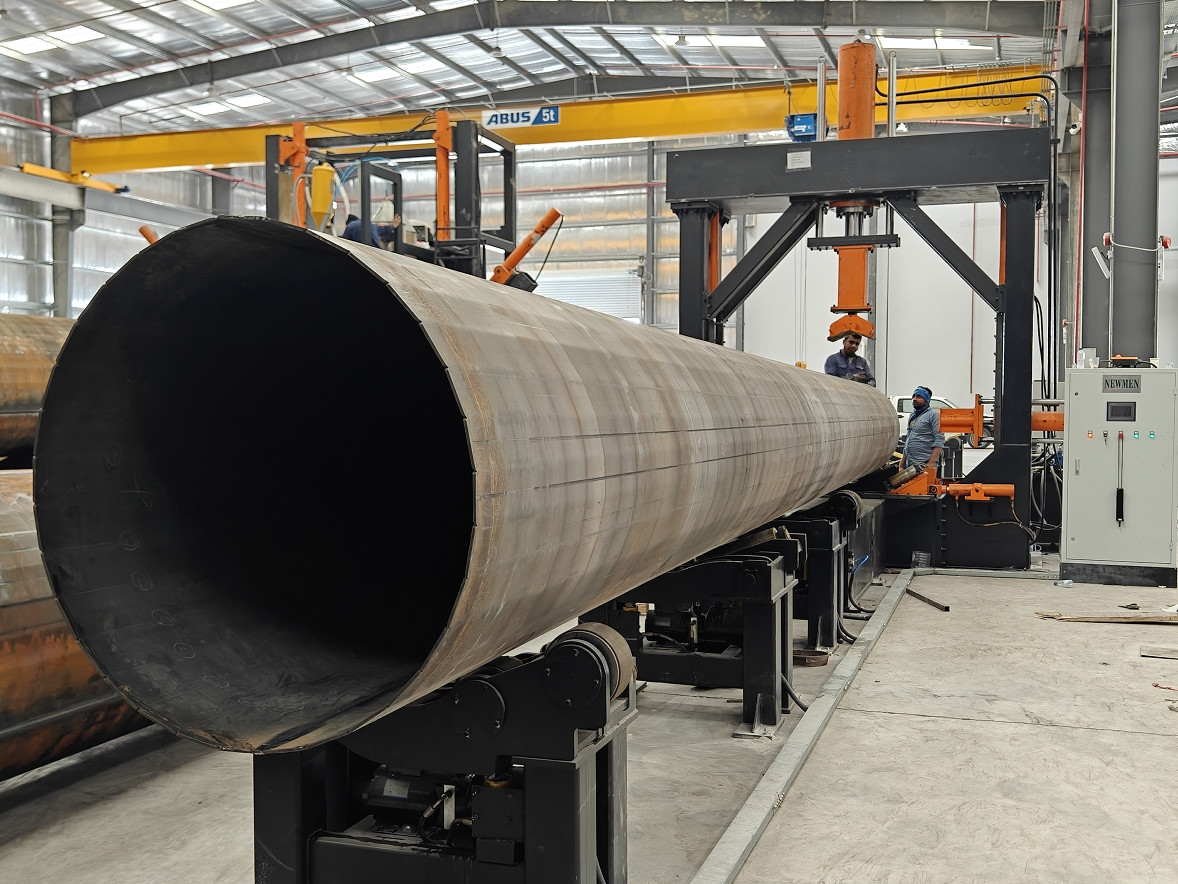

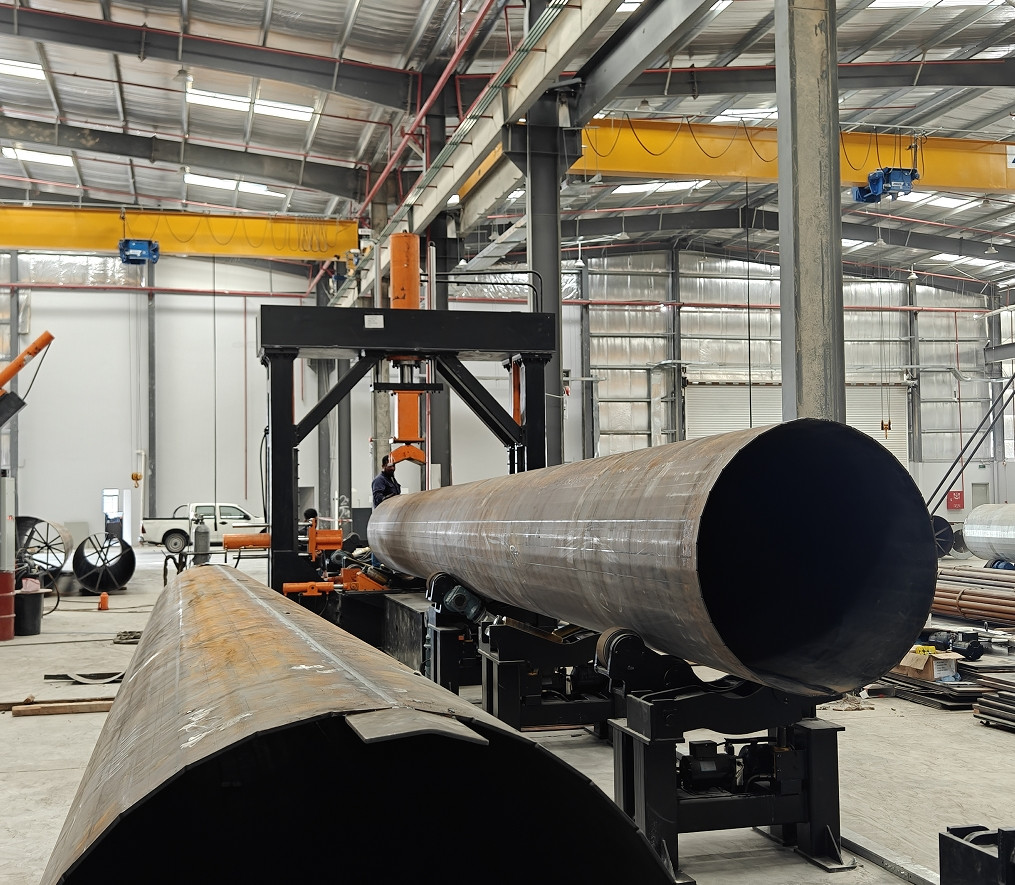

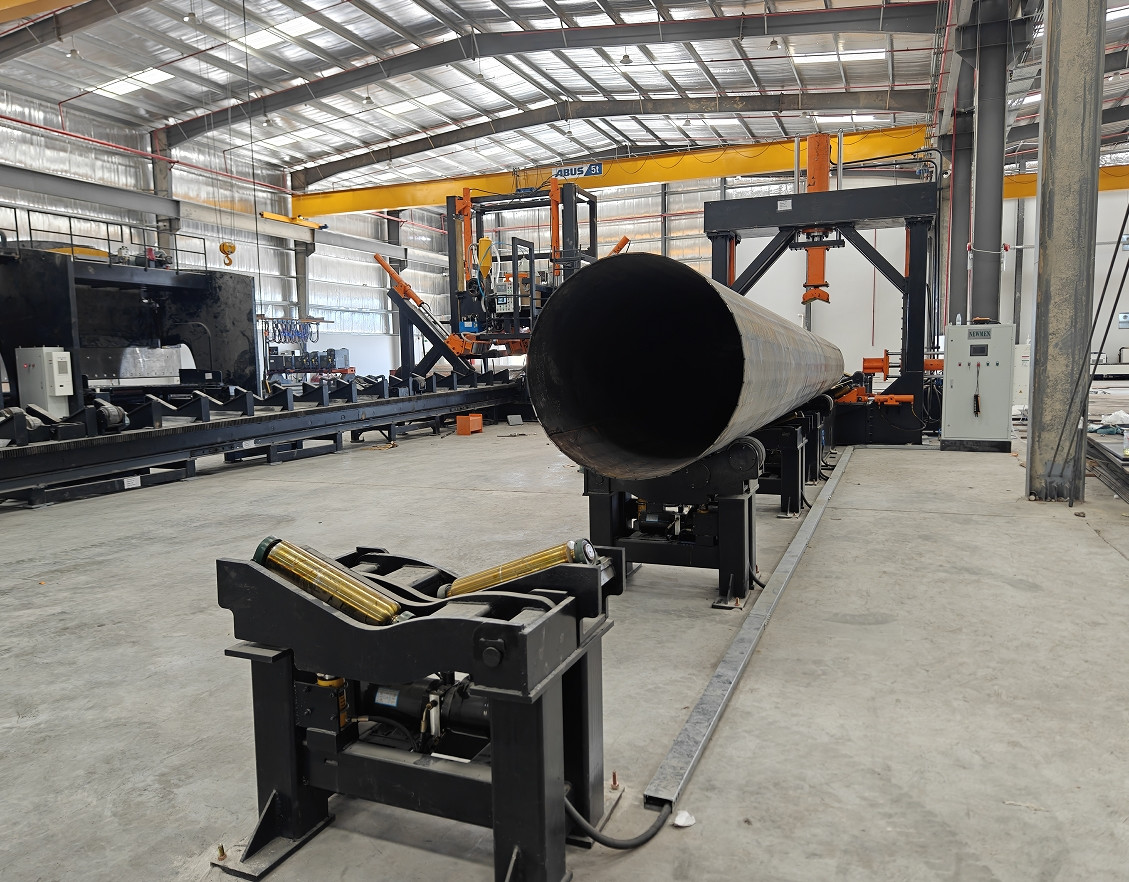

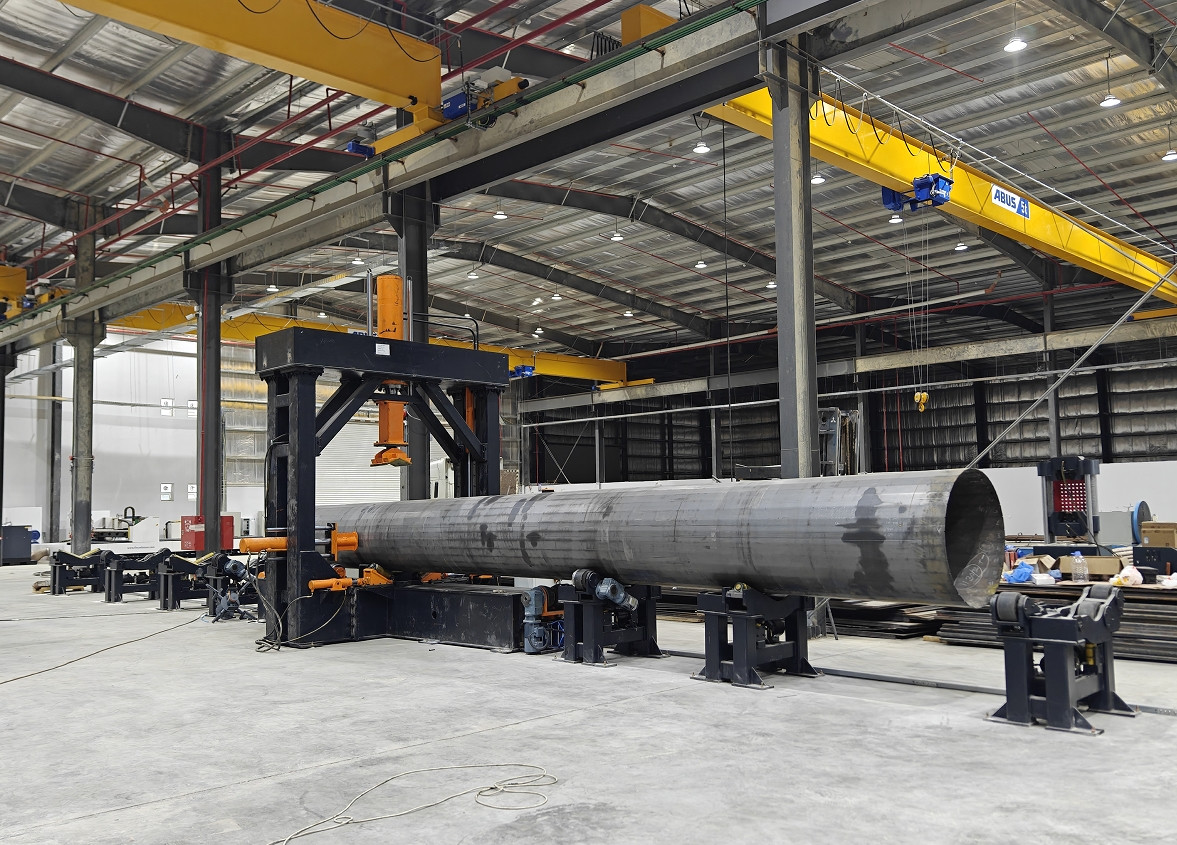

높은 마스트 조립 직렬 기계
모델: HJZ-1800
(모노폴, 하이 마스트, 5G 폴)
高杆合 校直机 型号:HJZ-1800
(전력杆,5G基站杆,高杆灯 등에 적합합니다.)
적용 범위:
적용:
주로 모노폴, 스마트 폴, 5G 폴, 전력 폴 및 높은 막대기 폴에 적합하며, 지름이 크고 두께가 더 큽니다.
함수 1: 길쭉한 용접 후 일부 막대기를 곧게.
기능 2: 굽은 후, 두 조각은 상부 및 측면 실린더에 의해 결합되고, 그 다음 점 용접은 수동으로 수행됩니다.
다음 용접 과정에 편리합니다.
함수 3: 그것은 용접 된 막대기에 대한 완전한 원이며, 플랜지를 조립하는 데 편리합니다.
주요 기술 요소 주요 기술 특징
| - 아니 | 项目Item | 单位단위 | 规格값 |
| 1 | 型号 모델 |
HJZ-1800 |
|
| 2 |
适合高杆灯杆, 전기杆의 최대 지름 막대기의 최대 지름 |
mm | 1800 |
| 3 | 顶部油?? 工作力 노동력 | KN | 1200 |
| 4 | 顶部油?? 最大行程 최대 스트로크 | 음 | 850 |
| 5 |
顶部油 活塞杆와 아래 대면 최대 거리 막대에서 작업 테이블까지의 최대 거리 |
음 | 1800 |
| 6 | 两侧 顶出力 양면 실린더 출력 힘 | KN |
300X2 |
| 7 | 侧?? 行程 측면 실린더 스트로크 | mm | 600 |
| 8 | 两侧?? 上下移动距离 두쪽 실린더를 위한 상단에서 하단으로 이동 거리 | mm | 900 |
| 9 | 液压 최대 작업 압력 최대 작업 압력 | MPa | 21 |
| 10 | 工作台距底面高 작업 테이블의 바닥 위 높이 | mm | 650 |
| 11 | 立柱内宽 기둥 내부 거리 | mm | 2000 |
| 12 | 主电机功率 (주전기功率) | kW | 15+55 |
| 13 | 기계 무게 주 부품 무게 | 1kg | 19000 |
| 14 | 기계 공간 점유 | mm | 27000*3500*4100 |
기술 설명:
1, 本机为三梁工作台结构,油?? 上横梁中央에 설치,上下运行.
2, 两侧油?? 按装于主机两侧, 侧?? 通过一对长行程的油??, 도구杆子直径作上下运行,调节油?? 의作用点和杆子中心一致.
3모든 동작은 동점동동동동동동동동동동동동동동동동동동동동동동동동동동
4, 기계의 작업 테이블 앞 후 위치 두 세트 휠 장치에 의해 장착, 윗 아래 상승, 편리하게 스티커 앞 후 이동.
5, 기계의 작업 테이블 앞 후 위치 두 개의 회전 장치에 부착, 더 이상 아래로 상승, 杆子 회전.
6, 톨라 장치와 회전 장치 상승, 모두 액체 압력 장치, 힘 큰, 안정적인 신뢰할 수 있습니다.
7주전자 위치에는 4개의 작은 오일 휠이 있고, 제어 위치 사이에 롤링 휠이 있습니다.
8주유, 측면유, 단독유로, 상호 간섭, 압력을 잃지 않습니다.
9무선 원격 조작 손잡이
10, 폴리 아미드 지방 덮개
1이 기계는 3 빔 작업 테이블 구조로, 주요 수압 실린더는 상단 가로 빔의 중앙에 설치되어 위아래로 실행됩니다.
2이쪽 수압 실린더는 주체 양쪽에 설치되어 있으며, 측면 실린더는 긴 스트록 수압 실린더의 쌍을 통해 위로 내려갑니다.위치는 포일러의 중앙 영역과 사이드 실린더의 행동 지점을 정렬하도록 조정됩니다.
3. 모든 동작은 조그, 즉 해당 버튼을 누르면 해당 동작이 발생하고 풀면 멈추게됩니다. 두 실린더는 동시에 또는 별도로 작동 할 수 있습니다.
4기계의 작업 벤치의 앞 및 뒷쪽에 두 개의 지원 바퀴 장치를 설치하여 기둥의 앞뒤 이동을 용이하게 하기 위해 위로 아래로 들어올릴 수 있습니다.
5기계의 작업 벤치의 앞 및 뒷쪽에 두 개의 회전 장치 세트를 설치하여, 기둥을 회전시키기 위해 위로 내려올릴 수 있습니다.
6지원 바퀴 장치와 회전 장치가 들어갑니다. 모두 강한 힘, 안정적이고 신뢰할 수있는 수압 장치입니다.
7호스트 위치에는 4 개의 작은 수압 실린더가 있으며, 그 사이 롤러의 위치를 제어합니다.
8주요 오일 실린더와 사이드 오일 실린더는 서로 간섭하지 않고 압력을 잃지 않는 별도의 오일 회로가 있습니다.
9무선 리모컨 조이스틱을 장착하고,
10- 폴리유레탄 코팅
기계의 예비 부품:
하나 더 무선 리모컨 핸들을 설정
