CNC 세로로 연결되는 압박 브레이크
Created with Pixso.

CNC 탕덤 수압 압축 브레이크 모델: 2-WE67K-400/7000

CNC 탕덤 수압 압축 브레이크 모델: 2-WE67K-400/7000

Brand Name: CMC
Model Number: 2-we67K-400/7000
MOQ: 1 세트
가격: 협상 가능
Payment Terms: T/T, L/C
Supply Ability: 특정 요구 사항에 따라
Detail Information
원래 장소:
우시, 치안스, 중국
포장 세부 사항:
컨테이너 운송에 적합하며, 해상 운송과 내륙 운송 모두
공급 능력:
특정 요구 사항에 따라
강조하다:

CNC 직렬 액압 프레스 브레이크

,

CNC 동기화 텐덤 압축 브레이크

,

첨단 CNC 텐덤 프레스 브레이크

Product Description

응용: 조명 기둥 및 높은 기둥 제조



기술적 특징
1 종류 멀티 머신 탕덤 수압 CNC 전기 - 수압 동기
2 노동력 2x400톤
3 테이블의 길이가 2x7000mm
4 프레임 사이의 거리는 5600mm
5 목 깊이 950mm
6 열린 높이 970mm
7 뇌졸중 320mm



8

작업

속도

배하 60mm/s
작업 7mm/s
반환 60mm/s
9 주 엔진 2x30kw
10 CNC 시스템

타입: DELEM DA53T

네덜란드 Delem Co.

2 (Y1,Y2) + 테이블 크로닝 시스템

11 도구

다음 페이지 참조

기계적 관장 시스템이 있는 테이블

12 실린더에 봉인 NOK 또는 SKF 타입
13 수압 부품 보쉬-렉스로스, 독일
14 수압 펌프 SUNNY (HYTEK) USA 브랜드 중국산
15 선형 라스터 디스플레이 센서 FAGAR, 스페인
16 캐비닛의 주요 전기 요소 슈나이더, 프랑스 브랜드
17 무게 2x50000kg
18 전체 크기 (mm) LxWxH

2x7200x2710x5696

바닥 높이: 4500

측면 배하 시스템과 함께 총 길이는: 17500

전면 지원과 함께 전체 너비:4040

19 포장: 이 기계는 운송 중에 해체됩니다.




프레스 브레이크 도구에 대한 세부 정보

1

한 개의 도구 기기, 두께는 18mm 거리 기둥에 적합합니다.

L=14미터


옵션 1

한 개의 설정 도구, 오각형 거리 기둥, 최소 60mm OD 오각형 톱니형 조명 기둥

L=14미터


옵션 2

한 세트 많은 V 바닥 톱니, 옥타고널 거리 기둥과 높은 기둥 기둥

150x150

14미터


옵션 3

이중 톱니 속도 피침 스톨 도구

톱니 속도 11/1000 (지름 60 ~ 236), 13/1000 (지름 60 ~ 268), 막대 두께: 3 ~ 4mm

7번 모양의 피침형 도구

피침형 막대기에 적합합니다

모드의 전체 길이가 16 미터, 섹션 유형




옵션 4 양쪽 위쪽 도구 지원, 6.5m, 위쪽 도구의 큰 측면





옵션 5 밀기 유형 가벼운 기둥 옆 배하 시스템
옵션 6

원격 진단 기능

기계 공급자는 원격 오류 진단 및 원격 매개 변수 조정에서 고객에게 도움을 줄 수 있습니다. 고객이 신속하게 생산을 재개 할 수 있습니다.


옵션 7

라이트 폴 자동 굽기 시스템

그 중:

A. 금속판 수송대

B. 로딩 크레인

C. 강철판 옆 롤러와 롤러 롤러 롤러

D. CNC 판 공급 시스템

E. 측면 위치 장치

F. 옆출하 시스템 확장

G. 포드 사이드 배charge 시스템 및 저장 래크


옵션 8 예비 부품 (400톤 모델)





주요 성능:

  • Y1,Y2 축 --- 실린더를 제어하기 위해 램의 양쪽에 설치된 두 개의 선형 평형.
  • 기계의 프레임은 탱크, 작업 테이블, 왼쪽과 오른쪽 하우징 및 램으로 구성됩니다.

그래서 그것은 높은 강도와 좋은 경직성을 가지고 있습니다

  • 동기화 작동 원리

압축 브레이크 두 실린더의 동기화를 보장하기 위해 전기-하이드라울릭 비율 밸브를 채택합니다.비례 밸브는 매우 좋은 성능과 기계적 액션 쌍 사이의 작은 마찰과 같은 Bosch-Rexroth 회사에서 만들어집니다., 우수한 전자 증폭기 및 전기 자석, 높은 제어 힘과 연속 작용.기계의 양쪽에 라스터 디스플레이어 두 가지가 지속적으로 RAM의 위치 신호를 얻고 제어 시스템에 신호를 다시 공급, 다음 제어 시스템은 하나의 기계에 두 실린더 동기화를 만들기 위해 전기-하이드럴 밸브를 제어합니다.

  • 다른 라스터 디스플레이어는 하우징 플레이트에 직접 설치되지 않고, C 판에 설치되어 있기 때문에, 작업 중에 ram와 프레임의 기울기는 측정 및 제어 정밀도에 영향을 미치지 않습니다.
  • 약 2개 단위 동기화 작동 원리:

두 개의 단위가 함께 작동하는 경우, 단지 주요 단위의 제어판에서 동기화 위치에 스위치를 회전해야합니다.두 단위 위치 신호는 CNC 제어 시스템 (Delem 시스템) 에 전송됩니다, 그리고 CNC 시스템에서 출력 신호는 비례 밸브와 사전 충전 밸브에 전송됩니다.두 단위 동기화를 유지하기 위해 압축 속도와 반환 속도 높은 정밀도로

  • 컴퓨터를 통해 운영자는 기계와 통신 할 수 있습니다. 컴퓨터는 여러 서비스 언어를 가지고 있으며, 굽기 힘을 자동으로 계산하고 조정합니다.또한 그것은 계산하고 죽은 지점을 제어 할 수 있습니다, 속도 변경점. ram의 스트로크 (Y1, Y2) 는 사용자의 특별한 요구 사항을 충족하기 위해 작은 기울기를 만들 수 있습니다.
  • 좋은 안내 시스템, 위치 측정 시스템 및 수압 균형 시스템으로 장착되어 전체 길이 작업 및 특이한 작업의 요구 사항을 충족합니다.
  • 작업 테이블 보상 단위는 작업 조각의 정확성을 보장하기 위해 작업하는 동안 기계의 기울기를 보상하기 위해 채택됩니다.
  • 실린더의 표면은 좋은 착용과 열 처리, 그래서 그것은 좋은 윤활과 긴 서비스 수명을 가지고 있습니다

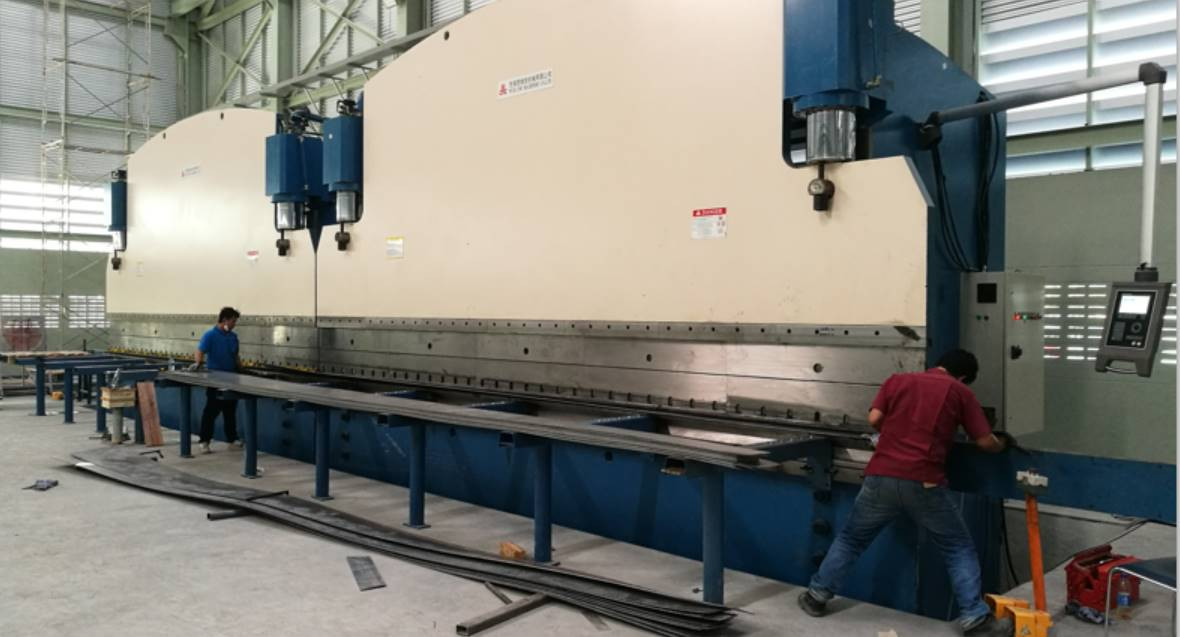

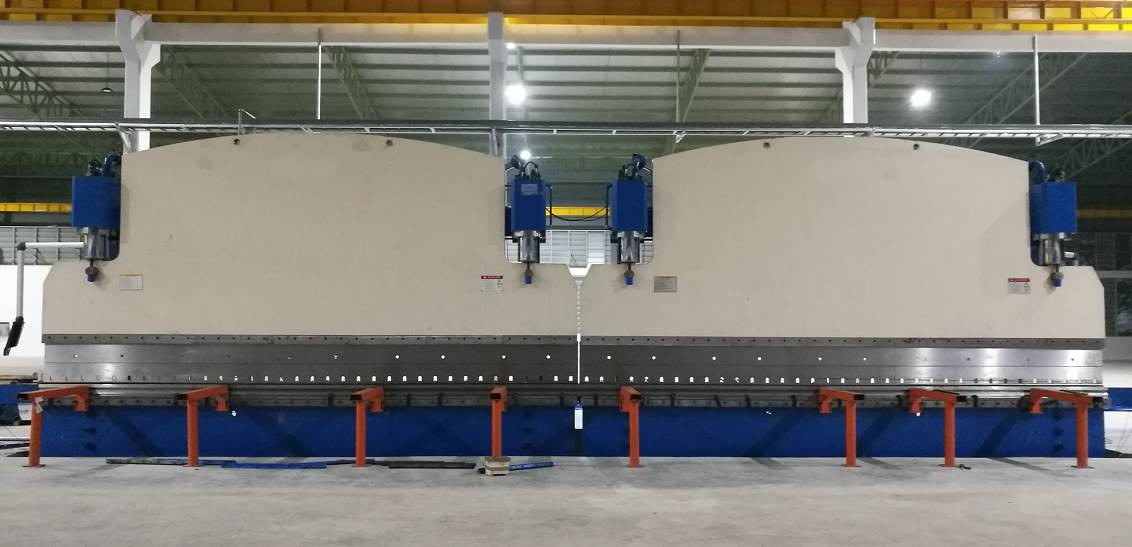

기계 앞면



CNC 탕덤 수압 압축 브레이크 모델: 2-WE67K-400/7000 0



CNC 탕덤 수압 압축 브레이크 모델: 2-WE67K-400/7000 1











기계 옆면

CNC 탕덤 수압 압축 브레이크 모델: 2-WE67K-400/7000 2

CNC 탕덤 수압 압축 브레이크 모델: 2-WE67K-400/7000 3







측면 배하 시스템
CNC 탕덤 수압 압축 브레이크 모델: 2-WE67K-400/7000 4
