제품 상세 정보:
|
| 재료: | 강철 | 타입: | 원추형인 라운드, 다각형 |
|---|---|---|---|
| 애플리케이션: | 고속 도로, 야외, 등주 | 높이: | 8m,7m,6m |
| 애프터 서비스는 제공되었습니다: | 해외로 기계류를 서비스할 수 있는 엔지니어들 | 이름: | 가로등 기둥 |
| 하이 라이트: | 라이트 폴 커트 라인,8m 라이트 폴 라인,가벼운 막대 가늘게 깎는 선 |
||

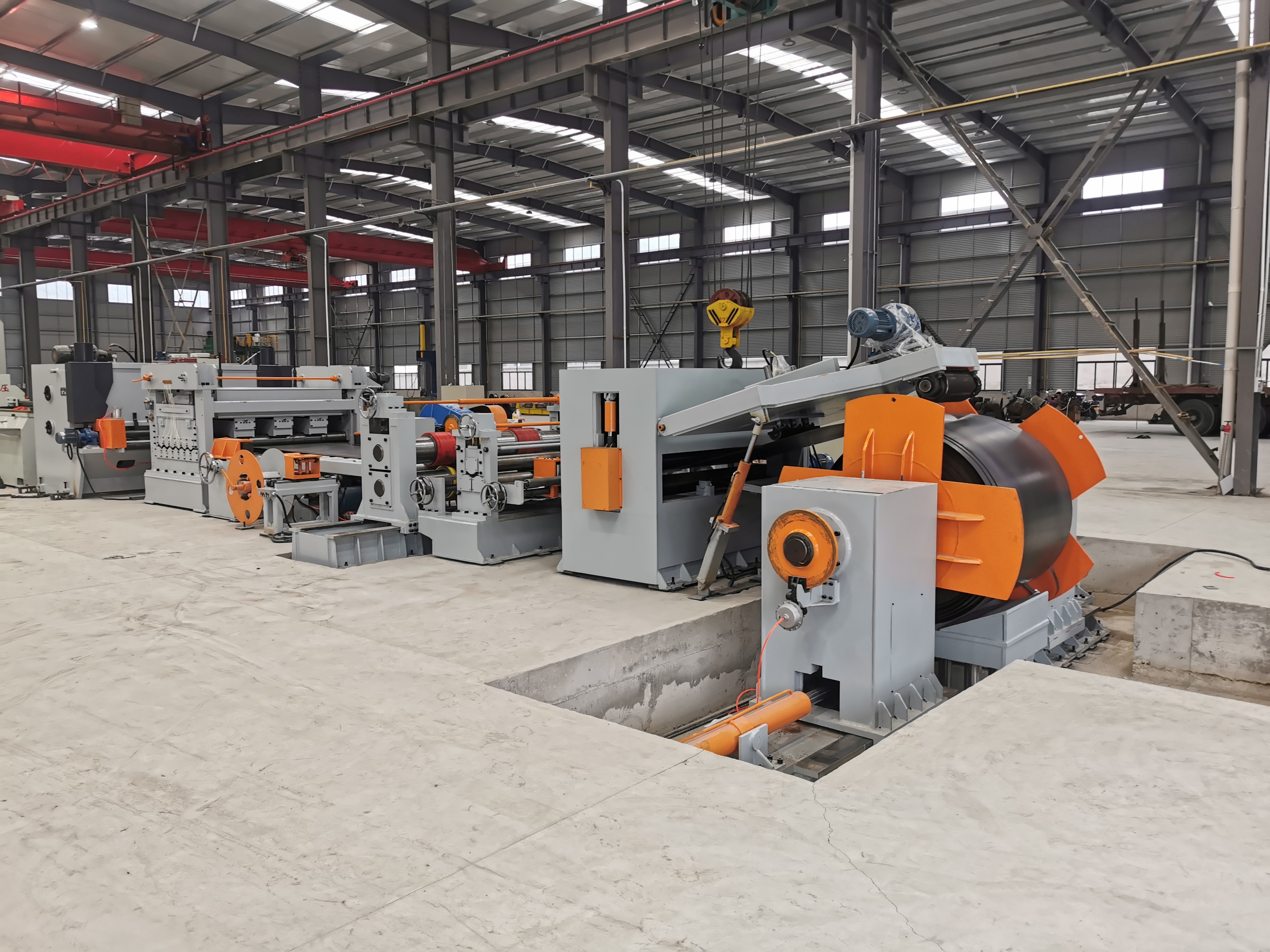

전등 기둥 모델 CTLA8x1800의 길이 선으로 절단
(전자동형, 4단 수평조절)
기술적인 매개변수
독점 특성:
완전자동형, 폴대 폭만 맞으면 길이 CNC제어, 테이퍼 슬리팅 자동화, 테이퍼판 언로딩 및 적재 자동화 시스템 .
두 개의 블레이드 유형 이중 스크레이프 에지 슬리팅 장치 및 테이퍼 슬리팅 장치 포함.
(참고 : 6mm 이하 판재, 가로등 기둥 자동 적재 시스템)
애플리케이션:
한쪽 작은 폭, 한쪽 큰 폭 강판을 얻기 위해 전등 기둥 재료 풀기, 레벨링, 절단, 가장자리 슬리 팅 및 테이퍼 슬리 팅 공정을위한 것입니다.
장치의 세부 사항
1. 스틸 코일 로딩 돌리 카
위아래로: 유압
수평 이동: 자동화

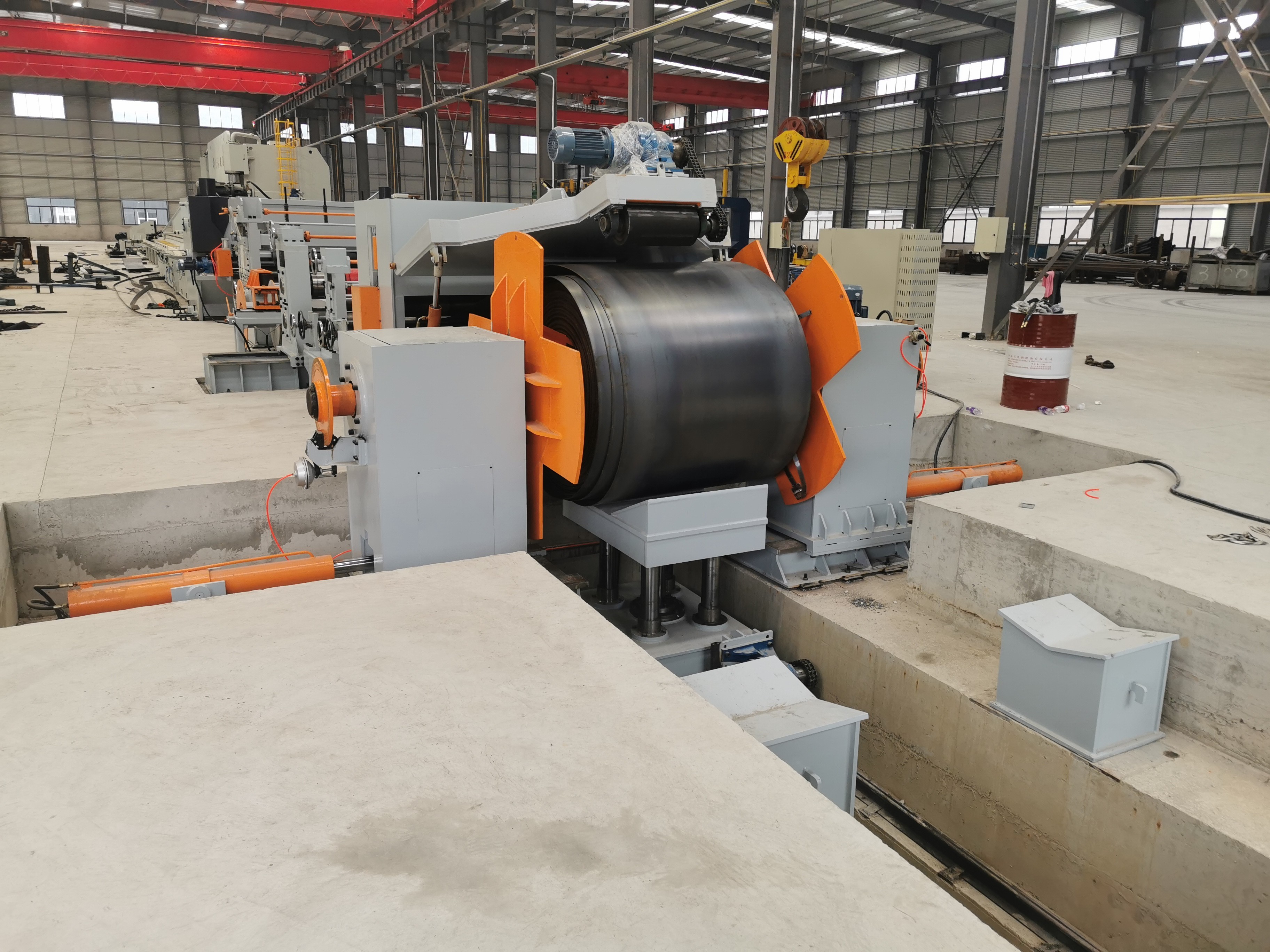

2. 유압 더블 헤드 우산 유형 decoiler:
포함: 왼쪽 및 오른쪽 유닛,
샤프트 회전 장력을 제공하는 브레이크로.
열리고 닫히십시오: 유압
3. 유압 압착 및 안내, 유압 셔블 헤드 장치, 핀칭 장치
프레임, 유압 압착 및 유도 장치, 유압 셔블 헤드 장치, 핀칭 롤러 및 모터 드라이버 시스템 등으로 구성됩니다.
이것은 유압 프레싱 및 가이드 암, 프레싱 및 가이드 휠, 기어 박스, 모터 등으로 구성됩니다.
유압식 셔블플레이트 수축장치, 익스팬딩플레이트, 유압장치 등으로 구성되어 있습니다.
슬라이드, 핀치롤러 2개, 유압식 핀치장치, 프레임 등으로 구성되어 있습니다.
AC 모터, 기어 박스, 스핀들 그룹 및 연결부, 베어링 스탠드, 유니버셜 조인트 1개 등으로 구성됩니다.
4. 중간 압연 방식 작업대
5. 안내 장치
길드 프레임, 이동 가능한 평면 플레이트, 안내 조정 장치, 수직 린 휠로 구성됩니다.

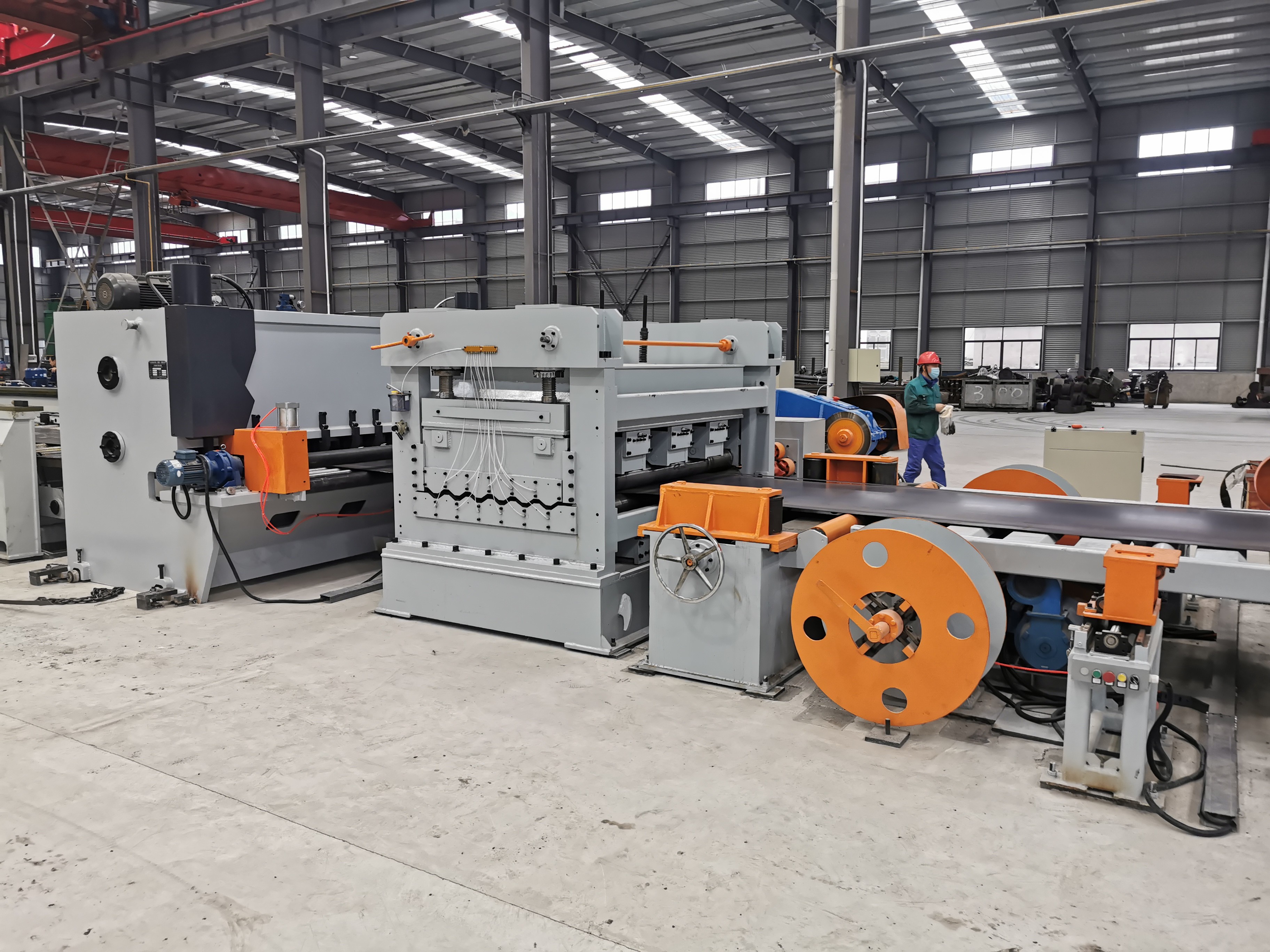

6. 레벨링 장치:(네 위치 유형)
전원부와 호스트부로 나누어진 이 라인의 핵심 장비입니다.
전원부는 전원스탠드, 감속기, AC 속도조절 모터, AC 전기 캐비닛(AC 주파수 모터 드라이버), 커플링, 전원 분배 케이스, 스트랩 휠, 스트랩, 유니버셜 조인트, YWZ 브레이크 등으로 구성되어 있습니다.
호스트 부분은 바텀 스탠드, 프레임, 언더 액슬 스탠드, 슬라이딩 액슬 스탠드, 레벨링 롤러, 상부 지지 프레임, 상하 지지 휠 스탠드, 지지 휠, 전동 리프팅 및 프레싱 장치로 구성되며 2개의 프레싱 장치가 함께 제공됩니다. 모터, 수동 윤활 펌프.
이 기계의 특성:
전원 분배 케이스를 채택했으며 각 레벨링 롤러는 범용 크로스 커플링으로 연결되고 상하 레벨링 롤러는 모두 활성이며 선형 속도는 일관성이 있으므로 롤러 표면과 플레이트 사이의 마찰이 감소하여 레벨링 효율을 높일 수 있습니다.
레벨링 액슬의 양쪽에 두 세트의 롤러 베어링이 있으며, 한 세트의 평면 밀기 베어링은 마찰을 줄이고 축이 이탈하는 것을 방지하여 효율성을 높일 수 있습니다.
두 그룹의 지지 바퀴가 기계에 설치되어 상하, 전면 및 후면을 조정할 수 있습니다.메인 롤러를 지지하고 롤러 경도를 높이고 신속한 레벨링 효율을 높이는 데 사용됩니다.지지 휠의 베어링은 봉인되어 산화물 슬래그가 베어링에 들어가는 것을 방지할 수 있습니다.
기계는 웜 기어 및 웜로드, 바이폴라 감속 및 누르기 조정에 대한 큰 비틀림, 무거운 누르기 힘을 채택하고 개별적으로 동시에 들어 올리거나 누르기 위해 조정할 수 있으며 수동 미세 조정을 설정할 수 있습니다.
레벨링 롤러는 중간 주파수 유도 담금질, 더 깊은 레벨로, 오일이 부족할 때 베어링이 타는 것을 방지하고 기계 수명을 연장할 수 있습니다.
레벨링 호스트 기계는 쉽게 작동할 수 있는 중앙 집중식 오일 공급을 채택합니다.주요 구성 요소는 응력을 제거하고 굽힘을 줄일 수 있는 국내 고급 진동기에 의해 진동하고 있습니다.모터는 직류 속도 조절식 모터로 Eurotherm 코어 플레이트와 함께 리프팅 및 제동 시간(일반적인 브레이크 시간보다 2/3 짧은 제동 시간)과 즉각적인 레벨링 효율을 줄일 수 있습니다.
7. 자전 유형 절단기:
포함: 유압 스윙 빔 전단 Q12Y-6*2000.
가위는 전등판 절단에 적합하도록 3도 회전할 수 있습니다.
전단 후 판은 평행사변형이 되어 재료 낭비를 줄이고 다음 전등 기둥 제작 공정을 쉽게 수행할 수 있습니다.
8. 자동화 장치와 더불어 극 길이 지원 테이블 + dolly:
양날 슬리팅 장치의 전면에 돌리가 있습니다.슬리팅 직선 및 직사각형 플레이트 크기를 제어하기 위한 것입니다.돌리의 스토퍼 위치를 변경하여 직사각형 플레이트 크기를 제어합니다.
전동 구동이 가능한 돌리는 폴 플레이트의 길이에 따라 테이블에서 올바른 위치로 이동할 수 있습니다.
전동식 구동 테이블 롤러는 롤러가 모터에 의해 잠수할 때 플레이트가 슬리팅 장치로 이동할 수 있으며 플레이트를 수동으로 밀 필요가 없습니다.공압 클러치가 있는 모든 롤러는 모터와 체인 시스템으로 구동할 수 있으며 플레이트를 조정하기 위해 플레이트를 수동으로 이동할 수도 있습니다.
돌리와 앞 가장자리 슬리팅 장치 모두에 푸시 플레이트가 정지하여 직사각형 플레이트의 올바른 치수를 얻기 위한 공압 장치가 있습니다.
9. 플레이트 상승 장치.
이 장치는 두 개의 공압 실린더를 포함하며 플레이트 길이에 따라 다른 위치로 이동할 수 있습니다.
플레이트가 슬리팅 유닛의 전면에 도달하면 플레이트가 정지되고 이 장치가 플레이트를 상승시켜 돌리가 플레이트를 고정하고 이동할 수 있습니다.

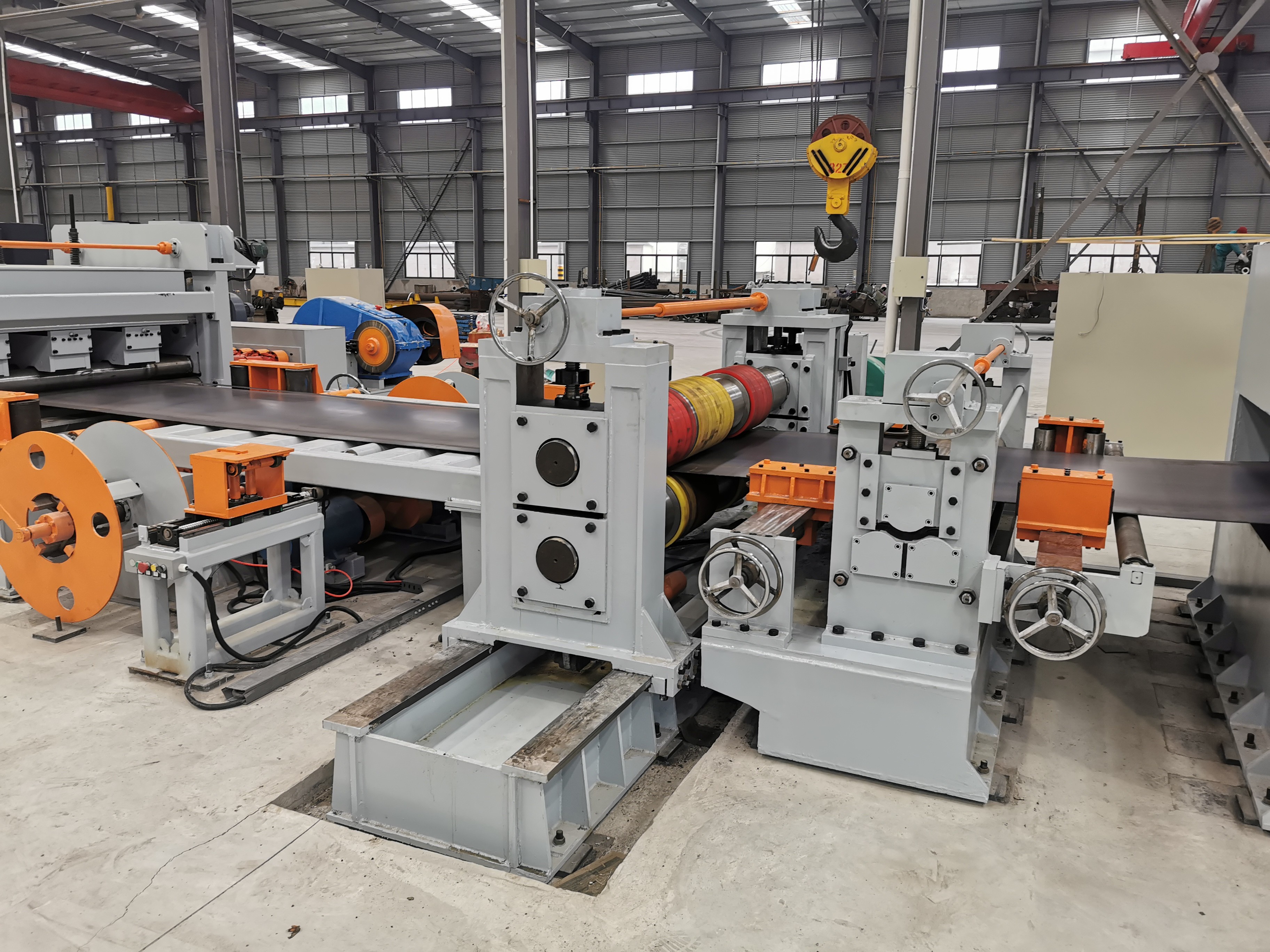

더블 에지 슬리팅 머신은 강판을 절단하기 위해 롤링 전단 원리를 기반으로 합니다.
가로등 기둥의 정확한 폭을 얻기 위해 열연 강판의 긁힌 가장자리를 슬리팅하기 위한 것입니다.
구성 : 핀칭롤러 2쌍, 모터, 기어박스, 블레이드 4개
2쌍의 슬리팅 블레이드가 있는 상하 2개의 스크류 타입 롤러.
스크류 타입 롤러는 절단 날을 어떤 위치로든 쉽게 조정하여 모든 크기의 플레이트를 자를 수 있습니다.
11. 극 길이 지원 테이블 + 돌리, 자동화 장치:
슬리팅 장치 앞에 돌리가 있습니다.테이퍼 절단 정도를 제어하기 위한 것입니다.돌리의 스토퍼 위치를 변경하여 테이퍼 슬리팅 속도를 제어합니다.
전동 구동이 가능한 돌리는 폴 플레이트의 길이에 따라 테이블에서 올바른 위치로 이동할 수 있습니다.그리고 플레이트를 고정하여 올바른 플레이트 이동 방향을 얻습니다.
전동식 구동 테이블 롤러는 롤러가 모터에 의해 잠수할 때 플레이트가 슬리팅 장치로 이동할 수 있으며 플레이트를 수동으로 밀 필요가 없습니다.공압 클러치가 있는 모든 롤러는 모터와 체인 시스템으로 구동할 수 있으며 플레이트를 조정하기 위해 플레이트를 수동으로 이동할 수도 있습니다.
돌리와 전방 테이퍼 슬리팅 장치 모두에 정확한 테이퍼 절단 각도를 얻기 위해 정지하는 푸시 플레이트용 공압 장치가 있습니다.
12. 플레이트 상승 장치.
이 장치는 두 개의 공압 실린더를 포함하며 플레이트 길이에 따라 다른 위치로 이동할 수 있습니다.
플레이트가 슬리팅 유닛의 전면에 도달하면 플레이트가 정지되고 이 장치가 플레이트를 상승시켜 돌리가 플레이트를 고정하고 이동할 수 있습니다.
13. 테이퍼 슬리팅 유닛
테이퍼 슬리팅 머신은 강판을 절단하기 위해 롤링 전단 원리를 기반으로 합니다.그리고 일정한 테이퍼 비율로 사다리꼴 판을 얻으십시오.
포함: 2쌍 핀칭 롤러, 모터, 기어 박스, 상하 핀칭 롤러, 블레이드 2개,
1쌍의 슬리팅 블레이드와 함께 2개의 스크류 타입 롤러를 위아래로 움직입니다.
스크류 타입 롤러는 절단 날을 어떤 위치로든 쉽게 조정하여 모든 크기의 플레이트를 자를 수 있습니다.
14. 완성된 테이퍼 플레이트용 볼형 지지대
15. 테이퍼 플레이트 언로딩 및 스태킹 자동 시스템
두 개의 공압 핀칭 롤러가 있습니다.하단 핀칭 롤러는 모터 구동 방식으로 롤러가 모터에 의해 잠수할 때 테이퍼 플레이트가 슬리팅 장치에서 멀리 이동할 수 있습니다.판이 움직이지 않으면 업 롤러가 올라가 판을 내릴 수 있는 공간을 제공합니다.
테이블 아래에 이것은 12개 장치의 공압식 언로딩 장치입니다.그들은 테이블의 중앙에서 올라갈 수 있으며 두 개의 테이퍼 플레이트가 양쪽 스태킹 스탠드로 미끄러집니다.
16. 전기 시스템:
중앙 제어 테이블.
더블 에지 슬리팅 및 테이퍼 슬리팅을 위해 PLC, AC 드라이버 인버터는 빠른 응답과 우수한 활동성을 갖추고 있어 돌리 주행 속도를 효과적으로 제어할 수 있습니다.
17 유압 시스템:
수력 25L/min
포함:유압 스테이션, 밸브, 오일 탱크, 조인트, 연질 파이프, 경질 파이프 등
18. 공압 시스템:
돌리 및 테이블 클러치, 플레이트 상승, 플레이트 언로딩 장치 등
19．옵션 :
테이퍼 절단 후 추가 레벨링 유닛 .
강판의 응력을 풀어 다음 공정에 용이합니다.
(가로등 기둥 두께 6mm 이하 판에 적합한 본 기기)
20. Option : 플레이트 오프라인 시스템
(플레이트가 길이에 맞게 절단된 후 시스템은 플레이트를 기계 측면으로 이동할 수 있습니다.)
