길이를 잘라조명대용모델: CTLA8x1800
(완전 자동형, 4층 평준화)
독점적 특성:
완전히 a소금c타입, 정렬에 맞게 가로, 길이를 CNC 제어,톱니자동화,
톱퍼 플레이트 하하 및 스파킹 자동 시스템.
두 개의 블레이드 타입의 이중 스크래프 엣지 절단 장치와 톱니 절단 장치
(N)ote: 6mm 이하의 판, 가벼운 막대판에 대한 자동 스파킹 시스템)
적용:
그것은 가벼운 막대기 물질을 uncoiling, 평준화, 절단, 스크래프 가장자리 절단 및 톱니 절단 프로세스,
한쪽은 작은 너비, 한쪽은 큰 너비 철판을 얻을 수 있습니다.
기술 매개 변수 및 복합장치
기술 매개 변수
장치의 세부 사항

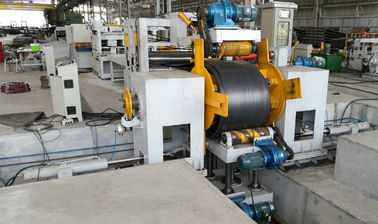

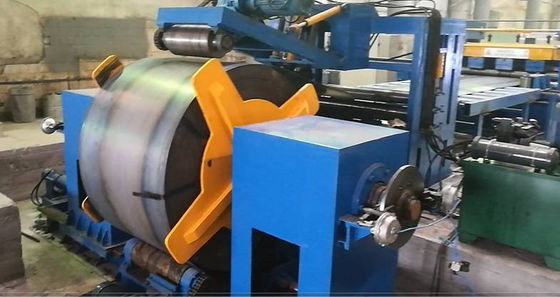

1스틸 코일 로딩 돌리 차
위와 아래: 수압
수평 이동: 자동차
2. 하이드라우릭 두 개의 머리 우산형 듀콜러:
그 중:왼쪽과 오른쪽 단위,
브레이크로 축 회전 긴장을 부여.
열고 닫기: 수압
3.수압 압축 및 가이드, 수압 펠 헤드 장치, 핑치기기
그것은 프레임, 수압 압축 및 안내 장치, 수압 껍데기 머리가 장치, 칩으로 구성됩니다롤러
모터 드라이버 시스템, 등등
이것은 수압 압축 및 가이드 팔, 압축 및 가이드 휠, 기어 박스, 모터 등으로 구성됩니다.
이것은 수압 껍질 판 수축 장치, 지출 판, 수압 장치 등으로 구성됩니다.
슬라이드, 2 개의 핑치 롤러, 수압 핑치 장치, 프레임 등으로 구성됩니다.
이것은 AC 모터, 기어 박스, 스핀들 그룹 및 연결, 베어링 스탠드, 하나의 유니버설 관절 등으로 구성됩니다.
4중간 롤링 방식 작업 테이블
5.가이드 장치
기일드 프레임, 이동 가능한 평면판, 가이드 조정 장치, 수직 기울기 바퀴로 구성되어 있습니다.

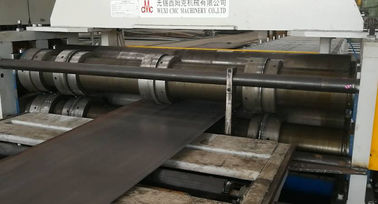

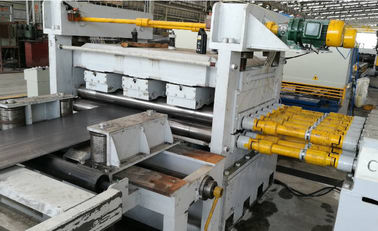

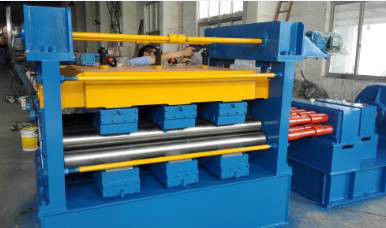

6.평준화 단위:(4개부착형)
이것은 이 라인의 핵심 장비입니다. 전력 부분과 호스트 부분으로 나누어져 있습니다.
전원 부품은 전원 스탠드, 디셀러레이터,AC속 조절 모터,AC 전기 캐비닛
(AC 주파수 모터 드라이버), 결합, 전력 분배 케이스, 띠 바퀴, 띠, 보편적 결합 및 YWZ 브레이크 등.
호스트 부분은 아래쪽 기판, 프레임, 아래쪽 축 기판, 슬라이딩 축 기판, 평준화 롤러, 상부 지지 프레임으로 구성됩니다.
위아래 지지 바퀴 서판, 지지 바퀴, 전기 들어올림 및 압축 장치, 압축 2개
모터, 수동 윤활자 펌프
이 기계의 특징:
그것은 전력 분배 케이스를 채택, 각 평준화 롤러 보편적 교차 결합, 위아래 평준화와 연결되어 있습니다
롤러가 모두 활동하고 선형 속도가 일관성이기 때문에 롤러 표면과 판 사이의 마찰이 감소합니다.
신속한 평준화 효율성
평준화 축의 양쪽에 롤러 베어링의 두 세트가 있습니다, 평면 밀어 베어링의 한 세트는
마찰이 발생하고, 축이 분비되는 것을 막아 효율성을 높일 수 있습니다.
두 그룹의 지원 바퀴는 기계에 설치되어 위아래, 앞과 뒷쪽을 조정 할 수 있습니다.
주요 롤러를 지원 하 고 롤러 경직성 및 신속 평준화 효율을 높이기 위해. 지원 바퀴에 대한 베어링은 밀폐
산화물 슬래그가 베어링에 들어가는 것을 막을 수 있습니다.
기계는 벌레 기어와 벌레 막대기를 채택, 조정하는 큰 토션 양극적 느림 및 압축, 무거운 압축
전력, 그것은 개별적으로 조정할 수 있습니다.
평준화 롤러는 중기반 인덕션 진압, 더 깊은 수준으로 기름이 부족하면 베어링을 태우는 것을 피할 수 있습니다
기계의 수명을 연장할 수 있습니다.
평준화 호스트 기계는 쉽게 작동 할 수있는 중앙 오일 공급을 채택합니다. 주요 구성 요소는 고도의 진동기에 의해 진동.모터는 직류가 작동하는 속도 조절 모터입니다.유로테름 코어 플레이트와 함께 하 고 브레이킹 시간을 줄일 수 있습니다 (일반보다 2/3 더 짧은 브레이킹 시간).
7.회전형절단기:
그 중:수압 스윙 빔 셰어 Q12Y-6*2000
가리는 가벼운 막대판에 적합하기 위해 3도 회전 할 수 있습니다절단하는 것.
깎은 후, 판은평행사,이 방법으로 물질 폐기물을 줄이고 다음 과정에 쉽게 될 것입니다 빛 막대기를 만드는

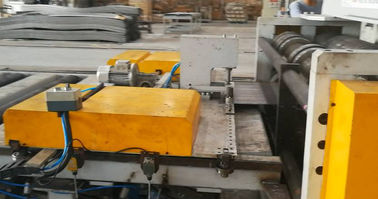

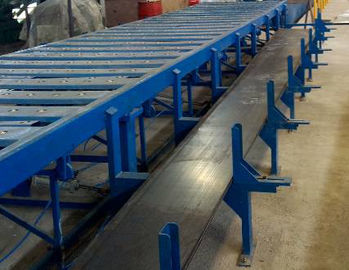

8.P오토메이션 장치와 함께 길이가 많은 지지 테이블 + 돌리:
앞쪽에 돌리바퀴가 있어요두 개의 가장자리절단 단위. 그것은 통제를 위해직선 및 직사각형 판 크기를 절단합니다.돌리 상에 stopper의 위치를 변경하여직사각형 판 크기.
모터 운전을 하는 돌리, 그것은 기둥판의 길이에 따라 테이블에 올바른 위치에 이동 할 수 있습니다.
의테이블모터 드라이브와 함께 롤러, 롤러가 모터에 의해 다이빙되면, 판이 절단으로 이동 할 수 있습니다단위그리고 수동으로 접시를 밀어 넣을 필요가 없습니다.E매우 롤러와 정압 클러치, 그것은 모터와 사슬에 의해 구동 될 수 있습니다시스템, 또한 접시를 이동할 수 있습니다수동판을 조정하는 데
돌리랑 냉동선 모두엣지 절단 장치, 정사각형 판의 올바른 차원을 얻기 위해 중지 밀어 판에 대한 공기 장치가 있습니다.
9- 플릿 상승 장치.
T그의 장치는 두 개의 공기 실린더를 포함하고, 판 길이에 따라 다른 위치에 이동할 수 있습니다.
W판이 절단 장치의 앞에 도달 한 다음, 판은 중지 될 것입니다,이 장치가 상승합니다판, 그래서 돌리는 접시를 클램프하고 움직일 수 있습니다.
이중가장자리절단 기계는 롤링 절단 원리에 기초하여 강철을 절단합니다.
그것은 핫 롤 스틸 판의 스크래프 가장자리를 잘라 라이트 스톨의 정확한 너비를 얻기 위해입니다.
그 중:두 쌍의 칩링 롤러, 모터, 기어박스, 네 개의 블레이드
위와 아래로 두 개의 나사형 롤러, 두 쌍의 절단 블레이드.
나사형 롤러는 절단 블레이드를 어떤 위치로든 조정하기 쉽습니다. 어떤 크기의 판을 절단하기 위해.
11번P오토메이션 장치와 함께 길이가 많은 지지 테이블 + 돌리:
절단 단위의 앞쪽에 돌리 있습니다. 그것은 톱니 절단 정도를 제어합니다.
롤리 톱퍼에 톱퍼 절단 속도를 조절하기 위해
모터 운전을 하는 돌리, 그것은 기둥판의 길이에 따라 테이블에 올바른 위치에 이동 할 수 있습니다.An
오른쪽 판이 움직이는 방향을 얻기 위해 판을 클램프합니다.
의테이블모터 드라이브와 함께 롤러, 롤러가 모터에 의해 다이빙되면, 판이 절단으로 이동 할 수 있습니다단위아니
접시를 수동으로 누르면 됩니다.E매우 롤러와 정압 클러치, 그것은 모터와 사슬에 의해 구동 될 수 있습니다시스템, 또한 할 수 있습니다
접시를 옮기세요수동판을 조정하는 데
돌리랑 냉동선 모두nt 코퍼 절단 장치, 오른쪽 코퍼를 얻기 위해 정지 푸시 플레이트를 위한 공기 장치가 있습니다
절단 각도
12- 플릿 상승 장치.
T그의 장치는 두 개의 공기 실린더를 포함하고, 판 길이에 따라 다른 위치에 이동할 수 있습니다.
W판이 절단 단위의 앞에 도달 한 판이 중지 될 것입니다,이 장치가 상승 할 것입니다판,
돌리는 접시를 클램프하고 움직일 수 있습니다.
13톱니 절단 장치
톱니 절단 기계는 롤링 절단 원리에 기초하여 강철 판을 절단합니다.트라페지움 판을 가져와
특정 톱니 비율로.
그 중:두 쌍의 칩링 롤러, 모터, 기어박스, 위와 아래 칩링 롤러, 두 개의 블레이드
위와 아래로 두 개의 나사형 롤러, 한 쌍의 절단 블레이드.
나사형 롤러는 절단 블레이드를 어떤 위치로든 조정하기 쉽습니다. 어떤 크기의 판을 절단하기 위해.

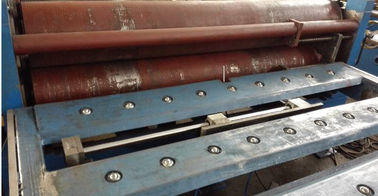

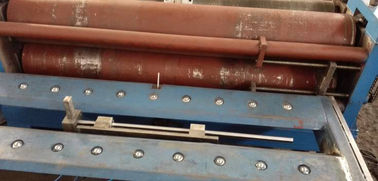

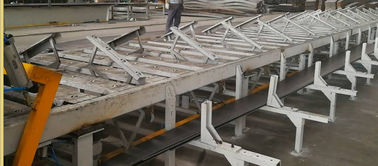

14완성 된 톱니판에 대한 볼 타입 지원 테이블
15.톱니판 하하 및 스파킹 자동 시스템
두 개의 공기긁는 것롤러T그는 바닥 찌르는 롤러는 모터 운전과 함께, 롤러가
모터에 의해 다이빙, 톱니판은 멀리 이동할 수 있습니다절단유닛W판이 움직임을 멈추고, 위로 롤러
위로 올라가면 접시를 풀 수 있는 공간이 됩니다.
U테이블 아래, 이것은 12 단위의 공기 배하 장치입니다.T이봐, 테이블의 중간에 올라갈 수 있습니다, 두 조각
톱니판이 양쪽 스텝으로 미끄러질 겁니다.
16.전기 시스템:
중앙 제어 테이블.
이중 톱니 절단 및 톱니 절단용, 또한PLC, AC 드라이버 인버터 빠른 반응과 좋은 활동의 특징을 가지고,
효율적으로 통제 할 수 있습니다돌리달리는 속도
17수압 시스템:
수압 전력 25L/min
그 중:수압 역, 밸브, 오일 탱크, 관절, 부드러운 파이프, 단단한 파이프 등
18.수압기시스템:
F또는 돌리와 테이블 클러치, 판 상승, 판 배하 장치 등
19옵션:
추가톱니 절단 후 평준화 단위
R강철판의 긴장을 높이고 다음 프로세스를 쉽게합니다.
(이길거리 조명 기둥을 위한 두께가 6mm 이하의 판에 적합한 단위)
20옵션:플릿 오프라인 시스템
(판이 길이로 잘린 후, 시스템은 판을 기계 옆으로 이동시킬 수 있습니다.)
