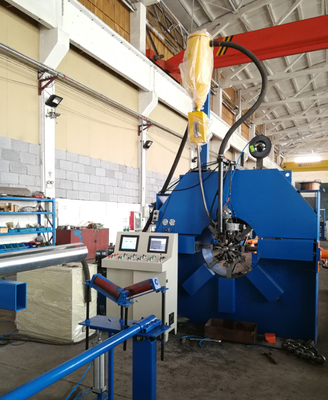

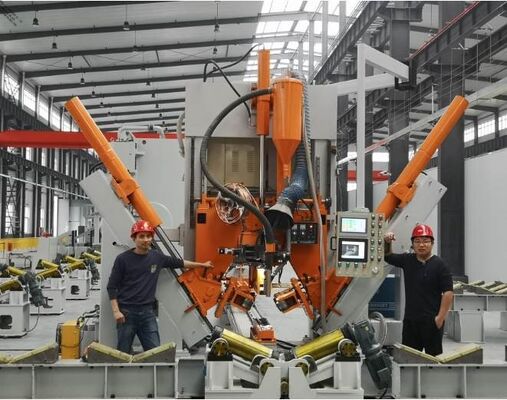

모델 340/14000 가로등 파이프 맞대기 용접기는 일체형 다각형 및 원형 테이퍼(원추형) 가로등 파이프를 위해 특별히 설계된 자동 용접 라인입니다. 파이프를 작은 끝에서 큰 끝까지 거의 남김없이 연속적으로 용접하여 직선적이고 안정적인 이음매를 생성하며, 후속 공정의 수작업을 크게 줄여줍니다. 잠수 아크 용접(SAW) 및 CO₂ 가스 차폐 용접 기능을 모두 갖추고 있어 60mm ~ 340mm의 파이프 직경과 최대 14,000mm의 파이프 길이를 처리할 수 있습니다.

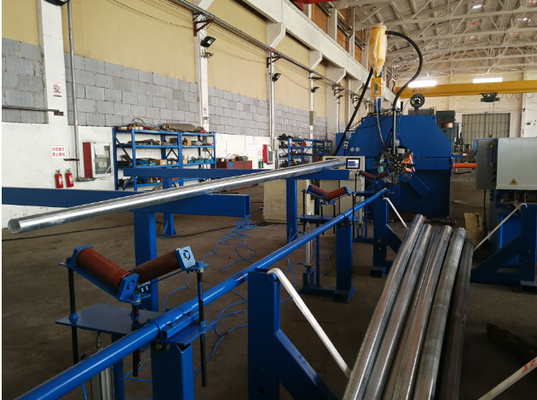

이 기계는 일체형 다각형 및 원형 테이퍼(원추형) 가로등 파이프의 자동 이음매 용접을 위해 설계되었습니다. 속도 조절 모터로 구동되는 돌리는 가로등 파이프를 작은 끝에서 큰 끝으로 끌어당기고, 유압 실린더는 기계 체인과 웜 휠을 통해 클램핑 휠을 밀어 파이프를 닫고 동시에 용접을 수행합니다.
| 항목 | 사양 |
|---|---|
| 작업 가능 직경 | 60–340 mm |
| 작업 가능 길이 | 14,000 mm |
| 돌리 길이 | 2,000 mm |
| 가로등 파이프 두께 | 직경 60–340 mm: 2.8–5 mm; 직경 200–340 mm: 4–8 mm |
| 클램핑 풋 수량 | 8개 (더 많은 클램핑 포인트 = 더 적은 압력, 더 적은 표면 마킹) |
| 펌프 모터 전력 | 4 kW |
| 풀링 돌리 모터 전력 | 4 kW, AC 가변 속도 |
| 용접기 | 500 A (잠수 아크 용접 + CO₂ 가스 차폐 용접) |
| 용접 와이어 직경 | 1.2–2.0 mm (파이프 두께에 따라 선택) |
| 작업 속도 | 1–3 m/min (두께에 따라 다름) |
| 주요 전기 부품 | 유명 국제 브랜드 |
| 주요 주파수 인버터 | 유명 국제 브랜드 |
| 주요 모터 | 평판이 좋은 국제 브랜드 |
| 용접 전원 공급 장치 | 유명 국제 브랜드 |
| 무게 | 6,000 kg |
| 전체 치수 (길이×너비×높이) | 31,000 × 3,000 × 4,500 mm |
