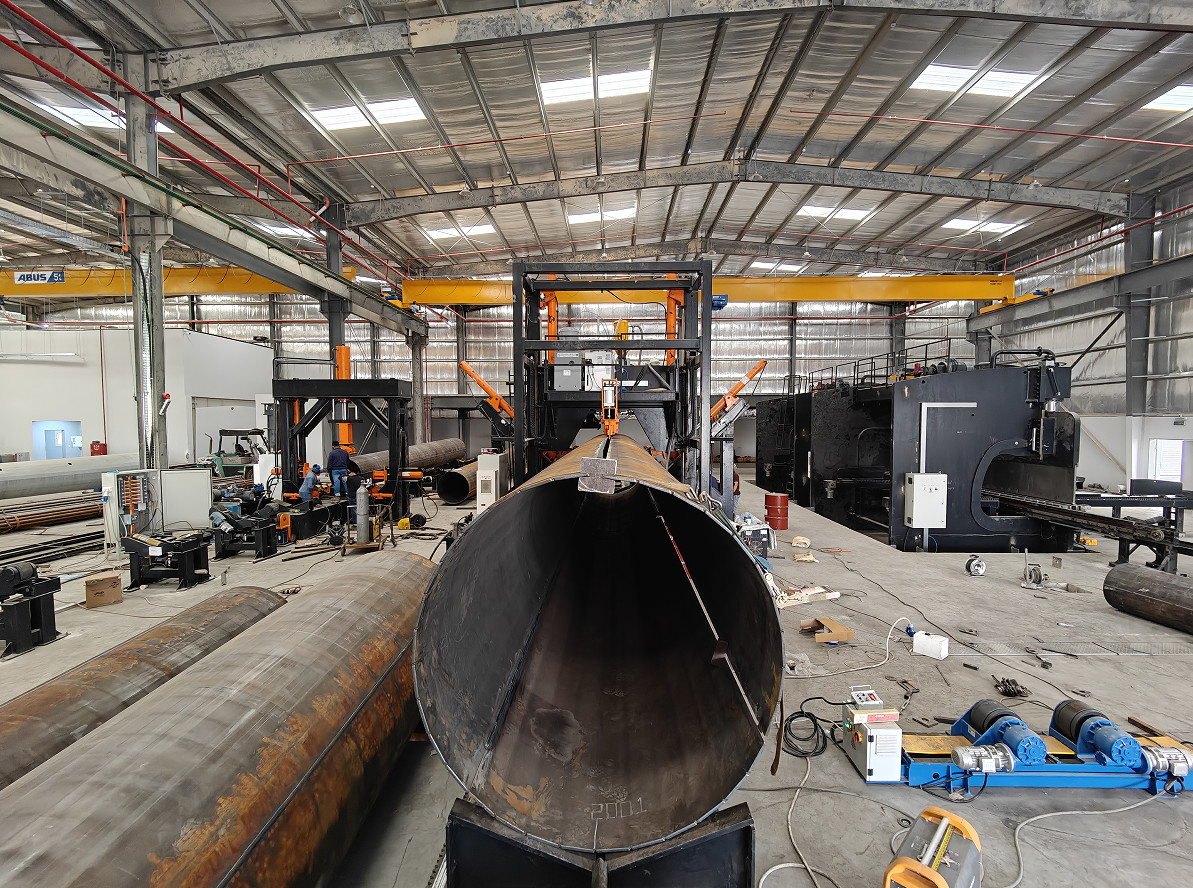

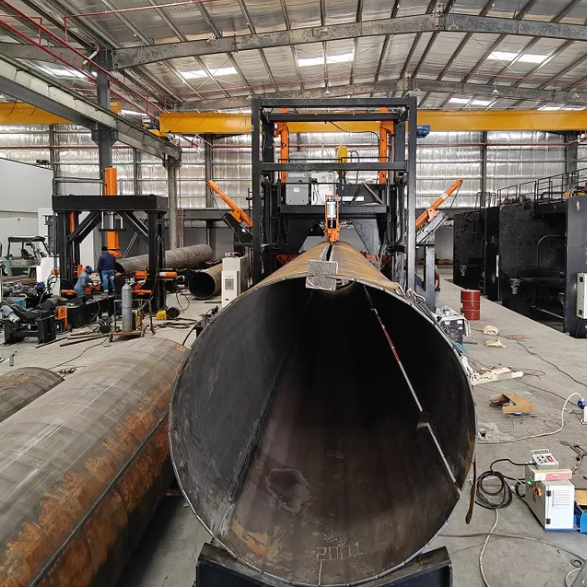

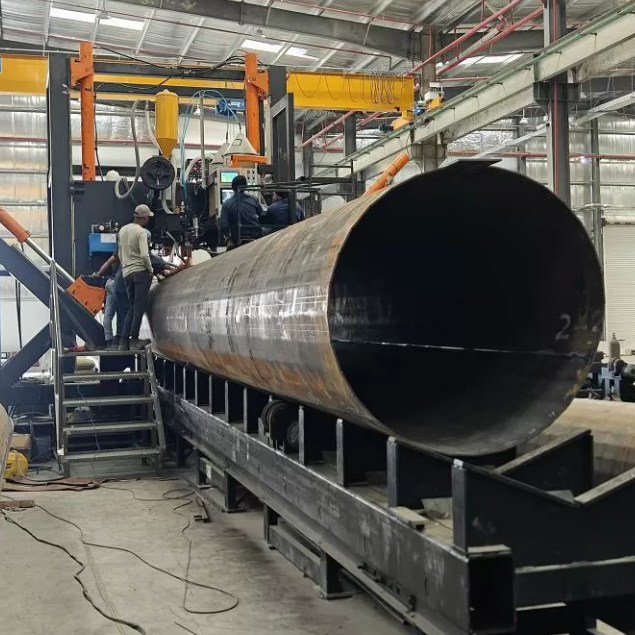

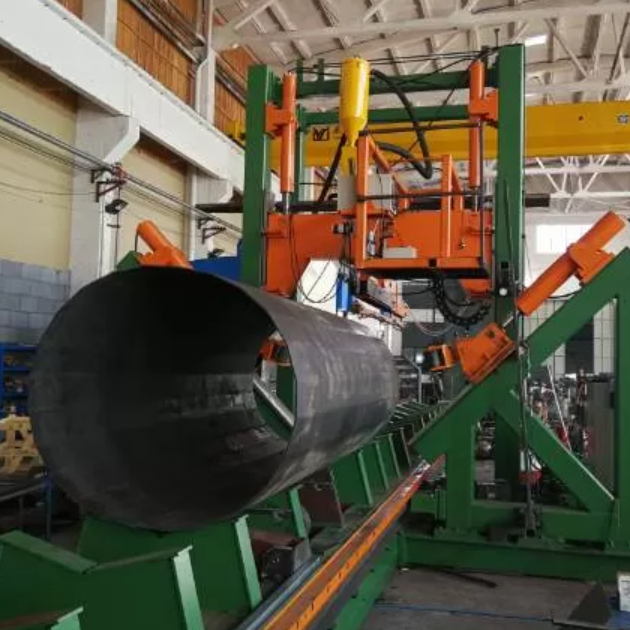

지름 범위 500~2500mm,5G 스톨, 모노폴, 하이마스트 스톨 폐쇄 용접 기계

지름 범위 500~2500mm,5G 스톨, 모노폴, 하이마스트 스톨 폐쇄 용접 기계
Diameter range 500~2500mm,5G pole, monopole, highmast pole shut welding machine
지름 범위 500~2500mm,5G 스톨, 모노폴, 하이마스트 스톨 폐쇄 용접 기계 지름 범위 500~2500mm,5G 스톨, 모노폴, 하이마스트 스톨 폐쇄 용접 기계

큰 이미지 :  지름 범위 500~2500mm,5G 스톨, 모노폴, 하이마스트 스톨 폐쇄 용접 기계

제품 상세 정보:
원래 장소: 우시, 중국
브랜드 이름: CMC
모델 번호: HM2500
결제 및 배송 조건:
최소 주문 수량: 1 세트
가격: according to the customer's requirement
포장 세부 사항: 컨테이너 수송에 적합한 벌거벗은 분해
배달 시간: 120 일
지불 조건: L/C (신용장), 전신환
공급 능력: 그것은 기계 양에 달려있습니다

지름 범위 500~2500mm,5G 스톨, 모노폴, 하이마스트 스톨 폐쇄 용접 기계

설명
강조하다:

자동화된 용접 기계

,

폴란드 용접 기계

CNC POLE SHUT- 용접 기계,

모델: HM2500/13000



모노폴, 하이마스트 폴, 5G 통신 폴을 위해 설계된



지름 범위: 500~2500mm, 두께:정상적으로, 6~20mm, 길이: 13000mm

참고: 기계 또한 더 두께를 할 수 있습니다, 두께가 18 ~ 25mm 경우, 제안 프로세스: 먼저 닫은 용접을 수행하고, 그 다음 표면 용접을 수행합니다.

이중 활 3선 용접 기계

적용 범위: 5G 폴, 모노폴, 하이마스트 폴과 같은 큰 길이 중형 폴 수직 자동 폐쇄 용접에 적합합니다



CNC POLE SHUT-WELDING MACHINE, 그것은 하나의 껍질 또는 두 껍질 유형의 다각형 및 원형 톱니 톱니 톱니 ((동각 톱니)) 에 적합합니다. 그것은 자동 톱니 톱니 라인,기판형 구조가 고정되어 있으며 용접 시스템이 있습니다., V 모양의 완전히 막대기 길이 dolly ((작업 테이블) 속도 조절 이동을 위해 servo 모터와 함께, 수압 실린더는 막대기를 닫기 위해 클램핑 바퀴를 밀어 동시에 용접을 수행합니다.

두 개의 톱니 봉우리를 위해, 첫 번째 톱니 용접이 끝나면, 밑 롤러는 올라가고 두 번째 톱니 용접을 시작하기 위해 다른 톱니 위치로 봉우리를 회전합니다.



독점적 특징:

1.CNC 자동 조정, CNC 시스템, 막대기 지름의 변화와 함께, 자동으로 압력을 조정, 자동으로 압력 발 위치를 조정,자동으로 먹이 속도와 위치를 일치, 부드러운 용접을 보장하기 위해 용접 매듭을 항상 닫힌 상태로 유지하십시오.

2.특별한 CNC 제어 시스템은 발의 왼쪽과 오른쪽 측면 동기화 성능을 매우 좋습니다

3. 이전 공정의 자격을 바탕으로, 용접 후, 막대 용접의 굽힘이 없습니다.그리고 직원이 스프레드 중앙에 기계의 뒷쪽에 막대기를 긁어 회전 할 필요가 없습니다.

4스톨은 V 모양의 작업 테이블 위에 있으며, 그 움직임은 머리와 꼬리의 용접의 안정성을 보장하기 위해 세르보 제어됩니다.머리 에서 꼬리 까지 용접 하는 것 은 용접 되지 않은 꼬리 의 길이를 크게 줄여 준다.

5.클램핑 롤의 수는 3 세트입니다, 장점은 롤의 압력을 줄이고 기둥 표면에 스크래치를 줄입니다. 그것은 팔각형 기둥의 생산에 적합합니다.,다각형 직경과 피침형 직경이 같거나 피침형이 될 수 있습니다.

6V 모양의 작업 테이블 (Dolly) 가 가동 된 빠른 반환 기능을 가지고 있으며, 운영자의 노동 강도를 줄입니다.

7잠수 된 활 용접 기능

8.극 뒤 가이드 장치로,이 적응적으로 조정 될 수 있습니다.실용 운영에서, 용접 매듭의 위치는 거의 조정되지 않습니다. 이는 운영자의 노동 강도를 줄입니다.

9기계 머리에 설치된 카메라를 통해, 용접 매듭은 주요 제어판의 화면에 반영되어 용접 매듭의 추적이 간단하고 쉬워집니다.그리고 용접의 모니터링을 위해 운영자의 노동 강도를 줄이는...

10자체 개발 된 오일 압력 및 CNC 시스템, 용접 스톨을 둥글게하고 변형이 작습니다.

11두 개의 바늘 스톨을 위해, 첫 번째 바늘 용접이 완료되면, 아래 롤러 상승 하 고 두 번째 바늘 용접을 시작 하기 위해 다른 바늘 위치로 스톨을 돌릴

12. 앞 위치에서 부하 및 부하

13내부 구리 블록, 크게 용접 침투율을 향상. 구리 블록은 냉각수를 포함

14- 1명



15선택 사항:

15.1 판 두께가 10mm 이상인 경우, 이중 활 및 이중 전선 (또는 이중 전기 및 세 전선) 잠수 활 용접, DC + AC, DC 용접은 고전류와 저전압을 채택합니다.DC 활은 큰 침투를 얻습니다., AC는 상대적으로 작은 전류와 높은 활 전압을 채택하고, 융합 폭을 증가시키고 아름다운 용접 형성을 얻습니다.용접 성능을 향상시키고 전력 소비를 줄이십시오....

15.2네트워크 시스템

기능: 최신 소프트웨어 및 경험 데이터를 얻기 위해 소프트웨어를 적시에 업데이트하여 원격 오류 진단 및 원격 매개 변수 조정에 고객에게 도움이 될 수 있습니다.그것은 고객이 신속하게 생산을 재개하기 위해 편리합니다.15. 3 기계로 부품





기계는 다음 부분으로 구성됩니다:

  • 세르보가 작동하는 V형 작업 테이블 (돌리)
  • V 테이블의 앞 및 뒷 레일
  • 주요 기판 프레임
  • V형 작업 테이블의 구동 시스템
  • 수압 클램핑 장치 (클램핑 롤러를 포함하여)
  • 철도 공급 시스템과 함께 잠수된 활 용접 시스템
  • 플럭스 복원 시스템
  • 물 냉각 시스템을 갖춘 안쪽 구리 막대
  • 운영 플랫폼
  • 스톨 로테이션 롤러, 2 쌍, 트롤리
  • 수압 시스템
  • 제어 시스템



기술 매개 변수
1 막대기 지름 500~2500mm
2 작업 테이블 길이 13000mm
3 막대기 두께

6~20mm,Q235,Q355

참고: 기계 또한 더 두께를 할 수 있습니다, 두께가 18 ~ 25mm 경우, 제안 프로세스: 먼저 닫은 용접을 수행하고, 그 다음 표면 용접을 수행합니다.

4 클램핑 발량 3개
5 오일 펌프의 모터 파워 3+3 KW
6 V형 작업 테이블 (돌리) 에 대한 서보 모터 전력- 7KW,속도 조절,AC 서보
7 수직 압축 도동 2000mm
8 작동 높이 기둥의 아래쪽 각에서 바닥까지의 거리는:800
9 용접기

이중 전기 3 와이어 잠수 활 용접 기계

동전심 아크 용접 전원 공급원 모델 1250

입력 전력 AC380V, 3단계, 50Hz

가등식 입력 80KVA

출력 전류 dc250a ~ dc1250a

명목 부하 기간 80%

AC 잠수 활 용접 전원 공급 모델 1000A

이름 입력 용량: 125kva

입력 전력 AC380V, 단일 단계, 50Hz

전압 출력 범위: 30 ~ 44V

출력 전류 ac250a ~ ac1250a, 등급 부하 기간 60%

이중 전기 3선 용접기 브랜드: Kaiyuan

10 용접선 지름 이중 전력 3선: 단일 전선: 4.0, 이중 유선: 2x1.6
11 용접속도

0.3 ~ 1.5m/min 무단 조절

참고: 다른 두께, 다른 속도)

12 용접 방향 큰 끝에서 작은 끝으로 용접
13 용접 침투율 80~90%
14 전기 부품 슈나이더 (프랑스 브랜드)
15 CNC 시스템 PLC 시멘스 (독일 브랜드)
16 V형 작업 테이블 (돌리) 모터 세르보 모터
17 용접기 브랜드 항목 9
18 무게 25톤
19 크기 31000x7000x6200mm (LXWXH)



지름 범위 500~2500mm,5G 스톨, 모노폴, 하이마스트 스톨 폐쇄 용접 기계 0
