제품 상세 정보:
|
강조하다: | 자동화된 용접 기계,전등 기둥 용접 기계 |
---|

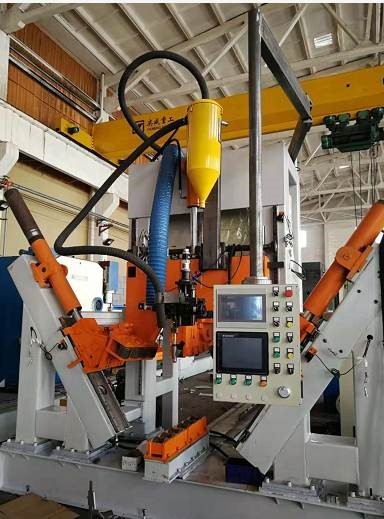

CNC 5G POLE SHUT-WELDING 머신
모델: HM500/14000
디자인 모노폴, 하이마스트, 5G 스톨
롤러 타입
특수 설계된 모노폴,고등 기둥,5G 통신 기둥,정상적인 거리등 기둥
표준: 지름 범위:200~500mm, 두께:4~12mm, 길이:14m
선택: 지름 범위:60~500mm, 두께:3~12mm, 길이가:14m
표준 단일 아크 단일 와이어 잠수 아크 용접 기계
적용 범위:
적용 범위: 5G 폴, 모노폴, 하이마스트 폴 및 일반 거리 라이트 폴과 같은 큰 길이 중형 폴 수직 자동 폐쇄 용접에 적합합니다
이 기계는 보통 중형 다각형 및 피침형 막대기를 용접하기에 적합하며, 특히 단 하나의 매듭을 가진 막대기에 적합합니다. 그것은 자동 용접 라인입니다.트롤리는 속도 조절 모터가 장착되어 있습니다수압 실린더는 압력 바퀴가 동시다발적으로 막대기를 꽉 잡아 접속하도록 합니다.
독점적 특징:
1.CNC 자동 조정, CNC 시스템, 막대기 지름의 변화와 함께, 자동으로 압력을 조정, 자동으로 압력 발 위치를 조정,자동으로 먹이 속도와 위치를 일치, 부드러운 용접을 보장하기 위해 용접 매듭을 항상 닫힌 상태로 유지하십시오.
2. 이전 공정의 자격을 바탕으로, 용접 후, 막대 용접의 굽힘이 없습니다.그리고 직원이 스프레드 중앙에 기계의 뒷쪽에 막대기를 긁어 회전 할 필요가 없습니다.
3.주행봉은 주파수 변환으로 제어되며, 전기 브레이크 정지 기능으로 머리와 꼬리 용접의 안정성을 보장합니다.이 시스템은 작은 끝에서 하단 끝까지 전체 영역과 거의 왼쪽 길이를 웰딩 밖으로 웰딩 할 수 있습니다이 방법은 다음 프로세스의 수동 작업을 줄입니다.
4.클램핑 롤의 수는 3 세트입니다, 장점은 롤의 압력을 줄이고 기둥 표면에 스크래치를 줄입니다. 그것은 팔각형 기둥의 생산에 적합합니다.,다각형 직경과 피침형 직경이 같거나 피침형이 될 수 있습니다.
5.추기형 트롤리는 모터화 된 빠른 반환 기능으로, 조작자가 수동으로 밀어 넣을 필요가 없으며 운영자의 노동 강도를 줄입니다.
6후면 밀기 트롤리는 기압 클램핑 장치로 수동 클램핑에 비해 간단하고 빠릅니다.
7.탈주면은 롤러 타입으로, 그것은 로딩 및 탈주에 편리하며, 상류 및 하류 재료의 자동화를 실현하는 데 유리한 것입니다.로딩 및 배하 작업자는 장거리 이동을 피하기 위해 같은 쪽에있을 수 있습니다. 운영자는 호스트 기계의 위치에서 작업 할 필요가 있습니다. 이는 노동 강도를 크게 감소시킵니다.
8자체 개발 된 오일 압력 및 제어 동기화 시스템은 열대에 대한 요구 사항을 줄여 열대 가접 후 더 둥글고 변형이 덜됩니다.
9- 1명
10- 로커 래크, 5 세트 ( 12,14m 스틸에 적합)
11구매자의 작업실의 배열에 따라 다른 작업 방향의 기계가 제공될 수 있습니다.
12.고객의 특별한 요구 사항에 따라, 기계는 특별히 설계되고 제조 될 수 있습니다
13기계 머리에 설치된 카메라를 통해, 용접 매듭은 주요 제어판의 화면에 반영되어 용접 매듭의 추적이 간단하고 쉬워집니다.그리고 용접의 모니터링을 위해 운영자의 노동 강도를 줄이는.
14선택: 지름 범위:60~500mm, 두께:3~12mm, 길이:12mm
기계는 다음 부분으로 구성됩니다:

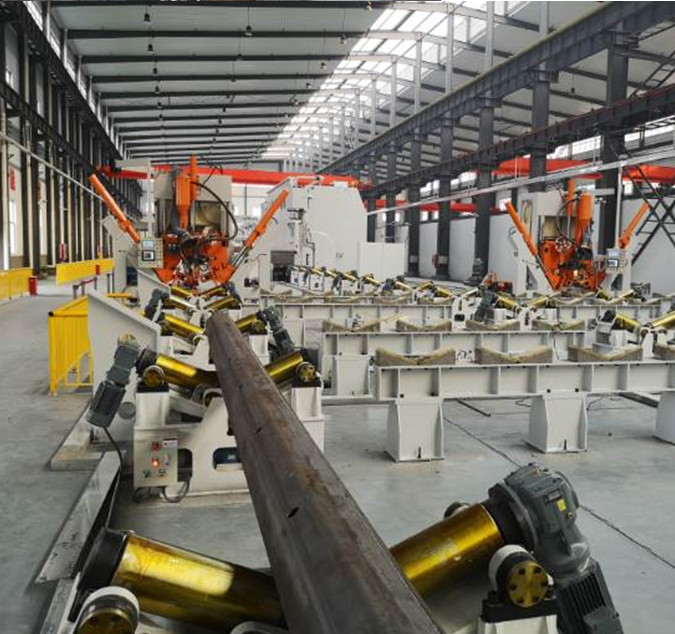

1트롤리 이동을 위한 긴 작업 테이블
2주요 항타리 프레임
3트롤리 드라이브 시스템
4. 로커 래크, 5 세트 ( 12,14m 기둥에 적합)
5. 수압 클램핑 부품 (중심 크기의 막대기에 적합한 클램핑 롤러를 포함하여)
6. 배심 류 용접 시스템, 와이어 공급 시스템
7플럭스 복원 시스템
8수압 시스템
9.제어 시스템
10카메라, 용접 시트 모니터링 시스템
11클램핑 롤러, 고객의 스톨 요구 사항에 따라.
모노폴 하이 마스트, 5G 폴 폼에 적합한 1 세트.
선택 사항: 일반 거리등 기둥에 적합한 1개 세트,최저 지름 60mm ((둥근 기둥과 피침형 기둥)
선택 사항: 일반 거리등 기둥에 적합한 1개 세트, 최소 지름 60mm (팔각형 기둥)
선택: 일반적인 거리 조명 기둥에 적합한 후방 클램핑 장치 세트. (1 ~ 2 미터 긴 팔과 같은 매우 짧은 길이의 기둥에 적합한 작은 도구 포함)
기술 매개 변수 | ||
1 | 막대기 지름 |
200~500mm 표준 60~500mm 옵션 |
2 | 작업 테이블 길이 | 14000mm |
3 | 막대기 두께 |
3~12mm, Q235, Q345 100 지름, 6mm 두께, 80 지름, 5.5mm 두께를 충족) |
4 | 클램핑 발량 | 3개 |
5 | 오일 펌프의 모터 파워 | 4+4 KW |
6 | 이동용 모터 전력 | 4KW 속도 조절 |
7 | 수직 압축 도동 | 500mm |
8 | 작동 높이 | 기둥 아래쪽 각에서 바닥까지의 거리:850mm |
9 | 용접기 |
1000A,잠수된 활 용접 표준 구성: 단일 활 단일 와이어, |
10 | 용접선 지름 | 2mm, 3.2mm, 용접 와이어 지름은 막대기 두께에 따라 달라집니다. |
11 | 용접속도 |
0.8~3.0m/min 무단 조절 참고: 다른 두께, 다른 속도) |
12 | 용접 침투율 | 80 % |
13 | 전기 부품 | 슈나이더 (프랑스 브랜드) |
14 | CNC 시스템 PLC | 시멘스 (독일 브랜드) |
15 | 용접기 브랜드 | 화완, 중국 브랜드 |
16 | 무게 | 8톤 |
17 | 크기 | 31000x3500x4500mm (LXWXH) |
