Highmast와 monopole 솔기 용접 기계
Created with Pixso.

최대 지름 2200mm 고등 기둥 및 모노폴 톱니 용접 기계

최대 지름 2200mm 고등 기둥 및 모노폴 톱니 용접 기계

Brand Name: CMC
MOQ: 1 세트
가격: According to requirements
Supply Ability: 협상하십시오
Detail Information
원래 장소:
우시, 중국
포장 세부 사항:
콘테이너 선박을 위한 Sutable
공급 능력:
협상하십시오
강조하다:

2200mm Monopole 솔기 용접 기계

,

2200mm Highmast 솔기 용접 기계

Product Description



고등과 단극 톱니 용접 기계, 최대 지름 2200mm

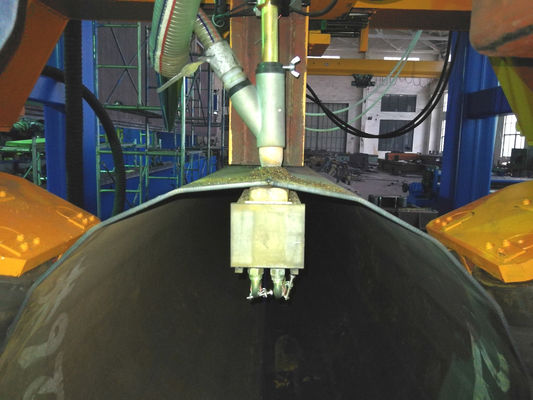

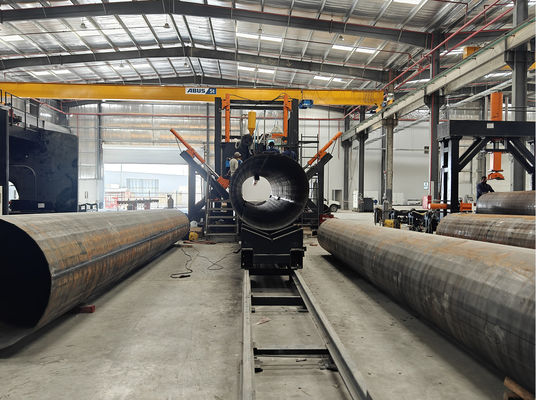

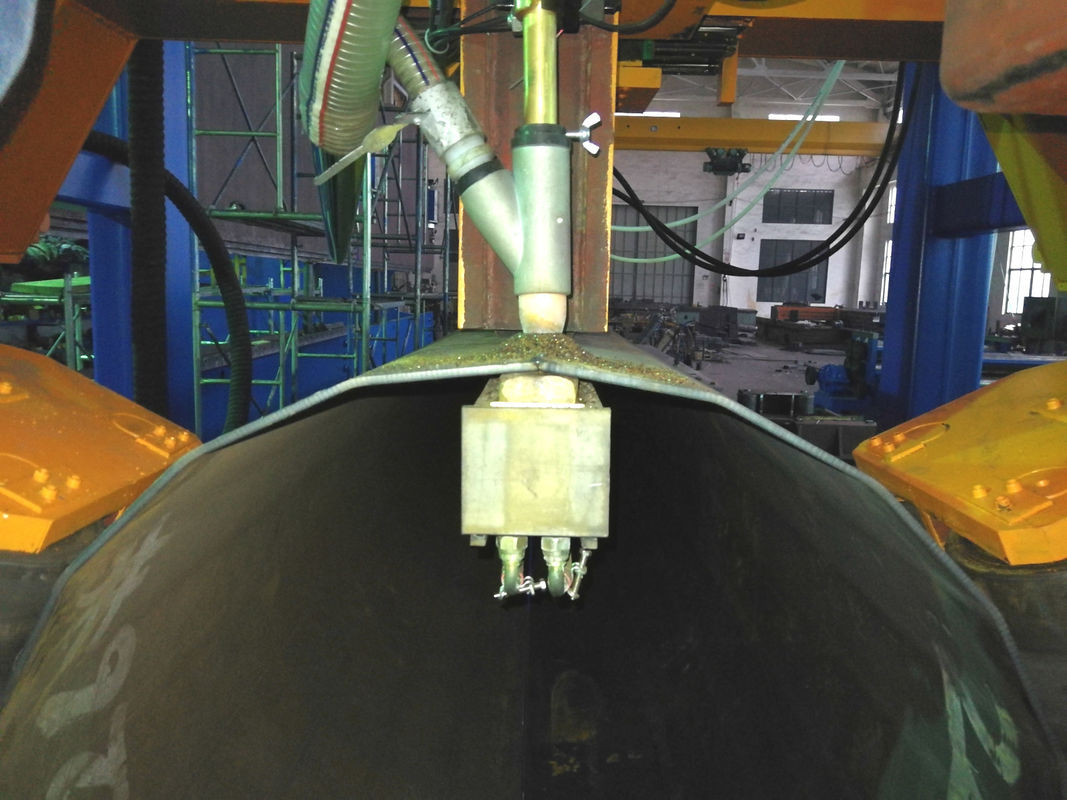

HIGHMAST POLE AND MONOPOLE SHUT-WELDING MACHINE, 그것은 하나의 껍질 또는 두 껍질 유형 다각형 및 원형 톱니 폴에 적합합니다. 그것은 자동 용접 라인,기판형 구조가 고정되어 있으며 용접 시스템이 있습니다., 완전히 스톨 길이 트롤리 SERVO 모터로 속도 조절 이동, 수압 실린더는 클램핑 휠을 밀고 스톨을 닫고 동시에 용접합니다.

두 개의 톱니 봉우리를 위해, 첫 번째 톱니 용접이 끝나면, 밑 롤러는 올라가고 두 번째 톱니 용접을 시작하기 위해 다른 톱니 위치로 봉우리를 회전합니다.



기계는 다음 항목을 포함합니다:

  1. 트롤리 및 스톨 이동을 위한 긴 작업 테이블.

  2. 주요 항타리 단위

  3. 스톨 트롤리 이동용 구동 시스템

  4. 수압 클램핑 (봉지용 클램핑 휠을 포함한다)

  5. 용접 전선 공급 시스템을 포함한 잠수弧 용접 시스템.

  6. 플럭스 복원 시스템

  7. 물 냉각 시스템을 갖춘 안쪽 구리 막대

  8. 상승형 롤러 2개

  9. 수압 시스템

  10. 제어 시스템



기술적 특징
1 가용 지름 300~2200mm
2 가용 길이 18000mm
3 직경 두께 5~25mm
4 클램핑 발량 3개
5 펌프용 모터의 힘 5.5 KW
6 트롤리의 이동 모터 7KW, AC 서보
7 수직 이동 도동 2000mm
8 수직 이동 노동력 39톤 ((2개 실린더 x19.5톤)
9 부근 이동 노동력 32톤 × 2개
10 용접기

표준 구성:

이중 활 이중 와이어 잠수 활 용접

동전도 잠수弧 용접 전원 공급 모델 ZD5-1250B:

입력 전력 AC380V, 3단계, 50Hz

가등식 입력 88KVA

출력 전류 DC250A DC1250A

부하의 명목 지속시간 100%

AC 전류 잠수 활 용접 전원 공급 모델 BXL5-1250:

입력 전력 AC380V, 2단계, 50Hz

입력 110KVA

출력 전류 DC250A DC1250A

명목 부하 기간 60%

용접기 브랜드: Tangshan Kaiyuan



용접기

옵션: 미국 링컨

이중 활 이중 와이어 잠수 활 용접

DC 잠수 활 용접 전원 공급 모델 DC-1000

유선 공급 장치: NA3

제어기: NA3

AC 전류 잠수 활 용접 전원 공급 모델 AC-1200

유선 공급 장치: NA3

제어기: NA4

11 용접선 지름 3 ~ 5mm 용접 철, 선택하기 위해 스톨 두께에 따라
12 작업 속도 0.2~1m/min (참고: 각기 다른 두께의 속도는 다를 수 있습니다)
13 용접 방향 웰딩 시작 밑 큰 끝에서 상단 작은 끝으로 샤프트.
14 침투 능력 90 %
15 주요 전기 요소 슈나이더 (프랑스 브랜드)
16 PLC 시멘스
17 주 모터 브랜드 (하이드라울릭 펌프용) 시멘스
18 세르보 모터 시멘스
19 용접 전력 브랜드 및 모델

잠수 된 아크 용접

카이우안 (중국의 파나소닉 얀판 공장)

옵션: 미국 링컨

20 무게 30톤
21 전체 크기 (mm) 43000x6500x5500mm (LXWXH)
