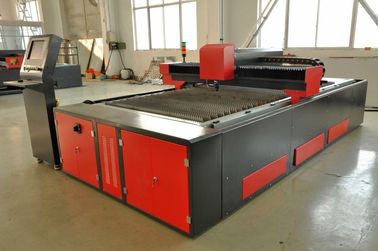

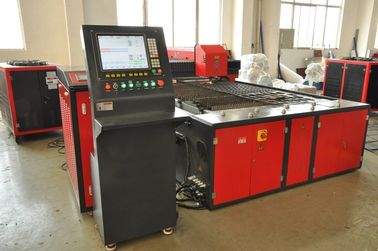

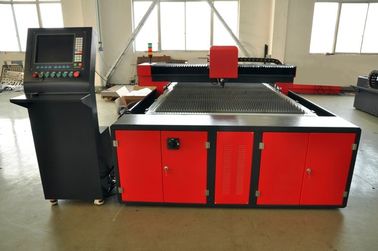

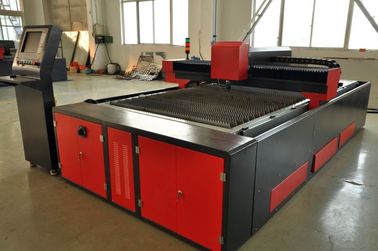

판금을 위한 CNC YAG 레이저 절단기 500W 1500년 x 3000
1. 절단 견본 가공의 효력 도표
광고 낱말, 가공하는 판금, 일 조각 절단
2. 특징
2.1 높은 정밀도: 예술 낱말과 도표의 정밀도 부속 그리고 종류에 자르기에 적용 가능하십시오.
2.2 빠른 속도: 선 절단 보다는 더 많은 것 200 시간입니다.
2.3 개악에 쉽지 않음 작은 열 애정. 솔기를 자르는 것은 편평하고 아름답습니다, 연속적인 가공을 위한 필요.
2.4 고가 비율: 가격은 유사한 성과 이산화탄소 레이저 절단기의 1/3, 그리고 동일한 효력 CNC 기계의 5분의 2입니다.
2.5 저가: 그것은 동일한 이산화탄소 레이저 절단기의 1/10에 단지 1 8번째입니다. 비용은 시간 당 USD 4.8-6.4입니다. 이산화탄소 레이저 절단기의 비용은 시간 당 USD 24-38.4입니다.
2.6 낮은 연속적인 유지 비용: 그것은 동일한 이산화탄소 레이저 절단기의 단지 1/10 1 15, 그리고 1/3에서 동일한 효력 CNC 기계의 1/4입니다.
2.7 안정되어 있는 기능은 지속적인 생산을 보장합니다. 단단한 YAG 레이저는 레이저 지역에 있는 안정되어 있는 가장 성숙한 제품의 한개입니다.
2.8 CNC 기계와 비교되는 이점:
(1) 복잡한 구조의 종류의 가공 완료할 수 있습니다. 그것은 컴퓨터에 인출된 어떤 모양든지 삭감할 수 있습니다.
(2) 형태를 여는 필요 없음. 제품은 도표가 컴퓨터에 인출되자마자 행해질 것입니다. 그것은 신제품을 빨리 개발하고 비용을 삭감할 수 있습니다.
(3) 자동적인 추적 체계가 있습니다, 그래서 편평한 절단 및 어려운 지상 절단을 둘 다 할 수 있습니다.
(4) CNC 기계는 복잡한 기술 필요 조건을 만족시킬 수 없습니다, 그러나 레이저 절단기는 할 수 있습니다.
(5) 매끄러운 표면 및 고도 제품은, 그 CNC 할 수 없습니다 기계로 가공합니다.
(6) 모양에 의하여 형성된 상자는 (0.5m의 간격 안에) 구멍과 강저로 할 수 있는 장치를 필요로 합니다. CNC 기계는 그것으로 할 수 없습니다, 그러나 YAG-3015 레이저 절단기는 그것을 해결할 수 있습니다.
3. 적용되는 물자
스테인리스, 탄소 강철, 합금 강철, 봄 강철, 알루미늄, 구리, 티타늄, 등등에 있는 격판덮개 또는 관에 자르기에 적용 가능한. 그것에는 단단한 과민한 합금 강철의 종류에 대한 우수한 가공 효력이 있습니다.
4. 신청 분야
판금 가공, 금속 상품, 부엌 가전용품, 높 단호한 장치, 전기 통제 상자, 자동차 부속, 유리, 포스터, 기술, 점화 그리고 정확한 부속에서 널리 이용되는.
5. 장비 특성과 기술적인 이점
YAG-3015 레이저 절단기는 발전기로 크세논 램프와 더불어 즉시 녹 그리고 증발을, 일으키는 원인이 되기 위하여 목표에 집중된 강력한 레이저에 의해 달성됩니다. 자동적인 절단은 디지털화된 기계공 체계에 의해 통제됩니다. 이 기계는 레이저, 디지털 방식으로, 및 정확한 기계공의 기술을 집광했습니다.
6. 장비 분대
그것은 맥박 YAG 레이저, 맥박 레이저 힘, 레이저 냉각 장치, 외부 가벼운 경로 체계, 통제 시스템, 등등으로 주로 위로 만듭니다.
1의 시스템 구조
| 품목 | 이름 |
양 (조각) |
말 |
| 1 | 맥박 YAG 레이저 | 1 | U.S. 특별한 기술 구조 정신 토치 |
| 2 | 레이저 전기 관제사 | 1 | 전기로 통제된 고주파 맥박 |
| 3 | 특별한 냉각 장치 | 1 | 특별한 레이저 장비 |
| 4 |
광학계 속도 확장 렌즈 분광기 집중시키는 렌즈 |
1 | 디자인된 독일 기술 및 스페셜을 채택합니다. 광학 렌즈는 직접 facular의 질, 영향 절단 솔기와 플랜지의 질, 절단 속도 및 간격에 영향을 미칩니다. |
| 5 | 수입된 자동 귀환 제어 장치 모터 | 1 | 대만에서 수입된 Panasonic 자동 귀환 제어 장치 모터 및 수입된 나사 및 가로장 |

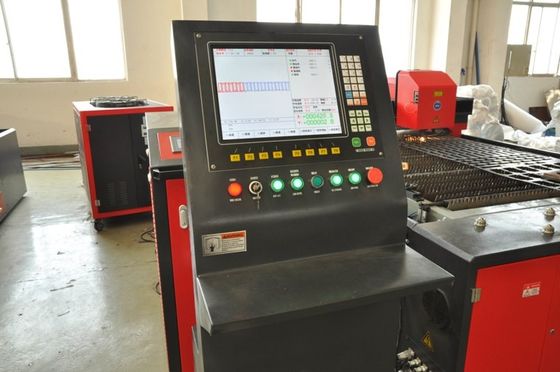

| 6 | 통제 시스템 | 1 | CNC |
| 7 | 레이저 표시 체계 | 1 | 반도체 (빨간불) |
주요 장비는 단단한 레이저 절단기의 기술적인 성과를 개량하기 위하여 레이저 전기 관제사, 레이저 토치 및 광학 렌즈입니다. 3개 부속은 절단기의 레이저 기술적인 수준을 결정합니다. 우리는 절단 기술적인 성과가 3개 부속의 혁신 덕분에 아시아에 있는 주요한 위치에서 서 있다는 것을 깨닫습니다.
2의 주요 장비
| 주요 콤포넌트 | 간단한 묘사 | 말 |
| 레이저 | 미국 기술적인 레이저 토치 | 부 A는 부분 B.의 권위 없이 600W 유형의 혼자서 밀봉된 공장을 제거하지 않을 것입니다. |
| 레이저 힘 | 맥박 레이저 힘 | 특별한 YAG 절단기 |
| CNC 가동 테이블 | 그것은 강철 구조물 용접, 선반 구조 가공하는, 긴장 실패 수입한 구르는 나사 TBI, 강선 가로장 HIWIN, 및 Panasonic 자동 귀환 제어 장치 모터 채택합니다. | 그것에는 단단히 출력하고, 누르고 비우기의 보조 장비가 있습니다. |
| 통제 시스템 | FLSK F-7500 | |
| 중첩 소프트웨어 | InteGNPS | |
| 냉각 장치 | 두 배 순환 체계, 온도 경보, 교류 보호 및 수위 보호. | 힘 주파수 7P |
| 고도 관제사 | HYD CNC-300 |
3의 주요 기술적인 매개변수:
| 기술적인 지시자 | 기술적인 매개변수 |
| 파장 | 1064nm |
| 최대. 레이저 힘 | 500W |
| 맥박 폭 | 조정가능한 0.2~20ms 지속적으로 |
| 맥박 주파수 | 조정가능한 1~500Hz 지속적으로 |
| 두기 | 빨간불 표시 |
| 효과적인 프로세스 지역 | 1500mm*3000mm |
| x 반복되는 y-축 정확도를 두기 | ±0.03mm |
| 지원 사진 체재 | DXF, DWG, PLT, etc. (Corel 지원 자동 CAD 소프트웨어, 끌기 소프트웨어) |
| 소모되는 총 힘 | ≤ 30KW |
| 전력 공급 | 3 단계, 4개의 철사, AC, 380V, 50Hz, 60A |
| 전반적인 차원 (L×W×H) | 4560mm×2450mm×1560mm |
