| 브랜드 이름: | CMC |
| MOQ: | 1 세트 |
| 가격: | Negociate |
| 지불 조건: | TT, LC, FOB, CIF |
| 공급 능력: | 협상하십시오 |

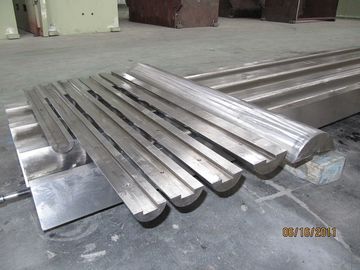

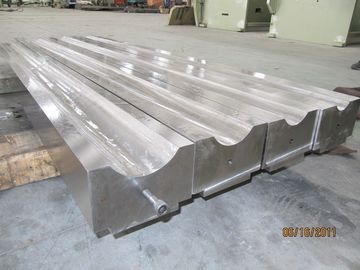

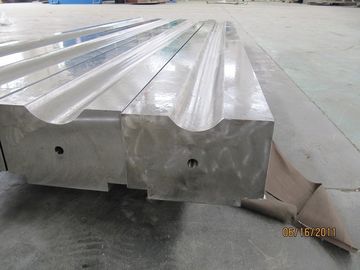

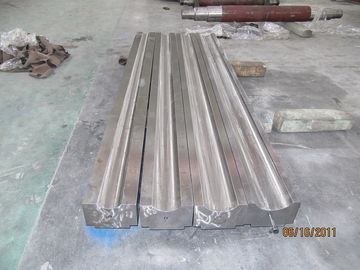

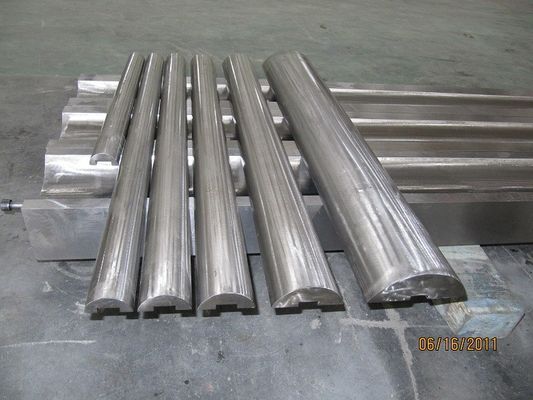

프레스 브레이크 기계 도구 / 일반 도로 기둥 / 높은 기둥 / 모노 기둥에 대한 다이
빠른 세부 사항:
| 이름 | 다른 이름 | 브랜드 이름 | CMC |
| 원형/순환형/모양형 광대대 기구 |
|
특징 | 하나의 도구 세트에서 그것은 두 개의 톱니 비율을 가질 수 있습니다: 11/1100 및 12.5/1000, 전체 길이 16 미터. 전체 단어에서, 95% 폴 11/11000 비율, 5% 12.5/1100 |
| 용량 | 미노 오드 60mm를 만들기 | 장점 | 이 피침 모양의 도구로, 빛 기둥은 매우 둥글다 |
적용:
CNC 프레스 브레이크에 피침 모양의 조명 기둥을 만드는
사양
| 피침형 광대 기구 | ||||||||||||||||
| 바닥 도구의 경우, 1면 소형률 11/1000 | ||||||||||||||||
| 도구 길이 | 16 | m | ||||||||||||||
| 톱니율: | 11 | /1000 | ||||||||||||||
| 작은 끝 OD: | 60 | mm | ||||||||||||||
| 과다 복용: | 236 | mm | ||||||||||||||
| 골반 두께: | 4 | mm | ||||||||||||||
| 아래와 같은 크기를 할 수 있습니다. | ||||||||||||||||
| 빛 스톨 길이, 작은 끝 바깥 지름, 큰 끝 바깥 지름 테이블 | ||||||||||||||||
| 작은 끝 OD (mm) | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 |
| 기둥 길이가 (m) | 큰 끝 바깥 지름 테이블 (mm) | |||||||||||||||
| 2 | 82 | 92 | 102 | 112 | 122 | 132 | 142 | 152 | 162 | 172 | 182 | 192 | 202 | 212 | 222 | 232 |
| 3 | 93 | 103 | 113 | 123 | 133 | 143 | 153 | 163 | 173 | 183 | 193 | 203 | 213 | 223 | 233 | |
| 4 | 104 | 114 | 124 | 134 | 144 | 154 | 164 | 174 | 184 | 194 | 204 | 214 | 224 | 234 | ||
| 5 | 115 | 125 | 135 | 145 | 155 | 165 | 175 | 185 | 195 | 205 | 215 | 225 | 235 | |||
| 6 | 126 | 136 | 146 | 156 | 166 | 176 | 186 | 196 | 206 | 216 | 226 | 236 | ||||
| 7 | 137 | 147 | 157 | 167 | 177 | 187 | 197 | 207 | 217 | 227 | ||||||
| 8 | 148 | 158 | 168 | 178 | 188 | 198 | 208 | 218 | 228 | |||||||
| 9 | 159 | 169 | 179 | 189 | 199 | 209 | 219 | 229 | ||||||||
| 10 | 170 | 180 | 190 | 200 | 210 | 220 | 230 | |||||||||
| 11 | 181 | 191 | 201 | 211 | 221 | 231 | ||||||||||
| 12 | 192 | 202 | 212 | 222 | 232 | |||||||||||
| 피침형 광대 기구 | ||||||||||||||||
| 바닥 도구의 경우, 한쪽은 12.5/1000의 톱니 비율로 | ||||||||||||||||
| 도구 길이 | 16 | m | ||||||||||||||
| 톱니율: | 12.5 | /1000 | ||||||||||||||
| 작은 끝 OD: | 60 | mm | ||||||||||||||
| 과다 복용: | 260 | mm | ||||||||||||||
| 골반 두께: | 4 | mm | ||||||||||||||
| 아래와 같은 크기를 할 수 있습니다. | ||||||||||||||||
| 빛 스톨 길이, 작은 끝 바깥 지름, 큰 끝 바깥 지름 테이블 | ||||||||||||||||
| 작은 끝 OD (mm) | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 |
| 기둥 길이가 (m) | 큰 끝 바깥 지름 테이블 (mm) | |||||||||||||||
| 2 | 85 | 95 | 105 | 115 | 125 | 135 | 145 | 155 | 165 | 175 | 185 | 195 | 205 | 215 | 225 | 235 |
| 3 | 98 | 108 | 117.5 | 128 | 138 | 148 | 158 | 168 | 178 | 188 | 198 | 208 | 218 | 228 | 238 | 248 |
| 4 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 | 220 | 230 | 240 | 250 | 260 |
| 5 | 123 | 133 | 142.5 | 153 | 163 | 173 | 183 | 193 | 203 | 213 | 223 | 233 | 243 | 253 | ||
| 6 | 135 | 145 | 155 | 165 | 175 | 185 | 195 | 205 | 215 | 225 | 235 | 245 | 255 | |||
| 7 | 148 | 158 | 167.5 | 178 | 188 | 198 | 208 | 218 | 228 | 238 | 248 | 258 | ||||
| 8 | 160 | 170 | 180 | 190 | 200 | 210 | 220 | 230 | 240 | 250 | 260 | |||||
| 9 | 173 | 183 | 192.5 | 203 | 213 | 223 | 233 | 243 | 253 | |||||||
| 10 | 185 | 195 | 205 | 215 | 225 | 235 | 245 | 255 | ||||||||
| 11 | 198 | 208 | 217.5 | 228 | 238 | 248 | 258 | |||||||||
| 12 | 210 | 220 | 230 | 240 | 250 | 260 | ||||||||||
