전등 기둥 12000mm를 위한 경제적인 높은 돛대 전등 기둥 생산 라인/절단기

길이 선에 경제적인 커트 - 가위 및 가이드 단위 없는 6m 8m 10m 12m 14m 전등 기둥을 위한 전등 기둥 기계.

빠른 세부 정보:

설명:

기술적인 모수

1. 재료의 두께: Q235A 열간 압연 연강의 경우 2mm-6.0mm

2. 재료의 폭: 800-1600mm

3. 강철 코일의 무게: 최대 15 톤

4. 강철 코일의 내경: Φ500mm-Φ750mm

5. 레벨링 속도: 5- 15m/min

6. 레벨링 롤러의 수: 13

7. 레벨링 롤러 직경 : 130mm

8. 가늠자의 길이 범위: requirments에 따라 2000~12000mm.

10. 절단길이 허용오차 : ±15mm (8m 길이 플레이트 기준)

11. 메인 레벨링 모터 전력 : 37kw (총 약 57KW)

12. 기계를 위한 폭 지역: 대략 7000mm

애플리케이션:

그것은 한 면 작은 폭, 한 면 큰 폭 강판을 얻기 위해 전등 기둥 재료 풀기, 레벨링, 절단, 긁힌 가장자리 슬리 팅 및 테이퍼 슬리 팅 공정을위한 것입니다.

명세서

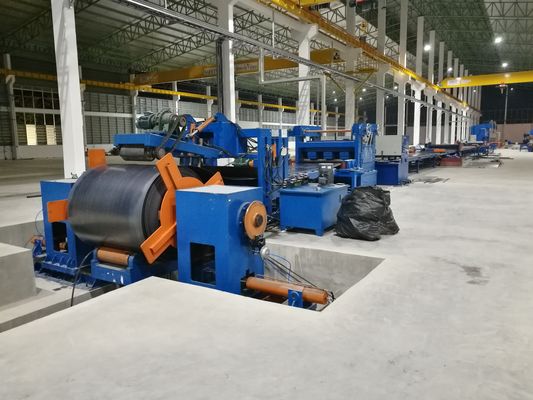

1. 스틸 코일 로딩 돌리 카:

위아래로: 유압

수평 이동: 전동

최대 적재 중량: 15Tons

2. 유압식 더블 헤드 우산형 디코일러:

포함: 자동화된 지불, 모터, 감속기,

체인 시스템은 회전을 위해 이동합니다.회전 방향은 시계 방향 및 시계 반대 방향일 수 있습니다.

개폐: 유압

최대 적재 중량: 15Tons

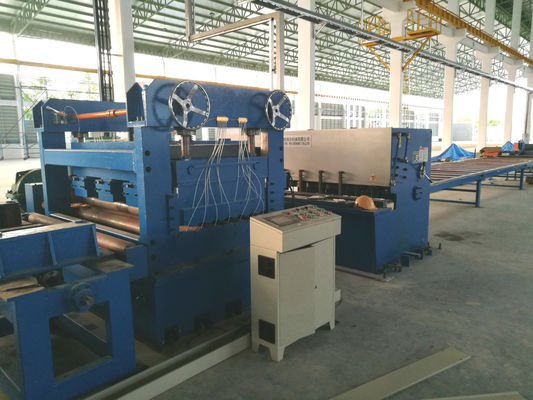

3. 레벨링 유닛:(2개의 레이 타입),

2개의 층 롤러 레벨러,

2개의 공급 롤러를 포함한 13개의 롤러, 11개의 레벨링 롤러

레벨링 롤러 재질:42Cr.직경: 130mm, 담금질된 경우

두 개의 레이어 레벨링 롤러, 모터 구동 웜 나사는 레이어를 위아래로 조정합니다..

전송 시스템에는 속도 조절 가능한 모터, 감속기 등이 포함됩니다.

공급 롤러 위/아래 움직임은 유압식입니다.

단위는 안내 체계로 입니다

길이 측정

길이 계수 인코더가 롤러에 설치됨

4, 절단(고객이 준비한 수동 플라즈마 절단기)

5. 더블 에지 슬리팅 유닛.

열연강판의 긁힌 모서리를 슬리팅하여 전등 기둥의 정확한 폭을 얻기 위한 것입니다.

강판을 절단하는 것은 압연 전단 원리에 기초합니다.슬리팅 유닛 전면에 돌리가 있습니다.직선 절단을 제어하기 위한 것입니다.슬리 팅 블레이드의 위치를 ​​변경하여 다른 크기의 전등 시트에서 다른 너비를 얻습니다.

포함 :

레일이 있는 지지대

클램핑 시트 돌리, 원피스

모터와 기어박스가 있는 양날형 에지 슬리팅 유닛.

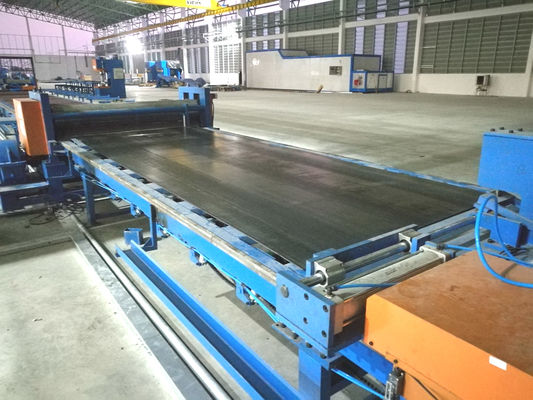

6. 테이퍼 슬리팅 유닛

테이퍼 슬리 팅 머신은 강판을 절단하는 롤링 전단 원리를 기반으로합니다.슬리팅 유닛 전면에 돌리가 있습니다.테이퍼 절단 정도를 제어하기 위한 것입니다.돌리의 스토퍼 위치를 변경하여 테이퍼 슬리팅 속도를 제어합니다.

포함 :

레일이 있는 지지대

클램핑 시트 돌리, 원피스

모터와 기어박스가 있는 싱글 블레이드 에지 슬리팅 유닛.

7. 완성된 테이퍼 시트용 볼형 지지대

8. 전기 시스템:

중앙 제어 테이블.

PLC, AC 드라이버 인버터는 측정 정확도와 실행 속도를 효과적으로 제어할 수 있는 빠른 응답과 좋은 활동의 기능을 가지고 있습니다.

9. 유압 시스템:

수력 25L/min

포함:유압 스테이션, 밸브, 오일 탱크, 조인트, 소프트 파이프, 하드 파이프 등.

우리의 표준 길이 절단과 경제적인 절단의 차이점은 무엇입니까?

표준 절단 길이와 비교하여 경제적인 유형에는 1) 유압 가이드 프레싱, 셔블 헤드, 핀치 및 공급 장치가 없습니다.

사용자는 크레인을 사용하여 시트 헤드를 레벨링 장치로 들어 올려야 합니다.

2) 유압 스윙 빔 전단 기계: QC12Y-6X2000

사용자는 수동 플라즈마 절단기를 사용하여 시트를 절단해야 합니다.

고객과의 커뮤니케이션

A: 이 기계로 한 면이 작은 너비와 한 면이 큰 너비의 시트를 자르는 방법은 무엇입니까?

B: 첫째, 더블 에지 슬리팅 유닛이 있습니다. 열간 압연 강판의 긁힌 부분을 슬리팅하여 라이트 폴의 정확한 너비를 얻은 다음 테이퍼 슬리팅 유닛을 사용하여 강판을 2조각으로자를 수 있습니다. 한 면이 작고 한 면이 더 큰 시트로.슬리팅 유닛 전면에 돌리가 있습니다.테이퍼 절단 정도를 제어하기 위한 것입니다.돌리의 스토퍼 위치를 변경하여 테이퍼 슬리팅 속도를 제어합니다.

A: 길이에 맞게 절단할 수 있는 모델이 몇 개 있습니까?

B: 6X1600-12미터(최대 절단 길이는 12미터), 6X1600-14미터(최대 14미터) 및 6X1600-16미터(최대 16미터)의 세 가지 종류가 있습니다

A: 품질 보증 기간은 얼마나 됩니까?

1년.그리고 기계가 고객 작업장에 도착하면 엔지니어를 시운전 기계에 보내고 교육을 제공합니다.그러나 또한 클라이언트는 엔지니어가 납품 전에 연구하기 위해 워크샵에 갈 수 있습니다.
