제품 상세 정보:
|
강조하다: | 전등 기둥 생산 라인 |
---|
빠른 세부 정보:
이름 | 제품 다른 이름 | 상표명 | CMC |
전등 기둥의 길이 선으로 절단 |
디코일러, 강철 코일 절단기, 슬리 팅, 전등용 절단기, 테이퍼 절단기 |
특징 | 우리의 라인은 길이에 대한 전통적인 절단과 다릅니다. 한 면이 작고 한 면이 더 큰 사다리 모양의 시트를 얻을 수 있습니다. |
절단 능력 |
두께 2~6mm 길이 12000mm 폭 800-1600mm |
용도 산업 | 가로등 기둥 산업 |
설명:
기술적인 모수
1. 재료의 두께: Q235A 열간 압연 연강의 경우 2mm-6.0mm
2. 재료의 폭: 800-1600mm
3. 강철 코일의 무게: 최대 20톤
4. 강철 코일의 내경: Φ500mm-Φ750mm
5. 레벨링 속도: 5- 15m/min
6. 레벨링 롤러의 수: 13
7. 레벨링 롤러 직경 : 160mm
8. 가늠자의 길이 범위: requirments에 따라 2000~12000mm.
10. 절단길이 허용오차 : ±15mm (8m 길이 플레이트 기준)
11. 메인 레벨링 모터 전력 : 37kw (총 약 65KW)
12. 기계를 위한 폭 지역: 대략 7000mm
애플리케이션:

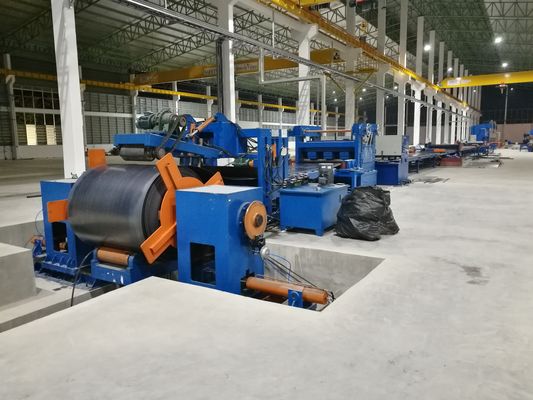

그것은 한 면 작은 폭, 한 면 큰 폭 강판을 얻기 위해 전등 기둥 재료 풀기, 레벨링, 절단, 긁힌 가장자리 슬리 팅 및 테이퍼 슬리 팅 공정을위한 것입니다.
명세서
1. 스틸 코일 로딩 돌리 카:
위아래로: 유압
수평 이동: 전동
최대 적재 중량: 15Tons
2. 유압식 더블 헤드 우산형 디코일러:
포함: 자동화된 지불, 모터, 감속기,
체인 시스템은 회전을 위해 이동합니다.회전 방향은 시계 방향 및 시계 반대 방향일 수 있습니다.
개폐: 유압
최대 적재 중량: 15Tons
3. 유압 가이드 프레싱, 삽 헤드, 핀치 및 공급 장치:
강철 코일의 머리를 공급 장치로 가져 와서 유압을 올리고 강철 코일이 느슨해지지 않도록 누릅니다.
두 롤러의 회전은 재료를 가장자리 슬리팅 장치로 공급합니다.업 롤러의 위아래: 유압
4. 중간 회전 방식 작업대: 4M
5. 레벨링 유닛:(2개의 레이 타입),
포함: 속도 조절 가능한 모터, 감속기, 기어박스.
레벨링 롤러는 열처리, 40Cr을 처리합니다.HRC48
상하 롤러 총 13. (핀치 롤러 1쌍 포함)
업 롤러 베이스의 상하 운동은 웜 시스템을 통해 모터에 의해 구동됩니다.
길이 측정 단위 포함:
회전된 인코더는 길이 신호를 제어 시스템에 보내고 특정 길이를 제어합니다.
참고 : 옵션 : 개별 가이드 유닛이 있는 4개의 레이 타입 레벨링 유닛.
6. 절단기:
포함:유압 스윙 빔 전단 Q12Y-6*2000.
7. 더블 에지 슬리팅 유닛.
열연강판의 긁힌 모서리를 슬리팅하여 전등 기둥의 정확한 폭을 얻기 위한 것입니다.
강판을 절단하는 것은 압연 전단 원리에 기초합니다.슬리팅 유닛 전면에 돌리가 있습니다.직선 절단을 제어하기 위한 것입니다.슬리 팅 블레이드의 위치를 변경하여 다른 크기의 전등 시트에서 다른 너비를 얻습니다.
포함 :
레일이 있는 지지대
클램핑 시트 돌리, 원피스
모터와 기어박스가 있는 양날형 에지 슬리팅 유닛.
8. 테이퍼 슬리팅 유닛
테이퍼 슬리 팅 머신은 강판을 절단하는 롤링 전단 원리를 기반으로합니다.슬리팅 유닛 전면에 돌리가 있습니다.테이퍼 절단 정도를 제어하기 위한 것입니다.돌리의 스토퍼 위치를 변경하여 테이퍼 슬리팅 속도를 제어합니다.
포함 :
레일이 있는 지지대
클램핑 시트 돌리, 원피스
모터와 기어박스가 있는 싱글 블레이드 에지 슬리팅 유닛.
9. 완성된 테이퍼 시트용 볼형 지지대
10. 전기 시스템:
중앙 제어 테이블.
PLC, AC 드라이버 인버터는 측정 정확도와 실행 속도를 효과적으로 제어할 수 있는 빠른 응답과 좋은 활동의 기능을 가지고 있습니다.
11. 유압 시스템:
수력 25L/min
포함:유압 스테이션, 밸브, 오일 탱크, 조인트, 소프트 파이프, 하드 파이프 등.
우리의 길이로 자른 것과 다른 것의 차이점은 무엇입니까?
전통적인 절단 길이는 강철 코일을 시트로 절단합니다.그러나 우리는 전등 기둥을 위해 특별히 설계되었으며 강철 코일을 시트로자를 수 있지만 동시에 시트를 사다리 모양과 유사한 한쪽의 작은 너비, 한쪽의 큰 너비로자를 수 있습니다.
고객과의 커뮤니케이션
A: 이 기계로 한 면이 작은 너비와 한 면이 큰 너비의 시트를 자르는 방법은 무엇입니까?
B: 첫째, 더블 에지 슬리팅 유닛이 있습니다. 열간 압연 강판의 긁힌 부분을 슬리팅하여 라이트 폴의 정확한 너비를 얻은 다음 테이퍼 슬리팅 유닛을 사용하여 강판을 2조각으로자를 수 있습니다. 한 면이 작고 한 면이 더 큰 시트로.슬리팅 유닛 전면에 돌리가 있습니다.테이퍼 절단 정도를 제어하기 위한 것입니다.돌리의 스토퍼 위치를 변경하여 테이퍼 슬리팅 속도를 제어합니다.
A: 길이에 맞게 절단할 수 있는 모델이 몇 개 있습니까?
B: 6X1600-12미터(최대 절단 길이는 12미터), 6X1600-14미터(최대 14미터) 및 6X1600-16미터(최대 16미터)의 세 가지 종류가 있습니다
A: 품질 보증 기간은 얼마나 됩니까?
1년.그리고 기계가 고객 작업장에 도착하면 엔지니어를 시운전 기계에 보내고 교육을 제공합니다.그러나 또한 클라이언트는 엔지니어가 납품 전에 연구하기 위해 워크샵에 갈 수 있습니다.
3. 기본 정보
원산지: | 중국 |
상표명: | CMC |
모델 번호: | 6X1600 |
4. 거래 조항
최소 주문 수량: | 1 세트 |
가격: | 협상 |
포장 세부사항: | 금속 팔레트 |
배달 시간: | 80-90일 |
지불 조건: | 전 작품/ FOB 상하이/ CIF |
애프터 서비스 | 우리는 엔지니어를 고객 워크샵에 보내 설치, 시운전 및 교육을 제공합니다. |
5. 전등 기둥 제작 과정
