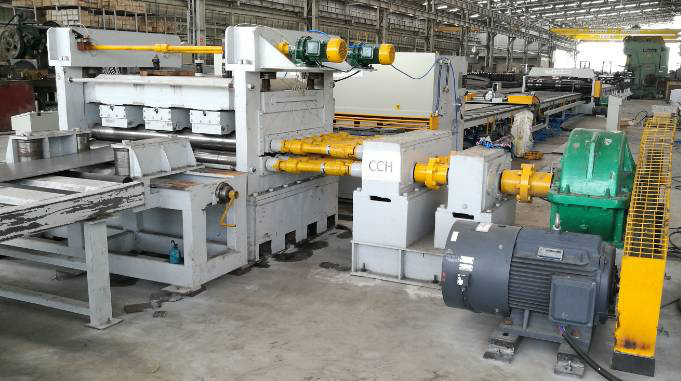

6 밀리미터 길이 기계 경제적 강철 코일로 줄여진 1600 밀리미터는 길이 선에 잘렸습니다

길이 기계 강철 코일 절단기에 대한 6 Ｘ 1600 경제적 삭감

기술적인 매개 변수 :

1. 재료의 두께 : Q235A를 위한 2mm-6.0mm은 뜨겁게 연강을 회전시켰습니다

2. 재료의 폭 : 800-1600mm

3. 중량의 강철 코일 : 맥스 15 톤

4. 강철 코일의 내경 :Φ500mm-Φ750mm

5. 레벨링 속도 :5- 15m/min

6. 수평화 롤러의 수 : 13

7. 수평화 롤러 지름 : 130 밀리미터

8. 스케일을 위한 길이 범위 : 필요를 부합시키는 2000~12000mm.

10. 길이를 줄이는 허용한도 :±15mm (8m 길이 플레이트에 근거하세요)

11. 주요 레벨링 원동력 : 37 kw (전체 약 57KW)

12. 기계를 위한 폭 영역 :약 7000 밀리미터

빠른 세부 사항 :

애플리케이션 :

잘리면서, 그것은 평평해지면서, 등주 물질 언코일링을 위한 것이고 일 측 작은 폭, 일 측 큰 폭 강철판을 얻기 위해, 가장자리 슬리팅과 테이프녹화자 슬리팅 공정을 긁어 모읍니다.

상술

1. 강철 코일이 돌리 자동차를 로딩합니다 :

위 아래로 다음 수력입니다

수평선상 움직임 : 모터가 달립니다

Max.loading 중량 : 15Tons

2. 수력 이중 헤드 우산 식 디코일러 :

다음을 포함하여 :자동화된 급료지불, 모터, 환원제,

체인 시스템은 회전하기 위해 변화를 잡습니다. 회전 방향은 오른쪽으로 돌 수 있습니다고 언클록와이즈.

열리고 마감되세요 : 수력입니다

Max.loading 중량 : 15Tons

3. 레벨링 단위 :(두가지 사업 타입),

2 층 롤러 균등기,

2 rollers,11 수평화 롤러를 공급하을 포함하여, 13개 롤러

수평화 롤러 재료 :42Cr. dia :130 밀리미터, 조건은 껐습니다

윗계층을 조정하기 위한 2 층 수평화 롤러, 모터 드라이브 웜 스크류는 오르락내리락 합니다. .

통신 방식은 속도조정장치, 환원제와 기타를 포함합니다.

/ 하 이동 위로 피딩 롤러는 수력인 것 함께 있습니다.

유닛은 이끄는 시스템들과 함께 있습니다

길이 측정

길이 카운팅 부호기는 롤러에 설치됩니다

4, 절단 (고객에 의해 준비된 매뉴얼 플라스마 절단기)

5. 더블 에지 슬리팅 유닛.

그것은 등주 동안 정확한 폭을 얻기 위해 열간 압연강판의 슬리팅 찰과상 가장자리를 위한 것입니다.

강철 시트를 줄라는 것은 회전하는 시어링 원리에 기본적입니다. 슬리팅 유닛의 앞의 인형이 있습니다. 그것은 제어를 위한 것입니다 곧은 절단. 변화에 의해 다른 폭 계기 비행 규칙 다른 크기를 얻기 위한 슬리팅 블레이드의 위치는 막대기 시트를 밝힙니다.

다음을 포함하여 :

철도와 지지 테이블

시트 인형, 한 조각을 고정시키기

두배 블레이드는 모터와 기어 박스로 모서리 슬리팅 대를 타이핑합니다.

6. 테이프녹화자 슬리팅 유닛

테이프녹화자 슬리팅 머신은 강철 시트를 줄이기 위해 회전하는 시어링 원리에 토대입니다. 슬리팅 유닛의 앞의 인형이 있습니다. 그것은 제어를 위한 것입니다 테이퍼 절삭 급. 변화에 의해 테이프녹화자 슬리팅을 제어하기 위한 인형 위의 방해물의 위치는 평가됩니다.

다음을 포함하여 :

철도와 지지 테이블

시트 인형, 한 조각을 고정시키기

단일 날은 모터와 기어 박스로 모서리 슬리팅 대를 타이핑합니다.

7. 끝난 테이프녹화자 시트를 위한 볼 타입 지지 테이블

8. 전기 시스템 :

중앙 제어 테이블.

AC 운전자 인버터인 PLC는 신속한 응답과 좋은 활동의 특징을 가지고 있으며, 그것이 효과적으로 측정 정확도와 주행속도를 제어할 수 있습니다.

9. 유압 시스템 :

유압력 25L/min

다음을 포함하여 :수력 주유소, 밸브, 오일 탱크, 공동이, 부드러운 파이프, 경질관과 기타.

길이와 경제적 것에 줄여진 우리의 표준과 차이가 무엇입니까?

길이에 대한 표준 삭감과 비교해서, 경제적 타입은 가지고 있지 않습니다 1) 수력 안내 레코드, 스프엘-헤드, 위기와 공급 장치

사용자는 시트가 레벨링 단위에 이끈 승강기와 회에 크레인을 사용하여야 합니다

2) 수력 변동 빔 전단 장치 : QC12Y-6X2000

사용자는 시트를 줄이기 위해 매뉴얼 플라스마 커터 기계를 사용하여야 합니다.

고객들과의 대화

한 : 일 측 작은 폭과 일 측 큰 폭과 시트를 줄이는 방법은 이 기계로 덮습니까?

비 : 처음으로, 더블 에지 슬리팅 단위가 있고, 그것이 등주 동안 정확한 폭을 얻기 위해 열간 압연강판의 슬리팅 찰과상 가장자리를 위한 것이고, 그리고 나서 우리가 강철 시트를 작은 일 측과 일 측 큰 시트와 2 조각으로 절단하기 위해 테이프녹화자 슬리팅 단위를 사용할 수 있습니다. 슬리팅 유닛의 앞의 인형이 있습니다. 그것은 제어를 위한 것입니다 테이퍼 절삭 급. 변화에 의해 테이프녹화자 슬리팅을 제어하기 위한 인형 위의 방해물의 위치는 평가됩니다.

한 : 길이에 줄여지기 때문에 우리가 얼마나 많은 모델들을 가지고 있습니까?

비 : 우리는 3가지 종류, 6X1600-12meters (길이를 줄이는 최대가 12 미터입니다), 6X1600-14 미터 (최대 14 미터)과 6X1600-16 미터 (최대 16 미터)을 가지고 있습니다

한 : 오랫동안 당신의 품질 보증 기간은 어떻습니까

1년이요. 그리고 기계가 고객 워크샵에 도착할 때, 우리는 엔지니어를 위임 기계에게 보내고 훈련을 줄 것입니다. 그러나 또한, 고객은 우리의 워크샵에 대한 그들의 엔지니어가 배달 전에 검토하게 할 수 있습니다.
