HM1200/12000은 하이마스트 막대기, 단극, 5G 통신 막대기 동안 용접기를 차단했습니다

설명

CNC POLE SHUT- 용접 기계,

모델: HM1200/12000



고등대 기둥, 단기 기둥, 5G 통신 기둥을 위해 설계



지름 범위: 300~1200mm, 두께: 5~14mm, 길이: 1200mm

표준 단일 아크 단일 와이어 잠수 아크 용접 기계

선택: 이중 활 이중 와이어 용접 기계 (대 두께를 위해)

적용 범위: 5G 폴, 모노폴, 하이마스트 폴과 같은 큰 길이 중형 폴 수직 자동 폐쇄 용접에 적합



CNC POLE SHUT-WELDING MACHINE, 그것은 하나의 껍질 또는 두 껍질 유형의 다각형 및 원형 톱니 껍질 ((조각 껍질) 에 적합합니다. 그것은 자동 용접 라인,기판형 구조가 고정되어 있으며 용접 시스템이 있습니다., V 모양의 완전히 막대기 길이 dolly ((작업 테이블) 속도 조절 이동을 위해 servo 모터와 함께, 수압 실린더는 막대기를 닫기 위해 클램핑 휠을 밀어 동시에 용접을 수행합니다.

두 개의 톱니 봉우리를 위해, 첫 번째 톱니 용접이 끝나면, 밑 롤러는 올라가고 두 번째 톱니 용접을 시작하기 위해 다른 톱니 위치로 봉우리를 회전합니다.





독점적 특징:

  1. CNC 자동 조정, CNC 시스템, 막대기 지름의 변화와 함께, 자동으로 압력을 조정, 자동으로 압력 발 위치를 조정,자동으로 먹이 속도와 위치를 일치, 부드러운 용접을 보장하기 위해 용접 매듭을 항상 닫힌 상태로 유지하십시오.
  1. 특수 CNC 제어 시스템은 발의 왼쪽과 오른쪽 측면 동기화 성능이 매우 좋습니다
  2. 이전 공정의 자격을 바탕으로, 용접 후, 막대 용접의 굽힘이 없습니다.그리고 직원이 스프레드 중앙에 기계의 뒷쪽에 막대기를 긁어 회전 할 필요가 없습니다.
  3. .막대기는 V 모양의 작업 테이블 위에 있으며, 그 움직임은 머리와 꼬리의 용접의 안정성을 보장하기 위해 세르보 제어됩니다.머리 에서 꼬리 까지 용접 하는 것 은 용접 되지 않은 꼬리 의 길이를 크게 줄여 준다.
  4. 클램핑 롤의 수는 3 세트이며, 장점은 롤의 압력을 줄이고 기둥 표면에 스크래치를 줄입니다. 그것은 팔각형 기둥의 생산에 적합합니다.다각대와 피침대직경이 같거나 피침 모양이 될 수 있습니다.
  5. V 모양의 작업 테이블 (Dolly) 는 모터화 된 빠른 반환 기능으로 운영자의 노동 강도를 감소시킵니다.
  6. 잠수된 활 용접 기능
  7. 스톨 뒷 가이드 장치로 적응적으로 조정 할 수 있습니다. 실제 작동에서 용접 매듭의 위치는 거의 조정되지 않아 작업자의 노동 강도를 감소시킵니다.
  8. 기계 머리에 설치된 카메라를 통해, 용접 매듭은 주요 제어판의 화면에 반영, 용접 매듭의 추적을 간단하고 쉽게,그리고 용접의 모니터링을 위해 운영자의 노동 강도를 줄이는...
  9. 자체 개발 된 오일 압력 및 CNC 시스템, 용접 스톨을 둥글게하고 변형이 작습니다.
  10. 두 바늘 기둥에 대한, 첫 바늘 용접 완료되면, 아래 롤러 상승 하 고 두 번째 바늘 용접을 시작 하 여 다른 바늘 위치로 기둥을 회전
  11. 앞 위치에서 부하 및 부하

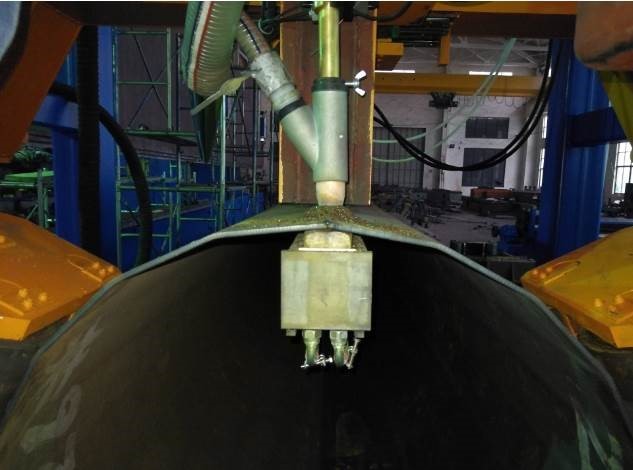

  12. 안쪽 구리 블록, 크게 침투율을 향상, 85% 이상 도달 할 수 있습니다. 구리 블록은 냉각수를 포함
  13. 운영자: 1명
  14. 선택 사항: 12mm 이상의 판 두께를 위해, 이중 활 및 이중 와이어 (또는 이중 전기 및 세 와이어) 잠수 활 용접, DC + AC를 채택하십시오.DC 용접은 높은 전류와 낮은 전압을 채택합니다., DC 활은 큰 침투, AC는 상대적으로 작은 전류와 높은 활 전압을 채택, 융합 폭을 증가하고 아름다운 용접 형성을 얻을 수 있습니다.용접 성능을 향상시키고 전력 소비를 줄이십시오..
  15. 선택 사항: 네트워크 생산 데이터 시스템

기능 1: 생산 관리 직원에게 생산 데이터를 제공 할 수 있습니다: 시간에 대한 전력, 용접 시간, 용접 시간이 아닌 시간, 생산량 등

기능 2: 최신 소프트웨어 및 경험 데이터를 얻기 위해 소프트웨어를 신속히 업데이트하여 원격 오류 진단 및 원격 매개 변수 조정에 고객에게 도움을 줄 수 있습니다.그것은 고객이 신속하게 생산을 재개하기 위해 편리합니다.

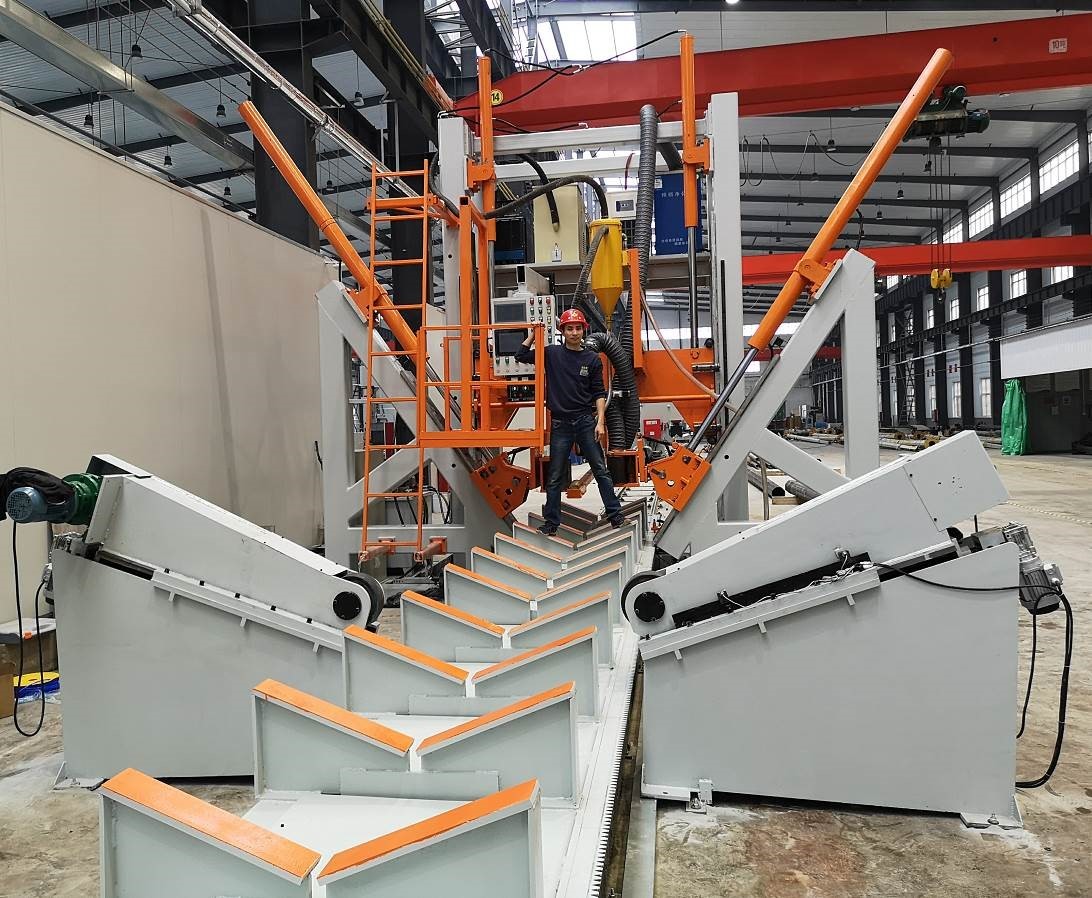

기계는 다음 부분으로 구성됩니다:

  1. 세르보가 작동하는 V형 작업 테이블 (돌리)
  2. V 테이블의 앞 및 뒷 레일
  3. 주요 기판 프레임
  4. V형 작업 테이블의 구동 시스템
  5. 수압 클램핑 유닛 (클램핑 롤러를 포함하여)
  6. 철도 공급 시스템과 함께 잠수된 활 용접 시스템
  7. 플럭스 복원 시스템
  8. 물 냉각 시스템을 갖춘 안쪽 구리 막대
  9. 운영 플랫폼
  10. 스톨 회전 롤러, 2 쌍
  11. 수압 시스템
  12. 제어 시스템



기술 매개 변수
1 막대기 지름 300~1200mm
2 작업 테이블 길이 12000mm
3 막대기 두께 5~14mm, Q235, Q345
4 클램핑 발량 3개 3套
5 오일 펌프의 모터 파워 4+4 KW
6 V형 작업 테이블 (돌리) 에 대한 서보 모터 전력-

7KW

속도 조절, AC 서보

7 수직 압축 도동 1000mm
8 작동 높이 기둥의 아래쪽 각에서 바닥까지의 거리는:700
9



용접기

잠수된 활 용접

표준 구성: 단일 활 단일 와이어,

선택적: 이중 전기 세 개의 와이어 잠수 아크 용접 기계

동전심 아크 용접 전원 공급원 모델 1250

입력 전력 AC380V, 3단계, 50Hz

가등식 입력 80KVA

출력 전류 dc250a ~ dc1250a

명목 부하 기간 80%

AC 잠수 활 용접 전원 공급 모델 1000A

이름 입력 용량: 125kva

입력 전력 AC380V, 단일 단계, 50Hz

전압 출력 범위: 30 ~ 44V

출력 전류 ac250a ~ ac1250a, 등급 부하 기간 60%

이중 전기 3선 용접기 브랜드: Kaiyuan

10 용접선 지름

2.5~5mm

용접 전선 지름은 두 배의 두께에 따라 세 개의 전선: 단일 전선: 4.0, 이중 유선: 2x1.6

11 용접속도

00.3~1.5m/min

0.3 ~ 1.5m/min 무단 조절

참고: 다른 두께, 다른 속도)

12 용접 방향 큰 끝에서 작은 끝으로 용접
13 용접 침투율 80~90%
14 전기 부품 슈나이더 (프랑스 브랜드)
15 CNC 시스템 PLC 시멘스 (독일 브랜드)
16 수압 펌프 주 모터의 브랜드 WNM
17 V형 작업 테이블 (돌리) 모터 세르보 모터, 시멘스 (독일 브랜드)
18 용접기 브랜드 항목 9
19 무게 22톤
20 크기

31000x5500x5100mm

(LXWXH)
