CNC TANDEM 수압 압축 브레이크
모델: 2-WE67K-400/7000
응용: 조명 기둥 및 높은 기둥 제조
| 기술적 특징 | |||
| 1 | 종류 | 멀트i- 기계 탕데임 수압 CNC 전기 - 수압 싱크로 | |
| 2 | 노동력 | 2x400톤 | |
| 3 | 테이블의 길이가 | 2X7000mm | |
| 4 | 프레임 사이의 거리는 | 5600mm | |
| 5 | 목 깊이 | 950mm | |
| 6 | 열린 높이 | 970mm | |
| 7 | 뇌졸중 | 320mm | |
|
8 |
작업 속도 |
배하 | 60mm/s |
| 작업 | 7mm/s | ||
| 반환 | 60mm/s | ||
| 9 | 주 엔진 | 2x30kw | |
| 10 | CNC 시스템 |
타입: DELEM DA53T 네덜란드 Delem Co. 2 (Y1,Y2)+ 테이블 크로닝 시스템 |
|
| 11 | 도구 |
다음 페이지 참조 표와 함께메크a니칼 크로닝 시스템 |
|
| 12 | 실린더에 봉인 | NOK 또는 SKF 타입 | |
| 13 | 수압 부품 | BOSCH-Rexroth, 독일 | |
| 14 | 수압 펌프 | SUNNY (HYTEK)미국중국에서 만든 브랜드 | |
| 15 | 선형 라스터 디스플레이 센서 | FAGAR, 스페인 | |
| 16 | 캐비닛의 주요 전기 요소 | 슈나이더,프랑스 프랑e 브랜드 | |
| 17 | 무게 | 2x501000kg | |
| 18 | 전체 크기 (mm) LxWxH |
2x7200x2710x5696 바닥 높이: 4500 측면 배하 시스템과 함께 총 길이는: 17500 전면 지원과 함께 전체 너비:4040 |
|
| 19 | 포장: | 이 기계는 운송 중에 해체됩니다. | |
프레스 브레이크 도구에 대한 세부 정보
| 와 함께 1 |
한 개의 도구 기기, 두께는 18mm 거리 기둥에 적합합니다. L=14미터 |
|
| 옵션 1 |
한 개의 설정 도구, 오각형 거리 기둥, 최소 60mm OD 오각형 톱니형 조명 기둥 L=14미터 |
|
| 옵션 2 |
한 세트 많은 V 바닥 톱니, 옥타고널 거리 기둥과 높은 기둥 기둥 150x150 14미터 |
|
| 옵션3 |
이중 톱니 속도 피침 스톨 도구 톱니 속도 11/1000 (지름 60 ~ 236), 13/1000 (지름 60 ~ 268), 막대 두께: 3 ~ 4mm 7번 모양의 피침형 도구 피침형 막대기에 적합합니다 t폼의 전체 길이 16미터, 구간 유형,
|
|
| 와 함께4 | 양쪽 위쪽 도구 지원, 6.5m, 위쪽 도구의 큰 측면 |
| 옵션5 | 밀기 유형 가벼운 기둥 옆 배하 시스템 | |
| 옵션6 |
원격 진단 기능 T기계 공급자는 원격 오류 진단 및 원격 매개 변수 조정에 고객에게 도움을 줄 수 있습니다. 고객이 신속하게 생산을 재개 할 수 있습니다. |
|
| 옵션7 |
라이트 폴 자동 굽기 시스템 그 중: A.금속판을 들고 있는 트롤 B.로딩 크레인 C.금속판 옆 롤러와 받침대 D.CNC 판 공급 시스템 E.측면 위치 장치 F.측면 배하 시스템 확장 G.스톨 사이드 배charge 시스템 및 저장 래크 |
|
| 옵션8 | 부품 (400개) 톤 모델) |
주요 성능:
그래서 그것은 높은 강도와 좋은 경직성을 가지고 있습니다
압축 브레이크 두 실린더의 동기화를 보장하기 위해 전기-하이드라울릭 비율 밸브를 채택합니다.비례 밸브는 매우 좋은 성능과 기계적 액션 쌍 사이의 작은 마찰과 같은 Bosch-Rexroth 회사에서 만들어집니다., 우수한 전자 증폭기 및 전기 자석, 높은 제어 힘과 연속 작용.기계의 양쪽에 라스터 디스플레이어 두 가지가 지속적으로 RAM의 위치 신호를 얻고 제어 시스템에 신호를 다시 공급, 다음 제어 시스템은 하나의 기계에 두 실린더 동기화를 만들기 위해 전기-하이드럴 밸브를 제어합니다.
두 개의 단위가 함께 작동하는 경우, 단지 주요 단위의 제어판에서 동기화 위치에 스위치를 회전해야합니다.두 단위 위치 신호는 CNC 제어 시스템 (Delem 시스템) 에 전송됩니다, 그리고 CNC 시스템에서 출력 신호는 비례 밸브와 사전 충전 밸브에 전송됩니다.두 단위 동기화를 유지하기 위해 압축 속도와 반환 속도 높은 정밀도로

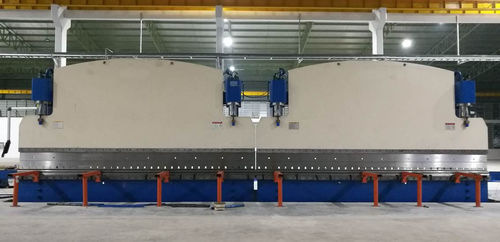

| 기계 앞면 |
|
|
| S기계의 id |
|
|
| Side 배하 시스템 |
 |
