| Brand Name: | CMC |
| Model Number: | CTLA8X800 |
| MOQ: | 1 set |
| 가격: | according to the machine requirement |
| Payment Terms: | Ex works/ FOB SHANGHAI/ CIF |
| Supply Ability: | According requirement |
라인 라인 라인 라인
(완전 자동형, 4층 평준화)
기술 매개 변수
독점적 특성:
완전히 자동형, 정렬에 맞게 너비, 길이를 CNC 제어, 자동화로 톱니 절단, 톱니 판 하하 및 스파킹 자동 시스템.
두 개의 블레이드 타입의 이중 스크래프 엣지 절단 장치와 톱니 절단 장치
(참고: 6mm 이하의 판, 가벼운 폴판에 대한 자동 스파킹 시스템)
적용:
그것은 가벼운 극물 uncoiling, 평평화, 절단, 스크래프 가장자리 절단 및 톱니 절단 프로세스를 위해, 한쪽 작은 너비, 한쪽 큰 너비 철판을 얻기 위해.
장치의 세부 사항
1스틸 코일 로딩 돌리 차
위와 아래: 수압
수평 이동: 자동차

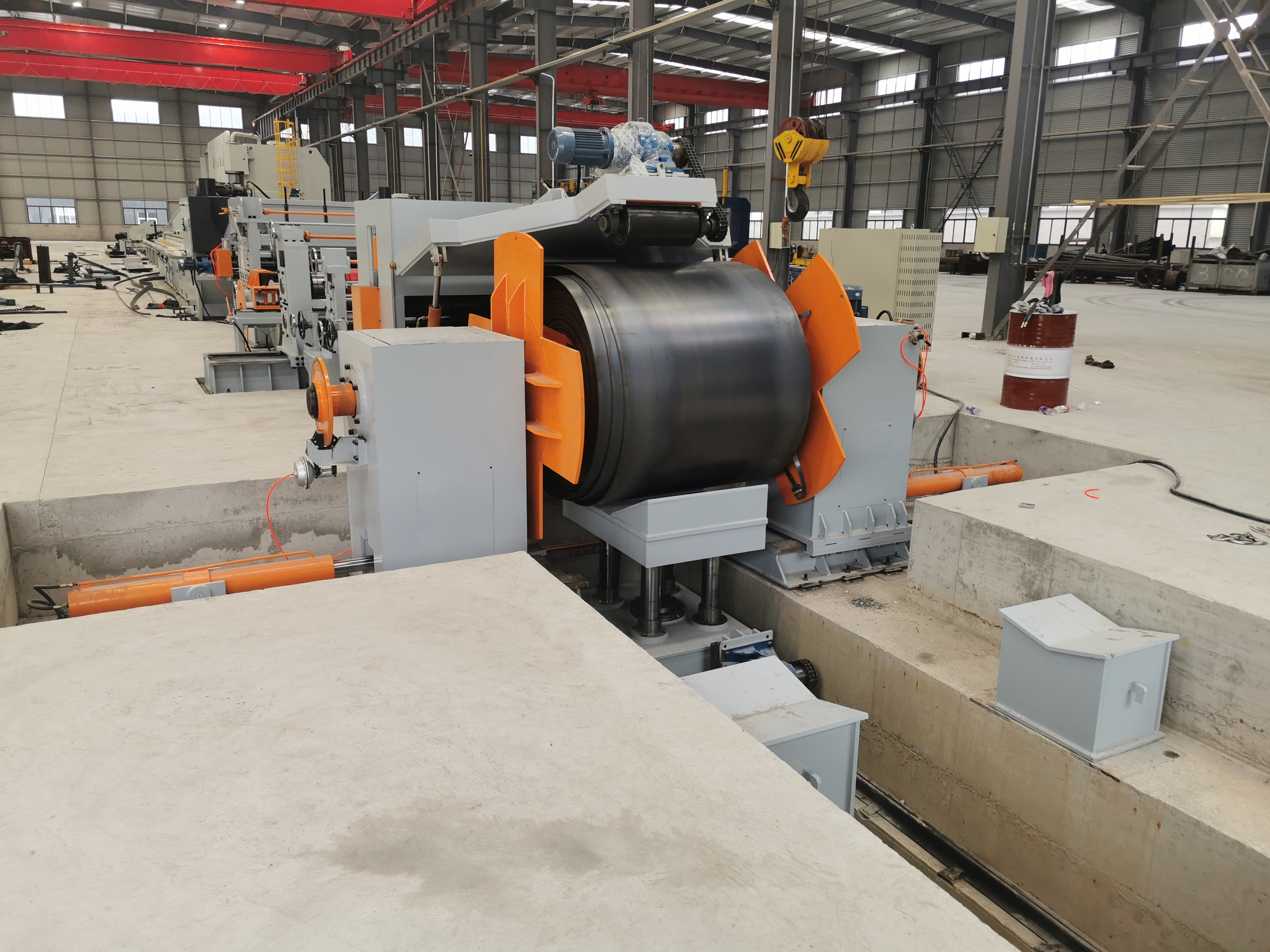

2. 하이드로릭 두 개의 머리 우산형 듀코일러:
포함:왼쪽과 오른쪽 단위,
브레이크로 축 회전 팽창을 부여합니다.
열고 닫기: 수압
3수압 압축 및 안내, 수압 껍데기 머리 장치, 찌는 장치
그것은 프레임, 수압 압축 및 안내 장치, 수압 껍데기 머리 장치, 찌르는 롤러 및 모터 드라이버 시스템 등으로 구성됩니다.
이것은 수압 압축 및 가이드 팔, 압축 및 가이드 휠, 기어 박스, 모터 등으로 구성됩니다.
이것은 수압 껍질 판 수축 장치, 지출 판, 수압 장치 등으로 구성됩니다.
슬라이드, 2 개의 핑치 롤러, 수압 핑치 장치, 프레임 등으로 구성됩니다.
이것은 AC 모터, 기어 박스, 스핀들 그룹 및 연결, 베어링 스탠드, 하나의 유니버설 관절 등으로 구성됩니다.
4중간 롤링 방식 작업 테이블
5안내장치
기일드 프레임, 이동 가능한 평면판, 가이드 조정 장치, 수직 기울기 바퀴로 구성되어 있습니다.
6평준화 단위: (네 계층 유형)
이것은 이 라인의 핵심 장비입니다. 전력 부분과 호스트 부분으로 나누어져 있습니다.
전력 부분은 전력 스탠드, 디셀러레이터, AC 속도 조절 모터, AC 전기 캐비닛 ((AC 주파수 모터 드라이버), 결합, 전력 분배 케이스, 벨트 휠, 벨트,유니버설 융합 및 YWZ 브레이크, 등등
호스트 부품은 아래쪽 기판, 프레임, 아래 축 기판, 슬라이딩 축 기판, 평준화 롤러, 상부 지지 프레임, 위아래 지지 바퀴 기판, 지지 바퀴,전기 승강기 및 압축 장치, 2pcs 압축 모터, 수동 윤활 펌프와 함께.
이 기계의 특징:
그것은 전력 분배 케이스를 채택, 각 평준화 롤러 보편적 교차 결합과 연결되어, 위아래 평준화 롤러 모두 활성화, 선형 속도는 일관성입니다,그래서 롤러 표면과 판 사이의 마찰은 감소합니다, 이는 평준화 효율을 촉진 할 수 있습니다.
평준화 축의 양쪽에 두 개의 롤러 베어링 세트가 있으며, 마찰을 줄이고 축적의 리브레이팅을 방지하는 데 사용되는 평면 밀어 베어링 세트가 있습니다. 이는 효율성을 촉진 할 수 있습니다.
두 그룹의 지원 바퀴는 기계에 설치되어 있으며, 상하향, 앞 및 뒷면을 조정할 수 있습니다.그것은 주요 롤러를 지원 하 고 롤러의 경직성 및 신속 평준화 효율을 증가 사용지지 바퀴의 베어링이 밀폐되어 있어 산화물 슬래그가 베어링에 들어가는 것을 막을 수 있습니다.
기계는 맷 기어와 맷 막대기를 채택, 조정하는 큰 토션 양극적 느림 및 압축, 무거운 압축 힘,그것은 개별적으로 조정 할 수 있었고, 동시적으로 들어올리고 누르기, 그리고 수동 마이크로 조정 설정.
평준화 롤러는 중기반 주파수 인덕션 진압, 더 깊은 수준으로, 기름이 부족할 때 베어링을 태우는 것을 피할 수 있으며 기계의 수명을 연장 할 수 있습니다.
평준화 호스트 기계는 쉽게 작동 할 수있는 중앙 오일 공급을 채택합니다. 주요 구성 요소는 고도의 진동기에 의해 진동.모터는 직류가 작동하는 속도 조절 모터입니다.유로테름 코어 플레이트와 함께 하 고 브레이킹 시간을 줄일 수 있습니다 (일반보다 2/3 더 짧은 브레이킹 시간).
7회전형 절단 기계:
그 중:수압 스윙 빔 셰어 Q12Y-6*2000
가리는 3도 회전하여 가벼운 막대판 절단에 적합합니다.
절단 후, 판은 평행각이 될 것입니다, 이 방법으로 물질 쓰레기를 줄이고 다음 과정에 쉽게 될 것입니다 빛 막대 제작
8- 기둥 길이의 받침 테이블 + 돌리, 자동화 장치:
이중 엣지 절단 장치의 앞에는 돌리 장치가 있습니다. 그것은 절단 직선 및 직사각형 판 크기를 제어합니다.롤리의 막대기의 위치를 변경하여 직사각형 판 크기를 제어합니다..
모터 운전을 하는 돌리, 그것은 기둥판의 길이에 따라 테이블에 올바른 위치에 이동 할 수 있습니다.
모터 운전과 함께 테이블 롤러, 롤러가 모터에 의해 다이빙 할 때, 플레이트는 슬리팅 장치로 이동 할 수 있습니다.모터와 체인 시스템으로 구동될 수 있습니다., 또한 판을 조정하기 위해 판을 수동으로 이동할 수 있습니다.
돌리와 앞 가장자리 절단 장치 모두에 정사각형 판의 올바른 크기를 얻기 위해 추진판을 멈추는 공기 장치가 있습니다.
9- 플릿 상승 장치.
이 장치는 두 개의 공기 실린더를 포함하고 있으며, 판 길이에 따라 다른 위치로 이동할 수 있습니다.
판이 절단 장치의 앞부분에 도달하면 판이 멈출 것이고, 이 장치가 판을 올릴 것입니다. 그래서 돌리는 판을 클램프하고 움직일 수 있습니다.
이중 엣지 절단 기계는 롤링 절단 원리를 기반으로 강철 장을 절단합니다.
그것은 핫 롤 스틸 판의 스크래프 가장자리를 잘라 라이트 스톨의 정확한 너비를 얻기 위해입니다.
그 중: 두 쌍의 칩링 롤러, 모터, 기어 박스, 네 개의 블레이드
위와 아래로 두 개의 나사형 롤러, 두 쌍의 절단 블레이드.
나사형 롤러는 절단 블레이드를 어떤 위치로든 조정하기 쉽습니다. 어떤 크기의 판을 절단하기 위해.
11.오토메이션 장치가 있는 도리 + 도리:
슬리팅 유닛 앞에는 돌리 장치가 있습니다. 그것은 코퍼 절단 정도를 제어합니다. 코퍼 절단 속도를 제어하기 위해 돌리 장치의 스톱의 위치를 변경하여.
모터 운전을 하는 돌리, 그것은 기둥 판의 길이에 따라 테이블에 올바른 위치에 이동 할 수 있습니다. 그리고 오른쪽 판 이동 방향을 얻기 위해 판을 클램프합니다.
모터 운전과 함께 테이블 롤러, 롤러가 모터에 의해 다이빙 할 때, 플레이트는 슬리팅 장치로 이동 할 수 있습니다.모터와 체인 시스템으로 구동될 수 있습니다., 또한 판을 조정하기 위해 판을 수동으로 이동할 수 있습니다.
돌리와 앞 톱니 절단 장치 모두에, 오른쪽 톱니 절단 각을 얻기 위해 밀어판을 중지하는 공기 장치가 있습니다.
12- 플릿 상승 장치.
이 장치는 두 개의 공기 실린더를 포함하고 있으며, 판 길이에 따라 다른 위치로 이동할 수 있습니다.
판이 절단 장치의 앞부분에 도달하면 판이 멈출 것이고, 이 장치가 판을 올릴 것입니다. 그래서 돌리는 판을 클램프하고 움직일 수 있습니다.
13톱니 절단 장치
톱니 절단 기계는 롤링 절단 원리에 기반하여 철강 판을 절단하고 특정 톱니 속도를 가진 트라페지엄 판을 얻습니다.
포함: 두 쌍의 칩 롤러, 모터, 기어 박스, 위와 아래 칩 롤러, 두 블레이드,
위와 아래로 두 개의 나사형 롤러, 한 쌍의 절단 블레이드.
나사형 롤러는 절단 블레이드를 어떤 위치로든 조정하기 쉽습니다. 어떤 크기의 판을 절단하기 위해.
14완성 된 톱니판에 대한 볼 타입 지원 테이블
15- 자동 배하 및 스파킹 시스템
두 개의 공기 칩링 롤러가 있습니다. 바닥 칩링 롤러는 모터 운전으로, 롤러가 모터로 다이빙되면, 톱니 판이 절단 장치에서 멀리 이동 할 수 있습니다.판이 움직이지 않을 때, 위로 롤러 상승 하 고 판을 풀기 위한 공간을 제공 합니다.
테이블 아래, 이것은 12 단위 공기 배하 장치입니다. 그들은 테이블의 중앙에서 상승 할 수 있습니다.
16전기 시스템:
중앙 제어 테이블.
이중 엣지 절단 및 톱니 절단, 또한 PLC, AC 드라이버 인버터는 빠른 반응과 좋은 활동의 특징을 가지고 있습니다. 이는 도리 실행 속도를 효과적으로 제어 할 수 있습니다.
17 수압 시스템:
수압 전력 25L/min
수압 역, 밸브, 오일 탱크, 관점, 부드러운 파이프, 단단한 파이프 등
18공기 시스템:
돌리와 테이블 클러치, 플래크 올림, 플래크 풀기 장치 등
19. 옵션:
추가 평준화 단위
강철판의 긴장을 풀고 다음 프로세스에 쉽게 가집니다.
(이 단위는 길거리 조명 기둥에 대한 두께 6mm보다 작은 판에 적합합니다)
20옵션: 플레이트 오프라인 시스템
(플릿이 길이가 잘린 후, 시스템은 플릿을 기계 옆으로 이동 할 수 있습니다.)
