제품 소개선을 째는 강철 코일

선을 째는 모형 6x1500 960RPM 강철 코일

선을 째는 모형 6x1500 960RPM 강철 코일

    • Model 6x1500 960RPM Steel Coil Slitting Line
    • Model 6x1500 960RPM Steel Coil Slitting Line
    • Model 6x1500 960RPM Steel Coil Slitting Line
    • Model 6x1500 960RPM Steel Coil Slitting Line
  • Model 6x1500 960RPM Steel Coil Slitting Line

    제품 상세 정보:

    원래 장소: 우시, 중국
    브랜드 이름: CMC
    모델 번호: 6x1500

    결제 및 배송 조건:

    최소 주문 수량: 1 세트
    가격: According to the machine requirements
    포장 세부 사항: 누드
    배달 시간: 필요조건에 따르면
    지불 조건: T/T, L/C
    공급 능력: 실제적인 상황에 따르면
    접촉
    상세 제품 설명
    조건:: 새롭습니다 관 물자:: 스테인레스 강
    애플리케이션 :: 에너지 공급 관 전압:: 220/380/415/440v
    브랜드명 :: CMC 이름 :: 강철 코일 째는 기계
    하이 라이트:

    960RPM slitter machine steel

    ,

    6mm coil slitting line

    강철 코일 슬리팅 머신 모델 : 6x1500





    기술 :





    플레이트와 리코일링 유닛과 언로딩을 길게 베면서, 강철 코일을 풀면서, 코일 장하를 단단하게 하세요.







    애플리케이션 :





    이 라인은 강철 코일 언코일링을 위한 것입니다, 플레이트 슬리팅과 코일강 슬리팅이 가공처리합니다







    기술적인 매개 변수 :

    1. 원료 최대. 두께 6 밀리미터, 민. 두께 2.5mm.는 굴려진 연강을 뜨겁게 합니다.

    2. 재료의 폭 :800-1550mm

    3. 중량의 강철 코일 :맥스 25 톤

    4. 강철 코일의 내경 :508mm-760mm

    5. 강철 코일의 외경 :Max.1500mm

    6. 핀치 롤러 지름 : 190 밀리미터

    7. 롤러 핀칭 원동력 : 2.2 kw, 기어박스 모델 : BWD13, 비율 :187

    8. 롤러 핀칭 동작 속도 : 3m/min

    9. 거친 수평화 롤러 양 : 3, 1 성장, 최저 2.

    10. 거친 수평화 롤러 지름 : 125 밀리미터

    11. 슬리팅 마무리품을 위해, 슬리팅 폭은 허용오차를 줍니다 : ±0.20mm

    12. 슬리팅 마무리품,를 위해 : 15 톤

    13. 슬리팅 마무리품을 위해, 철강은 내경을 똘똘 감습니다 : 760 밀리미터

    14. 슬리팅 장치 두께 : 2.5~4.5mm, C245

    15. 루핑 피트 상술 : 5500×2200mm×2500mm Length×width×depth

    16. 슬리팅 샤프트 직경 : 220 밀리미터

    17. 슬리팅 샤프트 재료 :40Cr

    18. 슬리팅 대 주전동기출력 : 37 kw (960RPM), 기어 BOX650

    19. 블레이드, 스페이서, 고무밴드에 대한 세부 사항이 부착 목록을 봅니다.

    20. 슬리팅 블레이드 재료 : H13K, 견고성 HRC55-58

    21. 스크랩 되감기 메커니즘 주전동기출력 : YLJ6.3KG/M

    22. 리와인드링 속도, 두께 4.5 밀리미터, 최대. 20m/min. 두께 2.5 밀리미터가 한계에 이릅니다. 조정할 수 있는 25m/min AC 주파수 속도

    23. 되감기 대 주전동기출력 : 90 KW(960rpm), 기어박스 : 850

    24. 차원에 대한 세부 사항이 첨부 도면을 봅니다



    모든 장치 중 세부 사항 :





    1. 수력 코일 장하 인형

    이 인형은 강철 코일을 옮기고 그것이 오르락내리락 하게 할 수 있습니다 .푸르-위힐 가이드 레일 워킹이 위 아래로 유압 실린더에 의해 완성됩니다, 인형의 운영이 모터와 기어박스 환원제에 의해 완성됩니다.



    2. 수력 디코일러

    다음을 포함하여, 이중 헤드 우산 식 :좌우 유닛,

    열리고 마감되세요 : 수력입니다

    샤프트와 우산 식 이중 헤드를 풀면서, 그것은 가이드 스타일 토대, 브라켓, 방지 장치 메커니즘으로 구성됩니다.

    디코일러는 왼쪽부터 오른쪽으로부터 이동하고 동시에 집중될 수 있습니다.



    3.라이트형 수력 프레스 가이드, 부삽 머리, 오프너, 핀칭 메커니즘 :

    그것은 프레임 스타일 토대, 수력 프레스 가이드 팔, 수력 스프엘-헤드 메커니즘, 유압식 개공기 메커니즘, 수력 핀칭 메커니즘 기타 등등을 구성했습니다.



    3.1 수력 프레스 가이드 메커니즘 : 그것은 5.5Kw 원형 허브의 일종 속도가 모터 기타 등등을 감소시키면서 설비되는 수력 레코드 가이드 팔, 긴급한 가이드 스틸휠, 필름의 구멍이 걸리는 톱니바퀴 wheel& 사슬 전동 메커니즘으로 구성됩니다.



    3.2 수력 스프엘-헤드 메커니즘 : 그것은 스프엘-헤드 외피, 수력 스프엘-헤드, 스프엘-헤드 수력 lifting& 평행 기구 기타 등등으로 구성됩니다.



    3.3 유압식 개공기 메커니즘 : 그것은 가이드 필라와 가이드 슬리브, 유압식 개공기 press-down& 리프팅 메커니즘 기타 등등으로 구성됩니다.



    3.4 수력 핀칭 메커니즘 : 그것은 브라켓, 슬라이딩 블록 기반, 2개 핀칭 명부로 구성됩니다, 상측 롤 수력 lifting&가 메커니즘, 전원 부품, 기어박스를 아래로 누릅니다. 기타 등등.

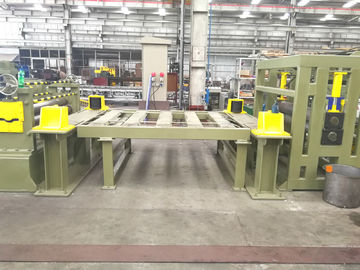

    4.변환 작업대, 길이 길이 : 3m



    5. 거친 레벨링 단위

    거친 레벨링 단위는 레벨링 기능을 위해 3개 롤러를 가지고 있습니다. 그것은 비활성 모드입니다.



    6. 길게 째지는 것 전에 안내 장치

    안내 장치는 브라켓, 가이드 레일, 스크루 맨드릴 adjusting& 센트럴기즈링 메커니즘, 활동적 가이드 베이스 단, 수직 롤러 메커니즘으로 일하는 것으로 이루어집니다.

    슬리팅 장치 전에 모든 장치.

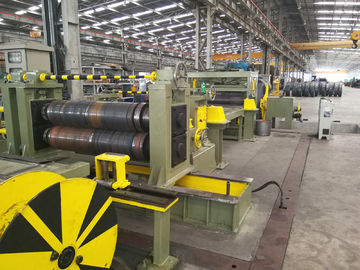

    7. 슬리팅 유닛 :

    그것은 메인프레임 부분과 파워부로 구성됩니다.

    파워부 :그것은 권력 기반, 감속기, AC 속도 조절 가능 모터, 기어 분포 케이스, 결합, 위기, 연결 부품, 보편적 교차 전달 등으로 구성됩니다.



    메인프레임 부분 :그것은 베이스 단, 소정형 브라켓, 블레이드 샤프트의 큰 슬라이딩 블록, 블레이드 샤프트 두 조각, 활동적 브라켓, 툴 샤프트의 슬라이딩 블록, 활동적 브라켓 수력 엔트리 &exit 날 변경 조정 메카니즘, 상위 툴 샤프트 전기 상승 &press-down 조정할 수 있는 수리공, 기타 등등으로 구성됩니다.

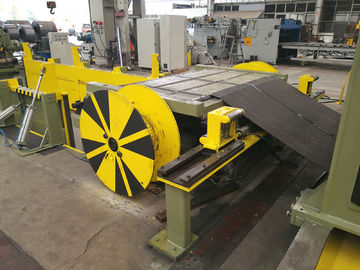

    8. 스크랩 되감기 메커니즘 :

    샤프트, 베어링 베이스, 2개 콘 되감기 디스크, chain& 체인 기어 전달 기구, 환원제, 결합, 모터 기타 등등을 다시 감으면서, 그것은 브라켓으로 구성됩니다.

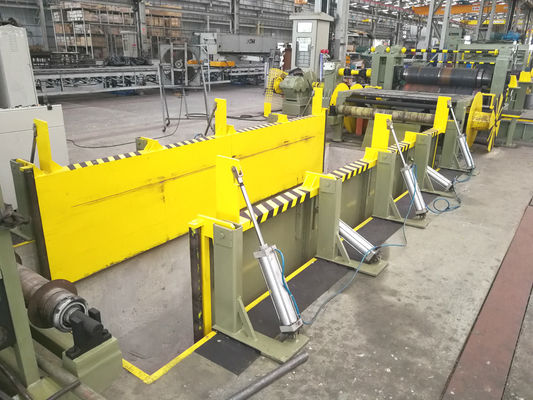

    9. 루핑 &transition 작업대 :

    토대, 로울러 주행로, 지지 판을 지니면서, 그것은 브라켓으로 구성됩니다,

    루핑 피트 Length×width×depth : 기술적인 매개 변수로서

    일어나기 위한 유압 실린더로, 변화 작업대.

    그것은 좌우 두 파트를 포함하고 있습니다.



    10. 사전 분리, 텐션 기구, 액압 프레스 간격 메커니즘, 판 지지 메커니즘 :

    그것은 기지로 구성되고, 베어링 베이스, 프리 간격 태도, 댐핑 브라켓, 감쇠판, 감쇠판 수력 lifting&가 메커니즘을 아래로 누르고 되돌아가는 브라켓, 2개 긴장 반사기 명부, 언론 간격 브라켓, 언론 간격 샤프트, 언론 간격, 수력 press-down& 리프팅 메커니즘, 수력 판 지지 메커니즘, 간격 시트를 갖추는 수력 플레이트-서포팅 lifting& 평행 기구, 나일론 스페이서 부시들 기타 등등을 팽팽하게 합니다.



    11. 리코일링 유닛 :

    AC 속도 조절 가능 모터 기타 등등을 갖추는 것으로 저감 기어 건, 리코일링 손잡이, 아치형 플레이트, 확장 보존 디스크, 비스듬한 슬라이딩 블록 expansion& 리트렉션 메카니즘, 집게 클리핑 메커니즘의 수력 입, 확장 &rotatary 유압원통 메커니즘, 방지 장치 메커니즘, 결합, 기지를 지원한 수력 활동적 지지암을 되돌아오면서, 그것은 기지로 구성됩니다.



    12. 수력 언로딩 인형 :

    이 인형은 수력 이동과 승강기, 분리된 코일을 옮길 수 있습니다, 인형의 운영이 푸르-위힐드 가이드 트랙이 라인과 출구 바깥쪽에 이동하는 모터에 의해 가동됩니다.



    13. 전기 시스템 :

    중앙 제어 테이블.

    그것은 상자, 주요 전기 제어 작동 상자, 보조자 작동 상자와 다른 전기로 구성됩니다. 슬리팅과 리코일링 모터.

    장비 세트 안전 보호, 긴급 stop& 전원 차단 버튼, 기계 중지 디스플레이 램프 등.



    14 유압 시스템 :

    유압력 25L/min

    다음을 포함하여 :수력 주유소, 밸브, 오일 탱크, 공동이, 부드러운 파이프, 경질관과 기타.

    슬리팅 블레이드, 스페이서, 스페이스 플레이트, 스페이서 배럴, 고무밴드 목록 (전혀 기계로 추가 비용을 필요로 하지 마세요)





    선을 째는 모형 6x1500 960RPM 강철 코일 0

    선을 째는 모형 6x1500 960RPM 강철 코일 1

    선을 째는 모형 6x1500 960RPM 강철 코일 2

    선을 째는 모형 6x1500 960RPM 강철 코일 3

    선을 째는 모형 6x1500 960RPM 강철 코일 4



    선을 째는 모형 6x1500 960RPM 강철 코일 5
