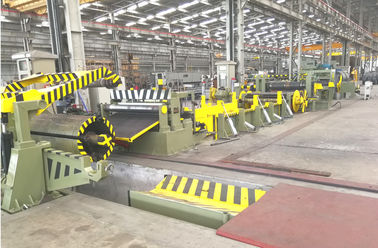

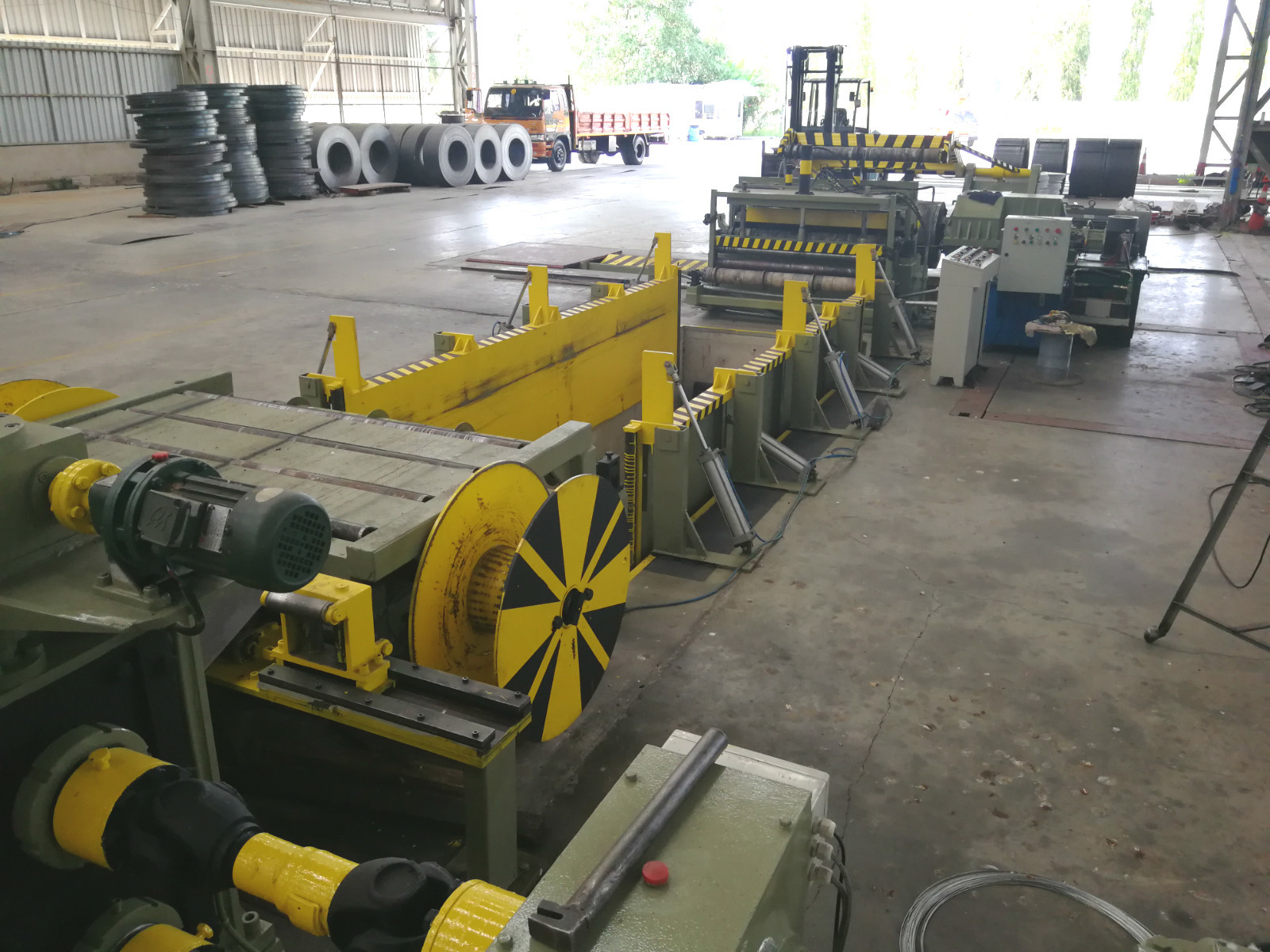

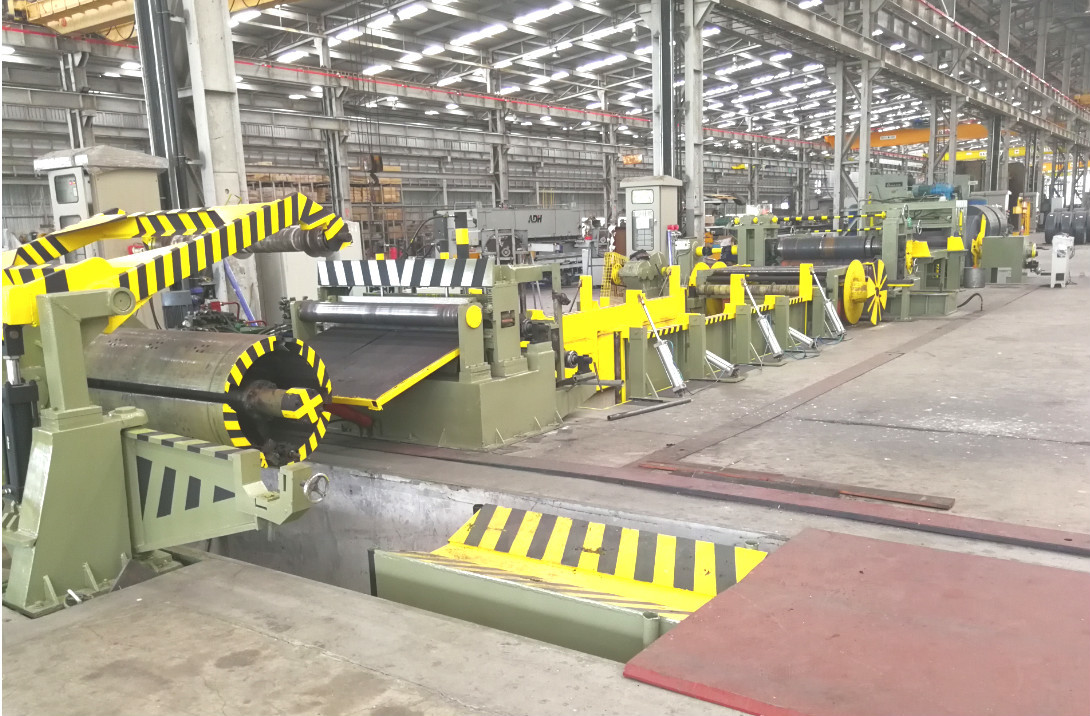

4.5x1600 ISO9001 1550mm 강철 코일 째는 기계

4.5x1600 ISO9001 강철 코일 슬리팅 머신, 800-1550mm 폭의 재료

기술 :

플레이트와 리코일링 유닛과 언로딩을 길게 베면서, 강철 코일을 풀면서, 코일 장하를 단단하게 하세요.

기술적인 매개 변수 :

1. 원료 최대. 두께 4.5 밀리미터, 민. 두께 2.5mm.는 굴려진 연강을 뜨겁게 합니다.

2. 재료의 폭 :800-1550mm

3. 중량의 강철 코일 :맥스 25 톤

4. 강철 코일의 내경 :508mm-760mm

5. 강철 코일의 외경 :Max.1600mm

6. 핀치 롤러 지름 : 190 밀리미터

7. 롤러 핀칭 원동력 : 2.2 kw, 기어박스 모델 : BWD13, 비율 :187

8. 롤러 핀칭 동작 속도 : 3m/min

9. 거친 수평화 롤러 양 : 3, 1 성장, 최저 2.

10. 거친 수평화 롤러 지름 : 125 밀리미터

11. 슬리팅 마무리품을 위해, 슬리팅 폭은 허용오차를 줍니다 : ±0.20mm

12. 슬리팅 마무리품,를 위해 : 15 톤

13. 슬리팅 마무리품을 위해, 철강은 내경을 똘똘 감습니다 : 760 밀리미터

14. 슬리팅 장치 두께 : 2.5~4.5mm, C245

15. 루핑 피트 상술 : 5500×2200mm×2500mm Length×width×depth

16. 슬리팅 샤프트 직경 : 220 밀리미터

17. 슬리팅 샤프트 재료 :40Cr

18. 슬리팅 대 주전동기출력 : 37 kw (960RPM), 기어 BOX650

19. 블레이드, 스페이서, 고무밴드에 대한 세부 사항이 부착 목록을 봅니다.

20. 슬리팅 블레이드 재료 : H13K, 견고성 HRC55-58

21. 스크랩 되감기 메커니즘 주전동기출력 : YLJ6.3KG/M

22. 리와인드링 속도, 두께 4.5 밀리미터, 최대. 20m/min. 두께 2.5 밀리미터가 한계에 이릅니다. 조정할 수 있는 25m/min AC 주파수 속도

23. 되감기 대 주전동기출력 : 90 KW(960rpm), 기어박스 : 850

24. 차원에 대한 세부 사항이 첨부 도면을 봅니다

모든 장치 중 세부 사항 :

1. 수력 코일 장하 인형

이 인형은 강철 코일을 옮기고 그것이 오르락내리락 하게 할 수 있습니다 .푸르-위힐 가이드 레일 워킹이 위 아래로 유압 실린더에 의해 완성됩니다, 인형의 운영이 모터와 기어박스 환원제에 의해 완성됩니다.

2. 수력 디코일러

다음을 포함하여, 이중 헤드 우산 식 :좌우 유닛,

열리고 마감되세요 : 수력입니다

샤프트와 우산 식 이중 헤드를 풀면서, 그것은 가이드 스타일 토대, 브라켓, 방지 장치 메커니즘으로 구성됩니다.

디코일러는 왼쪽부터 오른쪽으로부터 이동하고 동시에 집중될 수 있습니다.

3.라이트형 수력 프레스 가이드, 부삽 머리, 오프너, 핀칭 메커니즘 :

그것은 프레임 스타일 토대, 수력 프레스 가이드 팔, 수력 스프엘-헤드 메커니즘, 유압식 개공기 메커니즘, 수력 핀칭 메커니즘 기타 등등을 구성했습니다.

3.1 수력 프레스 가이드 메커니즘 : 그것은 5.5Kw 원형 허브의 일종 속도가 모터 기타 등등을 감소시키면서 설비되는 수력 레코드 가이드 팔, 긴급한 가이드 스틸휠, 필름의 구멍이 걸리는 톱니바퀴 wheel& 사슬 전동 메커니즘으로 구성됩니다.

3.2 수력 스프엘-헤드 메커니즘 : 그것은 스프엘-헤드 외피, 수력 스프엘-헤드, 스프엘-헤드 수력 lifting& 평행 기구 기타 등등으로 구성됩니다.

3.3 유압식 개공기 메커니즘 : 그것은 가이드 필라와 가이드 슬리브, 유압식 개공기 press-down& 리프팅 메커니즘 기타 등등으로 구성됩니다.

3.4 수력 핀칭 메커니즘 : 그것은 브라켓, 슬라이딩 블록 기반, 2개 핀칭 명부로 구성됩니다, 상측 롤 수력 lifting&가 메커니즘, 전원 부품, 기어박스를 아래로 누릅니다. 기타 등등.

4.변환 작업대, 길이 길이 : 3m

5. 거친 레벨링 단위

거친 레벨링 단위는 레벨링 기능을 위한 3개 롤러를 가지고 있습니다. 그것은 비활성 모드입니다.

6. 길게 째지는 것 전에 안내 장치

안내 장치는 브라켓, 가이드 레일, 스크루 맨드릴 adjusting& 센트럴기즈링 메커니즘, 활동적 가이드 베이스 단, 수직 롤러 메커니즘으로 일하는 것으로 이루어집니다.

슬리팅 장치 전에 모든 장치.

7.슬리팅 유닛 :

그것은 메인프레임 부분과 파워부로 구성됩니다.

파워부 :그것은 권력 기반, 감속기, AC 속도 조절 가능 모터, 기어 분포 케이스, 결합, 위기, 연결 부품, 보편적 교차 전달 등으로 구성됩니다.

메인프레임 부분 :그것은 베이스 단, 소정형 브라켓, 블레이드 샤프트의 큰 슬라이딩 블록, 블레이드 샤프트 두 조각, 활동적 브라켓, 툴 샤프트의 슬라이딩 블록, 활동적 브라켓 수력 엔트리 &exit 날 변경 조정 메카니즘, 상위 툴 샤프트 전기 상승 &press-down 조정할 수 있는 수리공, 기타 등등으로 구성됩니다.

8. 스크랩 되감기 메커니즘 :

샤프트, 베어링 베이스, 2개 콘 되감기 디스크, chain& 체인 기어 전달 기구, 환원제, 결합, 모터 기타 등등을 다시 감으면서, 그것은 브라켓으로 구성됩니다.

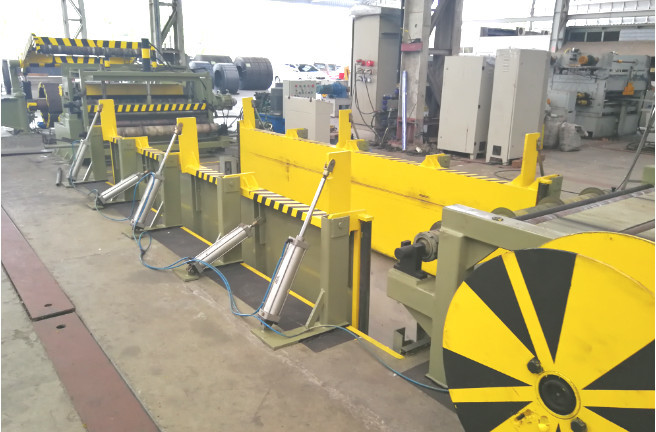

9. 루핑 &transition 작업대 :

토대, 로울러 주행로, 지지 판을 지니면서, 그것은 브라켓으로 구성됩니다,

루핑 피트 Length×width×depth : 기술적인 매개 변수로서

일어나기 위한 유압 실린더로, 변화 작업대.

그것은 좌우 두 파트를 포함하고 있습니다.

10. 사전 분리, 텐션 기구, 액압 프레스 간격 메커니즘, 판 지지 메커니즘 :

그것은 기지로 구성되고, 베어링 베이스, 프리 간격 태도, 댐핑 브라켓, 감쇠판, 감쇠판 수력 lifting&가 메커니즘을 아래로 누르고 되돌아가는 브라켓, 2개 긴장 반사기 명부, 언론 간격 브라켓, 언론 간격 샤프트, 언론 간격, 수력 press-down& 리프팅 메커니즘, 수력 판 지지 메커니즘, 간격 시트를 갖추는 수력 플레이트-서포팅 lifting& 평행 기구, 나일론 스페이서 부시들 기타 등등을 팽팽하게 합니다.

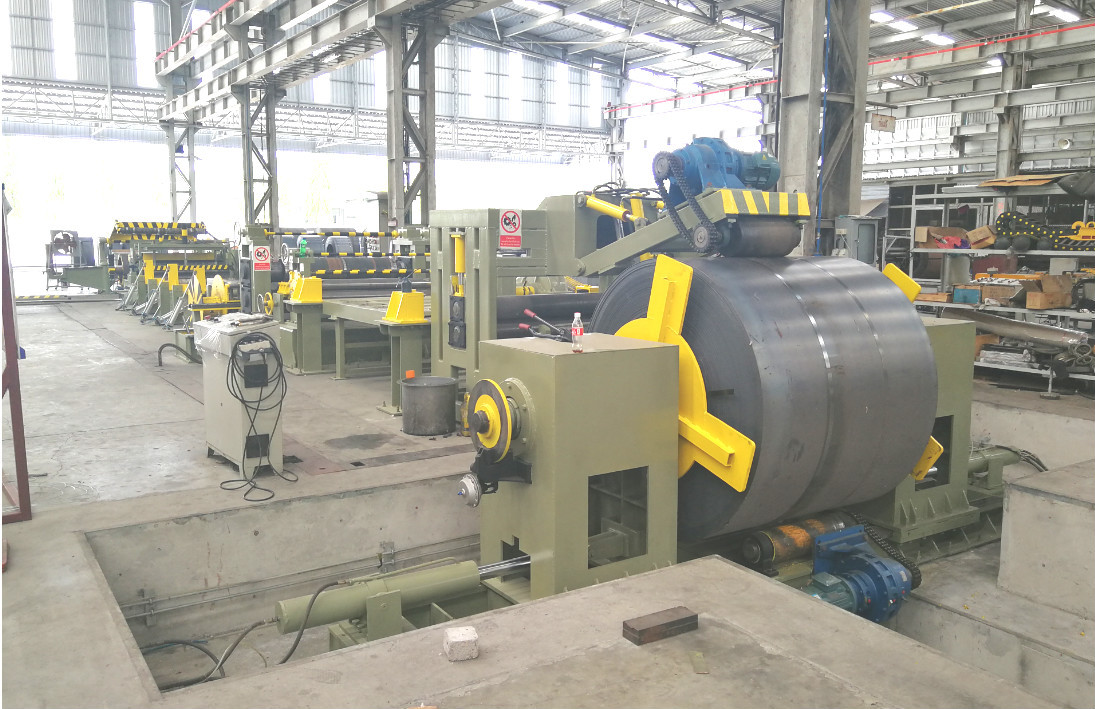

11. 리코일링 유닛 :

AC 속도 조절 가능 모터 기타 등등을 갖추는 것으로 저감 기어 건, 리코일링 손잡이, 아치형 플레이트, 확장 보존 디스크, 비스듬한 슬라이딩 블록 expansion& 리트렉션 메카니즘, 집게 클리핑 메커니즘의 수력 입, 확장 &rotatary 유압원통 메커니즘, 방지 장치 메커니즘, 결합, 기지를 지원한 수력 활동적 지지암을 되돌아오면서, 그것은 기지로 구성됩니다.

12. 수력 언로딩 인형 :

이 인형은 수력 이동과 승강기, 분리된 코일을 옮길 수 있습니다, 인형의 운영이 푸르-위힐드 가이드 트랙이 라인과 출구 바깥쪽에 이동하는 모터에 의해 가동됩니다.

13. 전기 시스템 :

중앙 제어 테이블.

그것은 상자, 주요 전기 제어 작동 상자, 보조자 작동 상자와 다른 전기로 구성됩니다. 슬리팅과 리코일링 모터.

장비 세트 안전 보호, 긴급 stop& 전원 차단 버튼, 기계 중지 디스플레이 램프 등.

14 유압 시스템 :

유압력 25L/min

다음을 포함하여 :수력 주유소, 밸브, 오일 탱크, 공동이, 부드러운 파이프, 경질관과 기타.

슬리팅 블레이드, 스페이서, 스페이스 플레이트, 스페이서 배럴, 고무밴드 목록 (전혀 기계로 추가 비용을 필요로 하지 마세요)

애플리케이션 :

이 라인은 강철 코일 언코일링을 위한 것입니다, 플레이트 슬리팅과 코일강 슬리팅이 가공처리합니다.
