제품 상세 정보:
|
| 하이 라이트: | 로봇식 용접 팔,로봇식 레이저 용접 |
||
|---|---|---|---|
용접 - 아크 로봇
적응할 수 있는 용접 역량으로
숙련되고 탄력적 아크용접 로보트
가와사키의 BA 일련과 Ｒ 일련 아크용접 로보트는 숙련된 인간 용접공의 품질과 경쟁하기 위해 최근 아크 용접 기술을 사용합니다. 로봇은 프로세스 경로의 빠르고 쉬운 프로그래밍을 가능하게 할 아크 용접 특정 소프트웨어로 표준이어 설비됩니다. 적응할 수 있는 용접 기능성은 변하기 쉬운 조인트를 충전하기 위해 용접 동안 로봇 위치, 위브 패턴과 속을 변경할 수 있습니다. 그들의 내장 지능, 유연성과 고정밀도는 아크 용접 적용성의 넓은 범위에 대해 가와사키의 아크용접 로보트를 이상적이게 합니다.
전형적인 애플리케이션 :
아크 용접 소프트웨어 :
BA006N 로봇
숙련되고 탄력적 아크용접 로보트
가와사키의 세련된 아크용접 로보트는 그들이 설치되는 순간으로부터 숙련된 운영자의 잠재력을 증명합니다.
BA006N 개관 :
화물 6 킬로그램
AX 6
1,445 밀리미터에 도달하세요
반복성 ±0.05 밀리미터
애플리케이션 :
다운로드
아크용접 로보트 팜플렛
움직임 범위와 차원
보기 위해 아래 그림에 클릭하세요. 보여진 차원은 (밀리미터)에 있습니다.
견해 SPEC
BA006N 상술
|
BA006N 상술 |
||
|
타입 |
다관절로봇 |
|
|
자유도 |
6 |
|
|
맥스. 화물 (킬로그램) |
6 |
|
|
맥스. (밀리미터에) 도달하세요 |
1,445 |
|
|
Positional Repeatability (mm) ✽1 |
±0.05 |
|
|
동작은 정렬시킵니다 |
암 회전 (JT1) |
±165 |
|
팔 출입력 (JT2) |
+150 - -90 |
|
|
팔 업 다운 (JT3) |
+45 - -175 |
|
|
손목 회전 (JT4) |
±180 |
|
|
손목 굴곡 (JT5) |
±135 |
|
|
손목 트위스트 (JT6) |
±360 |
|
|
최대 속도 ('/s) |
암 회전 (JT1) |
240 |
|
팔 출입력 (JT2) |
240 |
|
|
팔 업 다운 (JT3) |
220 |
|
|
손목 회전 (JT4) |
430 |
|
|
손목 굴곡 (JT5) |
430 |
|
|
손목 트위스트 (JT6) |
650 |
|
|
순간 (Nom) |
손목 회전 (JT4) |
12 |
|
손목 굴곡 (JT5) |
12 |
|
|
손목 트위스트 (JT6) |
3.75 |
|
|
관성 모멘트 (kgom2) |
손목 회전 (JT4) |
0.4 |
|
손목 굴곡 (JT5) |
0.4 |
|
|
손목 트위스트 (JT6) |
0.07 |
|
|
집단 (킬로그램) |
150 |
|
|
체색 |
먼셀 10GY9/1 동등물 |
|
|
설치 |
천장, 바닥을 깝니다 |
|
|
환경적인 조건 |
대기 온도 ('Ｃ) |
0 - 45 |
|
상대 습도 (%) |
35 - 85 (어떤 이슬, 서리가 인정하 )도 또한 |
|
|
Power Requirements (kVA) ✽2 |
2.0 |
|
|
보호도 |
IP65 |
|
|
제어기 |
미국 |
E01 |
|
유럽 |
||
|
일본과 아시아 |
||
1 : ISO9283에 따릅니다
2 : 화물과 운동 패턴에 의존합니다
RA005L 로봇
숙련되고 탄력적 아크용접 로보트
Ｒ 일련 로봇은 모든 중소 의무 산업용 로봇을 위해 기준을 수립하고 있습니다. 산업 지도 속도, 한계와 워크 영역과 함께, 콤팩트 디자인은 많은 다양한 산업을 통한 적용의 넓은 범위에 대해 Ｒ 시리즈 로봇을 이상적이게 합니다.
RA005L 개관 :
화물 5 킬로그램
AX 6
903 밀리미터에 도달하세요
반복성 ±0.03 밀리미터
애플리케이션 :
다운로드
아크용접 로보트 팜플렛
움직임 범위와 차원
보기 위해 아래 그림에 클릭하세요. 보여진 차원은 (밀리미터)에 있습니다.
견해 SPEC
RA005L 상술
|
RA005L 상술 |
||
|
타입 |
다관절로봇 |
|
|
자유도 |
6 |
|
|
맥스. 화물 (킬로그램) |
5 |
|
|
맥스. (밀리미터에) 도달하세요 |
903 |
|
|
Positional Repeatability (mm) ✽1 |
±0.03 |
|
|
동작은 정렬시킵니다 |
암 회전 (JT1) |
±180 |
|
팔 출입력 (JT2) |
+135 - -80 |
|
|
팔 업 다운 (JT3) |
+118 - -172 |
|
|
손목 회전 (JT4) |
±360 |
|
|
손목 굴곡 (JT5) |
±145 |
|
|
손목 트위스트 (JT6) |
±360 |
|
|
최대 속도 ('/s) |
암 회전 (JT1) |
300 |
|
팔 출입력 (JT2) |
300 |
|
|
팔 업 다운 (JT3) |
300 |
|
|
손목 회전 (JT4) |
460 |
|
|
손목 굴곡 (JT5) |
460 |
|
|
손목 트위스트 (JT6) |
740 |
|
|
순간 (Nom) |
손목 회전 (JT4) |
12.3 |
|
손목 굴곡 (JT5) |
12.3 |
|
|
손목 트위스트 (JT6) |
7 |
|
|
관성 모멘트 (kgom2) |
손목 회전 (JT4) |
0.4 |
|
손목 굴곡 (JT5) |
0.4 |
|
|
손목 트위스트 (JT6) |
0.12 |
|
|
집단 (킬로그램) |
37 |
|
|
체색 |
먼셀 10GY9/1 동등물 |
|
|
설치 |
천장, 바닥을 깝니다 |
|
|
환경적인 조건 |
대기 온도 ('Ｃ) |
0 - 45 |
|
상대 습도 (%) |
35 - 85 (어떤 이슬, 서리가 인정하 )도 또한 |
|
|
Power Requirements (kVA) ✽2 |
1.5 |
|
|
보호도 |
IP65 |
|
|
제어기 |
미국 |
E77 |
|
유럽 |
E71 |
|
|
일본과 아시아 |
E74 |
|
1 : ISO9283에 따릅니다
2 : 화물과 운동 패턴에 의존합니다

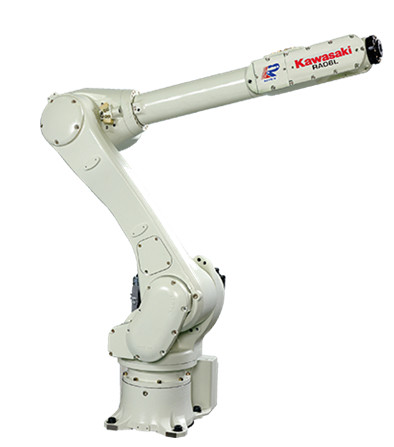

RA006L 로봇
숙련되고 탄력적 아크용접 로보트
Ｒ 일련 로봇은 모든 중소 의무 산업용 로봇을 위해 기준을 수립하고 있습니다. 산업 지도 속도, 한계와 워크 영역과 함께, 콤팩트 디자인은 많은 다양한 산업을 통한 적용의 넓은 범위에 대해 Ｒ 시리즈 로봇을 이상적이게 합니다.
RA006L 개관 :
화물 6 킬로그램
AX 6
1,650 밀리미터에 도달하세요
반복성 ±0.06 밀리미터
애플리케이션 :
다운로드
아크용접 로보트 팜플렛
움직임 범위와 차원
보기 위해 아래 그림에 클릭하세요. 보여진 차원은 (밀리미터)에 있습니다.
견해 SPEC
RA006L 상술
|
RA006L 상술 |
||
|
타입 |
다관절로봇 |
|
|
자유도 |
6 |
|
|
맥스. 화물 (킬로그램) |
6 |
|
|
맥스. (밀리미터에) 도달하세요 |
1,650 |
|
|
Positional Repeatability (mm) ✽1 |
±0.06 |
|
|
동작은 정렬시킵니다 |
암 회전 (JT1) |
±180 |
|
팔 출입력 (JT2) |
+145 - -105 |
|
|
팔 업 다운 (JT3) |
+150 - -163 |
|
|
손목 회전 (JT4) |
±270 |
|
|
손목 굴곡 (JT5) |
±145 |
|
|
손목 트위스트 (JT6) |
±360 |
|
|
최대 속도 ('/s) |
암 회전 (JT1) |
250 |
|
팔 출입력 (JT2) |
250 |
|
|
팔 업 다운 (JT3) |
215 |
|
|
손목 회전 (JT4) |
365 |
|
|
손목 굴곡 (JT5) |
380 |
|
|
손목 트위스트 (JT6) |
700 |
|
|
순간 (Nom) |
손목 회전 (JT4) |
13 |
|
손목 굴곡 (JT5) |
13 |
|
|
손목 트위스트 (JT6) |
7.5 |
|
|
관성 모멘트 (kgom2) |
손목 회전 (JT4) |
0.45 |
|
손목 굴곡 (JT5) |
0.45 |
|
|
손목 트위스트 (JT6) |
0.14 |
|
|
집단 (킬로그램) |
150 |
|
|
체색 |
먼셀 10GY9/1 동등물 |
|
|
설치 |
천장, 바닥을 깝니다 |
|
|
환경적인 조건 |
대기 온도 ('Ｃ) |
0 |
|
상대 습도 (%) |
35 - 85 (어떤 이슬, 서리가 인정하 )도 또한 |
|
|
Power Requirements (kVA) ✽2 |
2.0 |
|
|
보호도 |
IP65 |
|
|
제어기 |
미국 |
E01 |
|
유럽 |
||
|
일본과 아시아 |
||
1 : ISO9283에 따릅니다
2 : 화물과 운동 패턴에 의존합니다

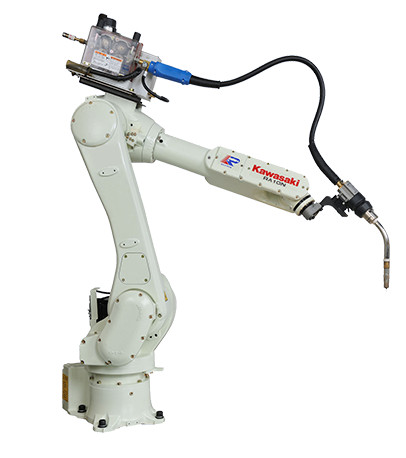

RA010N 로봇
숙련되고 탄력적 아크용접 로보트
Ｒ 일련 로봇은 모든 중소 의무 산업용 로봇을 위해 기준을 수립하고 있습니다. 산업 지도 속도, 한계와 워크 영역과 함께, 콤팩트 디자인은 많은 다양한 산업을 통한 적용의 넓은 범위에 대해 Ｒ 시리즈 로봇을 이상적이게 합니다.
RA010N 개관 :
화물 10 킬로그램
AX 6
1,450 밀리미터에 도달하세요
반복성 ±0.06 밀리미터
다운로드
아크용접 로보트 팜플렛
움직임 범위와 차원
보기 위해 아래 그림에 클릭하세요. 보여진 차원은 (밀리미터)에 있습니다.
