제품 소개유압 깎는 기계

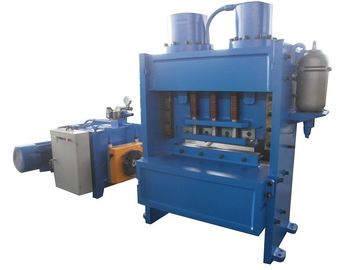

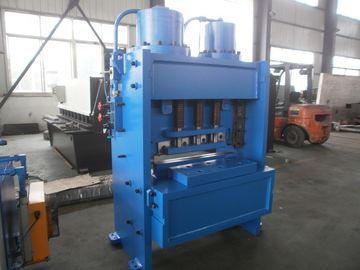

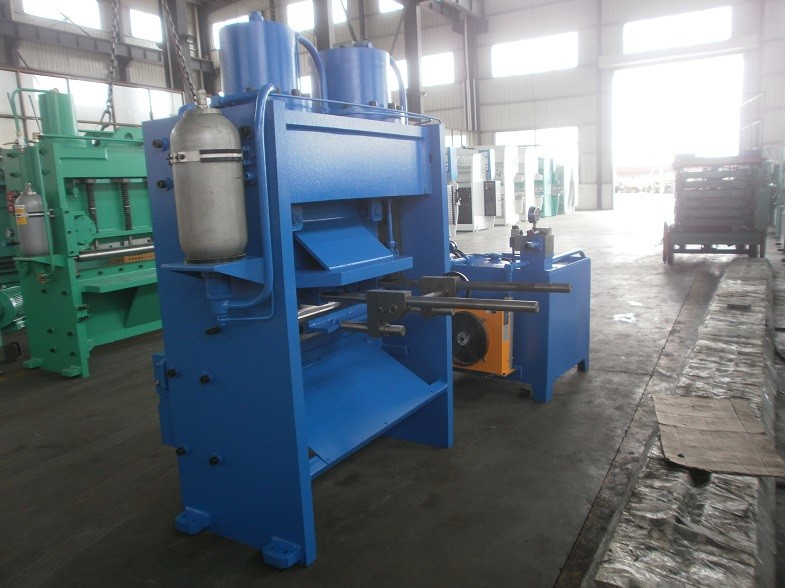

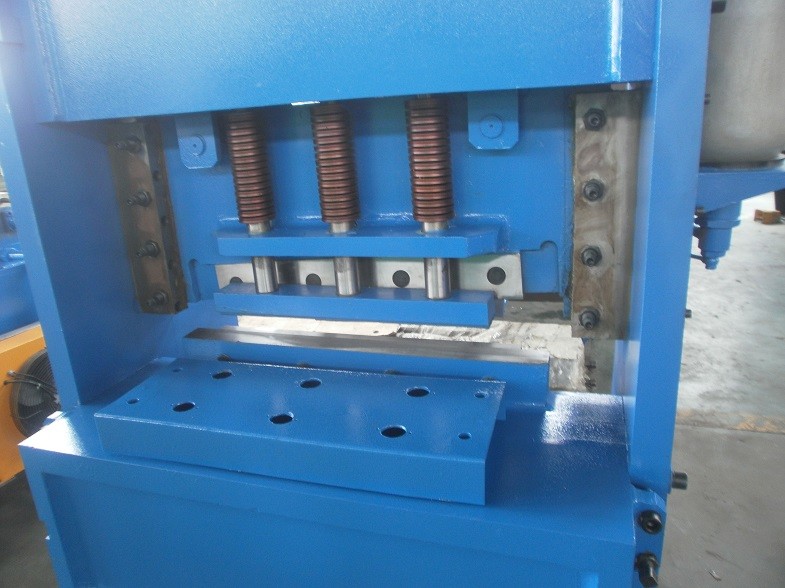

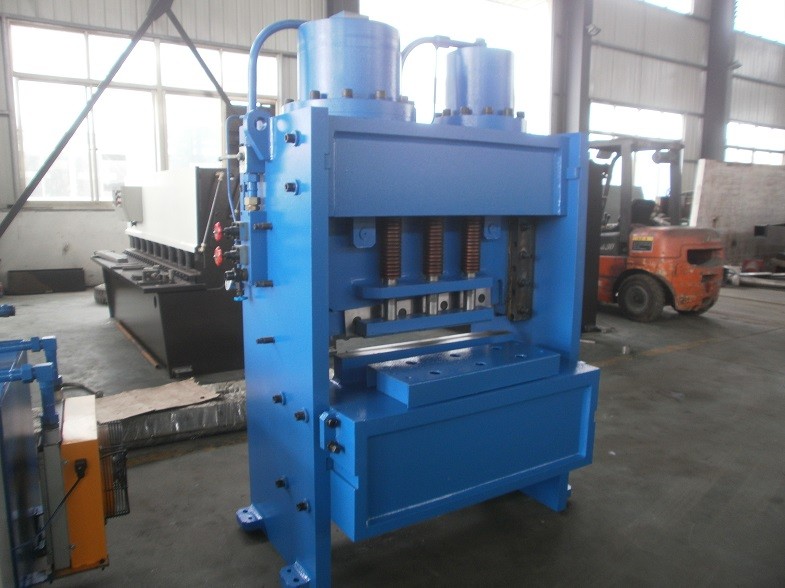

20mm의 축 플런저 펌프를 가진 600mm 강철 플레이트 유압 깎는 기계

20mm의 축 플런저 펌프를 가진 600mm 강철 플레이트 유압 깎는 기계

    • 20mm , 600mm Steel plate Hydraulic Shearing Machine With  axial plunger pump
    • 20mm , 600mm Steel plate Hydraulic Shearing Machine With  axial plunger pump
    • 20mm , 600mm Steel plate Hydraulic Shearing Machine With  axial plunger pump
    • 20mm , 600mm Steel plate Hydraulic Shearing Machine With  axial plunger pump
  • 20mm , 600mm Steel plate Hydraulic Shearing Machine With  axial plunger pump

    제품 상세 정보:

    원래 장소: wuxi - 도자기
    브랜드 이름: CMC
    모델 번호: QC11L-20X600

    결제 및 배송 조건:

    최소 주문 수량: 1 세트
    가격: according to the machine requirement
    포장 세부 사항: 콘테이너 선박을 위해 적당한
    배달 시간: 기계 requirment에 따라
    지불 조건: FOB/CIF
    공급 능력: 필요조건 일치
    접촉
    상세 제품 설명
    하이 라이트:

    hydraulic guillotine shearing machine

    ,

    sheet metal shearing machine

    명세:



    아니다 이름 가치 단위
    1 깎는 간격 20 mm
    2 깎는 폭 600 mm
    3 깎는 각
    4 수직 란 사이 거리 1115년 mm
    5 잎 길이 700 mm
    6 작업대의 고도 800 mm
    7 주발동기 유형 Y180L-4
    22 kw
    속도 1470년 r/min
    8 축 플런저 펌프 유형 IGP5-H063
    63 L /min
    9

    차원



    L 1400년 mm
    W 1500년 mm
    H 2000년 mm


    주요 응용 프로그램, 기능 및 Fetures:


    이 기계는 0.3-20mm의 간격을 가진 강철 플레이트의 깎고는 그리고 600mm의 폭을 위해 사용됩니다.

    베어낼 판의 힘은 다른 힘의 판이 베어낸 인 경우에, 그(것)들의 간격 조정되어야 합니다 450N/mm2, 이어야, 합니다.

    이 기계는 용접한 강철 구조물, 유압에게 모는의 입니다. 반환 치기는 누산기에 의해 완료됩니다. 기계는 좋은 끈기 및 안전의 동안 사용중인 이. 그리고 그것은 다량 공간을 점유하지 않으며 낮은 무게 및 좋은 단단함의 입니다. 잎 정리는 신속하고 간단하게 조정될 수 있습니다. 좁은 판을 삭감할 때 효율성을 개량하는 위 잎 광속의 치기는 자유롭게 조정될 수 있습니다. 기계는 적외선 감지기 보호 장벽 안전을 지키기 위하여 장비됩니다.





    Hydraulicc 드라이브 시스템:



    유압 장치 (figure1)는 IGP5-H063 축 플런저 펌프 2, 결합된 valve4로 위로 만듭니다. 전체적인 체계는 적당하게 배열됩니다.

    필요한 압력 기름은 40MCY14-1B 축 플런저 펌프에 의해 생성합니다. 최대 체계 일 압력은 25Mpa입니다. 위 잎 광속의 반환 치기는 누산기에 의해 완료되고, 압력은 유압 장치의 8Mpa.The 일 원리에 관하여 (숫자 1를 보십시오) 입니다: , 관을 통해서 생성된 기름은, 기름 펌프에 의해 각 기름 실린더 (주요 기름 cylinder8, 죔쇠 cylinder9) 및 결합한 valves4에 들어갑니다. 결합된 벨브에 들어가기 후에, 기름은 주요 기름 노선과 통제 기름 노선으로 분할됩니다. 통제 기름 노선에서 기름은, 기관 구멍을 통해서, 정상 개방 장소에 있는 자석 방향 벨브에 들어가고 석유 탱크에 돌아갈 것입니다. 아무 압력도 주요 기름 노선에서 형성되지 않습니다. 기관 구멍 때문에, 특정 압력 다름은 그것의 정면 사이에서 형성되고 원뿔 벨브를 여는, 뒤 그리고 기름은 기름 반환 구멍을 통해서 반환 기름 실린더에, 돌아갈 것입니다. 아무 압력도 주요 기름 노선에서 형성되지 않습니다. 그리고 기계는 아무 행동도 취하지 않을 것입니다. 전자기 방향 벨브가 켜질 경우, 통제 기름은 자석 방향 벨브를 통해서 안전 밸브에 들어갈 것입니다. 일류 밸브는 세트 압력의 밑에 닫힙니다, 그래서 기름 노선 압력은 점차적으로 증가할 것입니다. 그리고 이 과정에서, 갑피는 기름 실린더가 반환을 위한 지원부대를 극복할 직후에, 광속을 내려가기 위하여 휴식할 것입니다 입찰했습니다. 현재로서는 죔쇠 실린더 및 위 잎 광속은 차례로 행동하는 가능하게 됩니다. 위 잎 광속은 밑바닥 사점으로 파워가 꺼지기 후에 움직이고 행동하기 위하여 한계 스위치를, 자석 방향 벨브 다시 놓을 것입니다 방아쇠를 당길 것입니다. 전체적인 기름 노선은 누산기 때문에 내려진 .the 위 잎 광속 반환입니다.
