제품 상세 정보:
|
| 하이 라이트: | cnc 섬유 레이저 절단기 |
||
|---|---|---|---|
1. 주요 구조 명세

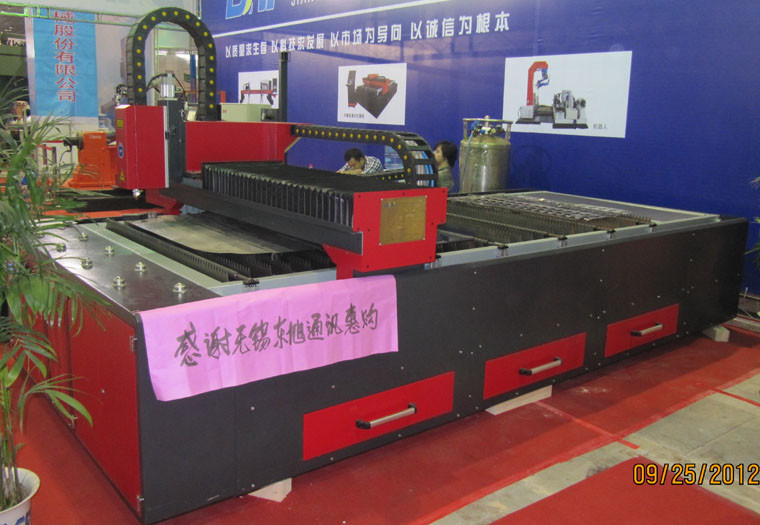

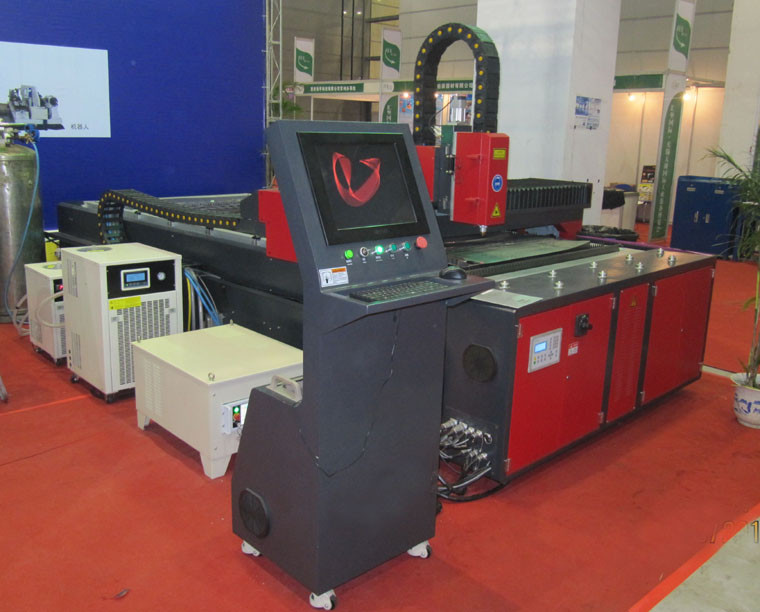

500W FL 3015 섬유 레이저 절단기는 섬유 레이저 힘 souce, 기계 몸, 통제 상자, 공기 정화 체계 및 CNC로 통제 시스템 위로 만듭니다.
기술 명세
| 광학적인 매개변수 | 단위 | 500W |
| 운영하는 형태 | CW, QCW | |
| 중심 방사선 파장 | nm | 1070-1080년 |
| 표준 출력 전력 | W | 500 |
| 광속 질 | mm*mrad | 4 |
| 속도 조정 | kHz | 5 |
| 전송 섬유 직경 | μm | ≥50 |
| (장기) 출력 전력 안정성 | % | ±2 |
| 힘 | VAC | 400-460 |
| 전력 소비 | kW | 2 |
시스템 구조
| Serial 아니. | 이름 |
양 (조각) |
말 |
| 1 | 섬유 레이저 | 1 | 수입되는 고유 |
| 2 |
광학계 속도 확장 렌즈 분광기 집중시키는 렌즈 |
1 | 디자인된 독일 기술 및 스페셜을 채택합니다. 광학 렌즈는 직접 facular의 질, 영향 절단 솔기와 플랜지의 질, 절단 속도 및 간격에 영향을 미칩니다. |
| 3 | Panasonic 자동 귀환 제어 장치 모터 | 1 |
Panasonic 자동 귀환 제어 장치 모터와 Panasonic 운전사. 대만에서 수입된 나사 그리고 가로장 |
| 4 | 통제 시스템 | 1 | PC |
| 5 | 레이저 표시 체계 | 1 | 반도체 (빨간불) |
주요 장비는 좋은 특징으로 이끌어 냅니다: 레이저 발전기와 광학 렌즈. 우리는 신아이더 전자 제품을 이용합니다.
| CNC 가동 테이블 | 그것은 강철 구조물 용접, 선반 구조 가공하는, 긴장 실패 수입한 구르는 나사 TBI, 강선 가로장 HIWIN, 및 Panasonic 자동 귀환 제어 장치 모터 채택합니다. | 그것에는 단단히 출력하고, 누르고 비우기의 보조 장비가 있습니다. |
주요 기술적인 매개변수
| 명세 | 매개변수 |
| 레이저 길이 | 1064nm |
| 최대. 레이저 힘 | 1000W |
| 두기 | 빨간불 표시 |
| 효과적인 프로세스 지역 | 1500mm*3000mm |
| x 정밀도를 두는 y-축 반복 | ±0.03mm |
| 최대. 탄소 강철의 절단 간격 | ≤8mm |
| 최대. 탄소 강철의 절단 속도 |
0.8mm 간격 스테인리스, 12-14m/min, 1.0mm 간격 스테인리스, 10-12m/min |
| 지원 문서 | DXF 등등 (지원 자동 CAD 소프트웨어, CorelDraw 소프트웨어) |
| 소모되는 총 힘 | ≤ 20KW |
| 전력 공급 |
3개 단계 4 철사 AC 380V, 50Hz/60Hz/60A |
절단 매개변수
| 간격 (mm) | 물자 | 최대 절단 속도 (m/min) | 보조 가스 |
| 1 | M.S. | 8 | 산소 |
| 2 | 4.5 | ||
| 3 | 3 | ||
| 4 | 2 | ||
| 5 | 1.5 | ||
| 6 | 0.8 | ||
| 1 | S.S | 6 | 질소 |
| 2 | 3 | ||
| 3 | 1.5 | ||
| 1 | 알루미늄 합금 | 3 | |
| 2 | 1.5 |
기술적인 매개변수
| 모형 | FL-3015 |
| 레이저 파장 | 1070nm |
| 최대 레이저 힘 | 500W (CW) |
| 잡업 공간 | 3000mmX1500mm |
| x-축 치기 | 3000m |
| y-축 치기 | 1500m |
| x의 정확도를 두는 y-축 | ±0.05mm |
| x, Y의 정확도를 두는 Z 축선 반복 | ±0.03mm |
| x의 Y 단 하나 축선 최대 의무 속도 | 20min |
| x y-축 최대 상호 작용 속도 | 40min |
| X/Y 최대 축 가속도 | 1.0G |
| CNC 체계 | LASERCUT |
| 최대 선적 무게 | 500KG |
| 단계 | 3 |
| 정격 전압 | 380V |
| 주파수 | 50Hz |
| 주력의 보호 수준 | IP54 |
| 전체적인 무게 | 2250KG |
| 품목 | 매개변수 |
| 레이저 길이 | 1064nm |
| 최대. 레이저 힘 | 1000W |
| 두기 | 빨간불 표시 |
| 효과적인 프로세스 지역 | 1500mm*3000mm |
| x 정밀도를 두는 y-축 반복 | ±0.03mm |
| 최대. 탄소 강철의 절단 간격 | ≤8mm |
| 최대. 탄소 강철의 절단 속도 |
0.8mm 간격 스테인리스, 12-14m/min, 1.0mm 간격 스테인리스, 10-12m/min |
| 지원 문서 | DXF 등등 (지원 자동 CAD 소프트웨어, CorelDraw 소프트웨어) |
| 소모되는 총 힘 | ≤ 20KW |
| 전력 공급 |
3개 단계 4 철사 AC 380V, 50Hz/60Hz/60A |
FL-3015 섬유 레이저 절단기는 독일에 있는 본래 섬유 레이저가 즉시 녹 그리고 증발을, IPG 레이저 그룹에서 수입된 상태에서 일으키는 원인이 되기 위하여 목표에 집중된 강력한 레이저에 의해 달성됩니다. 자동적인 절단은 디지털화된 기계공 체계에 의해 통제됩니다. 이 기계는 레이저, 디지털 방식으로, 및 정확한 기계공의 기술을 집광했습니다.
2.1. 쪼개지는 유형 디자인되다 독립 가동 테이블. 그것은 조건에 따라 이동될 수 있습니다. 안락하고 쉬운 가동.
2.2. 수입된 자동 귀환 제어 장치 모터 작업대, 여행 지역 1500mm*3000mm.

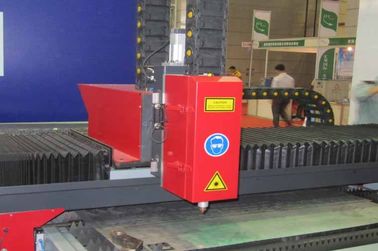

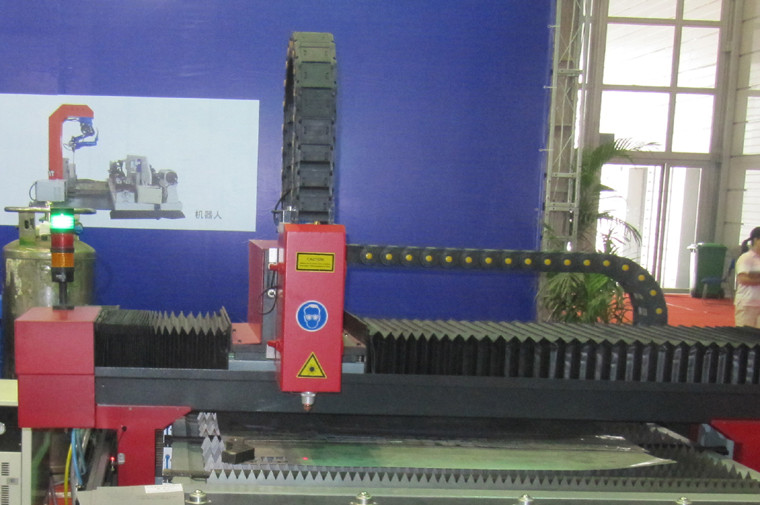

2.3. 레이저 머리는 Z 축선, 이동 지역 0-100mm를 통해 조정될 수 있습니다
3. 주요 특징
3.1. 그것은 널리 이용될 격판덮개를 자르기 위하여 수 있습니다: 스테인리스, 탄소 강철, 알루미늄, 등등.
3.2. 강한 절단 능력: 500W 유형은 8mm까지 스테인리스 커트 할 수 있습니다.
3.3. 요하는 낮은 절단: 그것은 공기로 자를 수 있고, 그것의 비용은 USD 0.5 - 1.입니다. 정확한 비용은 전기를 시간 당 3-6도, 시간 당 렌즈 보호 USD 0.08 - 0.16, 그리고 아니 어떤 다른 비용든지 포함합니다. 당신이 O2 또는 N2를 이용하는 경우에, 비용은 USD 2.4 - 4.8로 증가시켜야 합니다. 모양 및 간격이 다르기 때문에 (, 가스 소비는 다를 것입니다.)
3.4. 빠른 편집 속도, 고능률, 안전 작동 및 안정되어 있는 성과.
3.5. 좋은 품질, 작은 찡그림 매끄럽고 정밀한 보기 밖에.
3.6. 정확한 절단을 보장하는 수입된 자동 귀환 제어 장치 모터와 맞물림 체계. 높은 절단 정밀도.
3.7. 열성적인 소프트웨어는 즉시 디자인되거나 가공된 도표 또는 원본을 가능하게 합니다. 가동 가능하고 쉬운 가동.
4. 적용되는 물자
스테인리스, 탄소 강철, 합금 강철, 봄 강철, 알루미늄, 구리, 티타늄, 등등에 있는 격판덮개 또는 관에 자르기에 적용 가능한. 그것에는 단단한 과민한 합금 강철의 종류에 대한 우수한 가공 효력이 있습니다.
5. 신청 분야
판금 가공, 금속 상품, 부엌 가전용품, 높 단호한 장치, 전기 통제 상자, 자동차 부속, 유리, 포스터, 기술, 점화 그리고 정확한 부속에서 널리 이용되는.
6. 장비 분대
| 품목 | 이름 | 명세 | Qty |
| 1 | FL-3015 | 3000mm*1500mm | 1 세트 |
| 2 | 섬유 레이저 | 500W | 1 |
| 3 | CNC 체계 | LASERCUT | 1 |
| 4 | 레이저 절단 머리 | 미국 lasermech | 1 |
| 5 | 음료수 냉각기 | 1 세트 |
7. 공급되는 기술적인 문서
| 품목 | 기술적인 문서 | 단위 | 양 |
| 1 | 가동 지시 | 세트 | 1 |
| 2 | 지시를 사용하는 소프트웨어 | 세트 | 1 |
| 3 | 특별한 레이저 절단 소프트웨어 | 세트 | 1 |
| 4 | 제품 인증 | 세트 | 1 |
| 5 | 기계 패킹 리스트 | 조각 | 1 |
