제품 상세 정보:
|
원래 장소: | 중국 | 브랜드 이름: | CMC |
---|---|---|---|
이름: | 기계를 형성하는 난간 목록 | PLC: | 델타 |
품목: | 기계를 형성하는 2개의 파 고속도로 난간 목록 | 구멍을 뚫는 부속: | 유효한 |
하이 라이트: | 기계를 형성하는 고속도로 난간,고속도로 난간 목록 기계 |

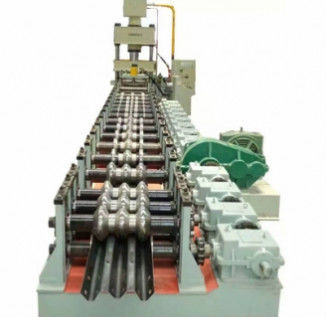

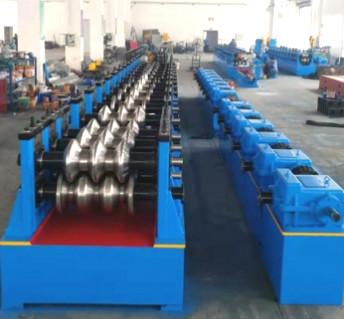

기계를 형성하는 2개의 파 및 3개의 파 고속도로 난간 목록
I.Basic 기계 모수
물자: Q345B에 의하여 직류 전기를 통하는 장
간격: 2.5~3.0mm
폭: 450-476mm
무게: 65KG
제품의 명세
제품: 부산물 그림
제품 폭: 310mm ± 5mm
제품 고도: 81mm ± 5mm
제품 명세서
방법 형성: cold roll 형성
생산 속도: ≤10m/분
먹이는 방향: 좌 급식
주요 전압: 380V, 50Hz
단위 총 힘: 20.7KW에 관하여
구동축 방위: 6026
터보 상승: SWL10-3/23-FU3
주 구동 모터: YVP180M-4-15
흡진기: ZQ500-48.57
인조벽판 물자: A3
갱구 물자: 40
형 물자: Gcr15
II의 장비 구조의 개관
장비 구조는 나이 드는 처리, 3 롤러 구조, 위 1 및 더 낮은 2 후에 A3 강철 플레이트에 의해, 가공됩니다, 더 낮은 롤러는 조정 구조를 채택합니다, 위 롤러는 슬라이더 운동 조정을 채택하고, 터빈 상자 드라이브의 3 세트는 모터에 의해 위를 조정하기 위하여 몰고 더 낮은 터빈 상자는 연결대에 의해 상자의 3 세트의 동기화를 지키기 위하여 연결되고, 3개의 독립적인 벽 판은 갱구에 의해 전체적인 기계의 평행을 지키기 위하여 연결됩니다. 롤러 갱구의 직경은 110mm입니다. 안 아크를 위해 좌우, 하나 및 외부 아크를 위해 하나, 및 15KW 주발동기의 세트에 형의 2 세트가 있습니다. 그것은 장치를 통해서 좌우 더 낮은 갱구를 모는 ZQ500 흡진기에 의해 몹니다. 장치 단위는 10m, 좌우 각각을 위해 하나입니다. 제품은 가동 장치를 통해서 가공됩니다.
III의 장비 설정 점검표
아니다 |
제품 이름 |
양 |
1 |
형 형성 |
각 측에 형의 1 세트 |
2 |
15KW 드라이브 모터 |
1Set |
3 |
형 갱구 형성 |
3Sets |
4 |
터보 상승 |
3Sets |
5 |
드는 드라이브 모터 |
1Set |
6 |
ZQ500 흡진기 |
1Set |
7 |
전기 장치 |
1Set |
8 |
장비 고정 수나사 |
1Set |
