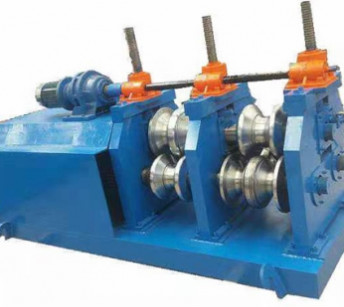

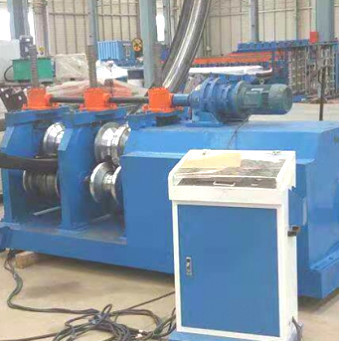

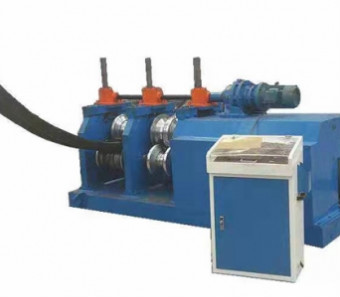

난간 강철 15KW 3 롤러 판 구부리는 기계

난간 강철 15KW 3 롤러 판 구부리는 기계
Guardrail Steel 15KW 3 Roller Plate Bending Machine
난간 강철 15KW 3 롤러 판 구부리는 기계 난간 강철 15KW 3 롤러 판 구부리는 기계 난간 강철 15KW 3 롤러 판 구부리는 기계 난간 강철 15KW 3 롤러 판 구부리는 기계

큰 이미지 :  난간 강철 15KW 3 롤러 판 구부리는 기계

제품 상세 정보:
원래 장소: 우시, 중국
브랜드 이름: CMC
결제 및 배송 조건:
최소 주문 수량: 1 세트
가격: Negotiate
포장 세부 사항: 누드

난간 강철 15KW 3 롤러 판 구부리는 기계

설명
하이 라이트:

난간 판 구부리는 기계

,

15KW 판 구부리는 기계





난간 판 구부리는 기계



장비 구조는 나이 드는 처리, 3 롤러 구조, 위 1 및 더 낮은 2 후에 A3 강철 플레이트에 의해, 가공됩니다, 더 낮은 롤러는 조정 구조를 채택합니다, 위 롤러는 슬라이더 운동 조정을 채택하고, 터빈 상자 드라이브의 3 세트는 모터에 의해 위를 조정하기 위하여 몰고 더 낮은 터빈 상자는 연결대에 의해 상자의 3 세트의 동기화를 지키기 위하여 연결되고, 3개의 독립적인 벽 판은 갱구에 의해 전체적인 기계의 평행을 지키기 위하여 연결됩니다. 롤러 갱구의 직경은 110mm입니다. 안 아크를 위해 좌우, 하나 및 외부 아크를 위해 하나, 및 15KW 주발동기의 세트에 형의 2 세트가 있습니다. 그것은 장치를 통해서 좌우 더 낮은 갱구를 모는 ZQ500 흡진기에 의해 몹니다. 장치 단위는 10m, 좌우 각각을 위해 하나입니다. 제품은 가동 장치를 통해서 가공됩니다.

a. 간격: 2.5--4mm (±0.2mm), 폭: 750mm±5mm,
b.Yield 힘은 235Mpa의 측 굴곡 10mm 이하 (5mm에 기초)입니다,
c.Coil 안 직경: φ508~φ600mm; 코일 안 직경: ≤φ1800mm,
d.Coil 무게: ≤10T





I.Basic 기계 모수

  1. 원료의 기계적 성질 그리고 명세
  2. 물자: Q345B에 의하여 직류 전기를 통하는 장
  3. 간격: 2.5~3.0mm
  4. 폭: 450-476mm
  5. 무게: 65KG
  6. 제품의 명세
  7. 제품: 부산물 그림
  8. 제품 폭: 310mm ± 5mm
  9. 제품 고도: 81mm ± 5mm
  10. 제품 명세서
  11. 방법 형성: cold roll 형성
  12. 생산 속도: ≤10m/분
  13. 먹이는 방향: 좌 급식
  14. 주요 전압: 380V, 50Hz
  15. 단위 총 힘: 20.7KW에 관하여
  16. 구동축 방위: 6026
  17. 터보 상승: SWL10-3/23-FU3
  18. 주 구동 모터: YVP180M-4-15
  19. 흡진기: ZQ500-48.57
  20. 인조벽판 물자: A3
  21. 갱구 물자: 40
  22. 형 물자: Gcr15





II의 장비 구조의 개관



장비 구조는 나이 드는 처리, 3 롤러 구조, 위 1 및 더 낮은 2 후에 A3 강철 플레이트에 의해, 가공됩니다, 더 낮은 롤러는 조정 구조를 채택합니다, 위 롤러는 슬라이더 운동 조정을 채택하고, 터빈 상자 드라이브의 3 세트는 모터에 의해 위를 조정하기 위하여 몰고 더 낮은 터빈 상자는 연결대에 의해 상자의 3 세트의 동기화를 지키기 위하여 연결되고, 3개의 독립적인 벽 판은 갱구에 의해 전체적인 기계의 평행을 지키기 위하여 연결됩니다. 롤러 갱구의 직경은 110mm입니다. 안 아크를 위해 좌우, 하나 및 외부 아크를 위해 하나, 및 15KW 주발동기의 세트에 형의 2 세트가 있습니다. 그것은 장치를 통해서 좌우 더 낮은 갱구를 모는 ZQ500 흡진기에 의해 몹니다. 장치 단위는 10m, 좌우 각각을 위해 하나입니다. 제품은 가동 장치를 통해서 가공됩니다.







III의 장비 설정 점검표



아니다



제품 이름



1



형 형성



각 측에 형의 1 세트

2



15KW 드라이브 모터



1Set

3



형 갱구 형성



3Sets

4



터보 상승



3Sets

5



드는 드라이브 모터



1Set

6



ZQ500 흡진기



1Set

7



전기 장치



1Set

8



장비 고정 수나사



1Set
