제품 상세 정보:
|
| 이름: | 길이 선에 줄여집니다 | 특징: | 완전 자동 |
|---|---|---|---|
| 애플리케이션: | 등주 재료를 위해 | 재료: | Q235A, 뜨거운 굴려진 연강 |
| 재료 두께: | 3mm-8mm | 소재 폭: | 800-1800mm |
| 하이 라이트: | 8 밀리미터 길이 절단기,등주 길이 절단기,Q235A 슬리팅과 길이 선에 잘립니다 |
||
등주 모델 CTLA8x1800을 위한 길이 선에 줄여집니다
(완전 자동 타입, 4 사업 레벨링)
기술적인 매개 변수
독점적 특성 :
완전 자동은, 막대기 동안 우폭을 가져다 주면, 자동화, 테이퍼 플레이트 언로딩과 적층 자동 시스템과 길이 CNC 통제된, 테이프녹화자 슬리팅을 타이핑합니다 .
두개 블레이드 이중 타입 찰과상 모서리 슬리팅 단위와 테이프녹화자 슬리팅 단위로.
(주목하세요 : 6 밀리미터 그리고 나서 더 적은 플레이트를 위한 자동 적재 시스템이 극판을 밝힙니다)
애플리케이션 :
잘리면서, 그것은 평평해지면서, 등주 물질 언코일링을 위한 것이고 일 측 작은 폭, 일 측 큰 폭 강철판을 얻기 위해, 가장자리 슬리팅과 테이프녹화자 슬리팅 공정을 긁어 모읍니다.
장치에 대한 세부 사항
1. 돌리 자동차를 로딩하는 강철 코일
위 아래로 다음 수력입니다
수평선상 움직임 : 모터가 달립니다

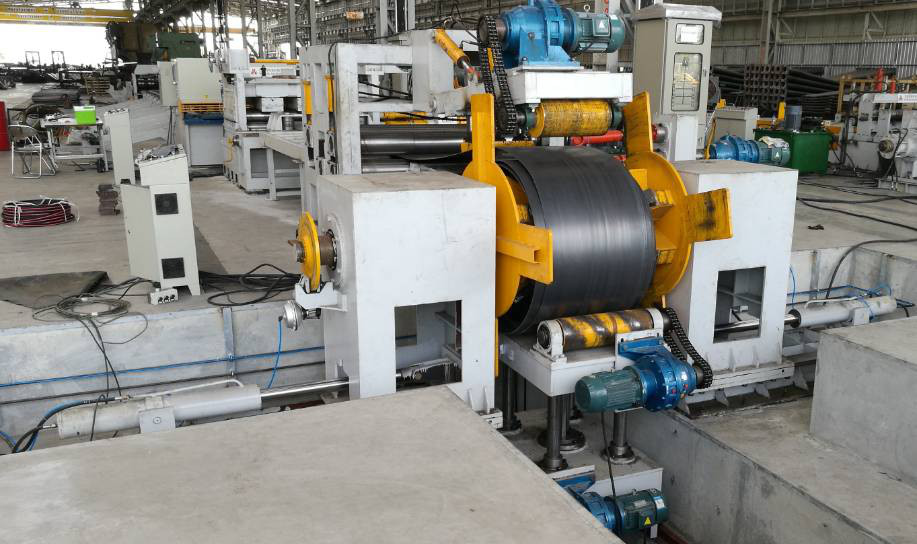

2. 수력 이중 헤드 우산 식 디코일러 :
다음을 포함하여 :좌우 유닛,
샤프트 회전 긴장을 주는 브레이크로.
열리고 마감되세요 : 수력입니다
3. 수력 누르기고 안내하면서, 장치를 조인 수력 스프엘-헤드 장치
롤러와 모터 구동기 시스템, 등을 조이면서, 그것은 골조, 수력 레코드와 안내 장치, 수력 셔블 헤드 장치로 구성됩니다.
이것은 수력 레코드와 가이드 암, 긴급하고 이끄는 휠, 기어 박스, 모터, 기타 등등으로 구성됩니다.
플레이트, 수력 장치, 기타 등등을 소비하면서, 이것은 수력 셔블 플레이트 수축 장치로 구성됩니다.
그것은 하락, 2개의 핀치 롤러, 수력 핀치 장치, 프레임, 기타 등등으로 구성됩니다.
이것은 교류 전동기, 기어 박스로 구성되고, 한 그룹의 축과 입장, 한 일반 관절, 기타 등등을 지니면서, 연결됩니다.
4. 중앙 회전하는 방식 작업대
5. 안내 장치
그것은 회 프레임, 움직일 수 있는 평면 플레이트, 이끄는 조정 장치, 수직 빈약한 바퀴로 구성됩니다.
6. 레벨링 단위 :(네가지 사업 타입)
이것은 파워부와 호스트 부분으로 나누어진 이 전선의 핵심 장비입니다.
파워부는 동력반, 감속기, AC 속도조정장치, AC 전기 캐비넷 (AC 주파수 모터 구동장치), 결합, 전력 배포 건, 스트랩 바퀴, 스트랩, 일반 관절과 YWZ 브레이크, 등으로 구성됩니다.
호스트 부분은 최저 입지, 프레임으로 구성됩니다, 차축대 하에, 바퀴, 전기 상승과 누름 장치를 지원하는 롤러, 상위 지지 프레임, 상하 지지 휠 입지를 평평하게 하는 슬라이딩 축 입지가 2의 레코드 모터의 PC를 동반합니다, 설명서가 펌프에 기름을 칩니다.
이 기계의 특성 :
그것은 권력 배포 건을 채택했고, 각각 수평화 롤러가 보편적 교차 결합으로 연결되고, 상하 수평화 롤러가 둘다 활동적이 그래서, 선형 속도가 일치성이 그래서, 롤러 표면과 플레이트 사이의 마찰이 감소할 것이며, 그것이 레벨링 효율을 자극할 수 있습니다.
축을 평평하게 하는 양쪽과 관계가 있는 롤러의 두 세트가 있습니다, 지탱하는 한쌍의 평평한 푸싱이 마찰을 감소시키는 것에게 사용했고, 리브라팅으로부터 굴대여서 방해가 되며, 그것이 효율을 자극할 수 있습니다.
지지 휠의 2개 그룹은 어느 것이 위로 조정될 수 있는 지 기관총에 설치되고 -- 아래, 면합니다 -- 그리고 쪽을 지원하세요. 그것은 주요 롤러를 지원하고 롤러 경도와 신속한 레벨링 효율성을 증가시키곤 했습니다. 어느 것이 태도에 들어가는 옥사이드 광재를 방지할 수 있는 지지 휠 위의 태도가 밀봉됩니다.
기계는 웜 기어와 웜 로드, 조정하는 양극 감속 위의 큰 비틀림과 무거운 채 전력을 눌러 그것을 누르는 것 채택하는 것은 아래 상승과 레코드에 개별적으로 그리고 동시에 조정되었고, 설명서 마이크로어저스트먼트에서 설정했을 수 있다고 있습니다.
수평화 롤러는 중간 주파수 유도 소멸, 더 깊은 단계이며, 그것이 석유가 부족할 때 태도를 태우기를 회피할 수 있습니다고 수 있었고 더 오랫동안 기계 삶.
레벨링 호스트 장치는 있고 집중화된 송유를 채택하곤 수 있었고 쉽게 작동합니다. 주요 구성품은 고국에서 진보적 진동자에 의해 진동합니단 수 있었고 데몰리싱 스트레스와 감량 굽힘. 모터는 디렉트-커런트 속도조정장치이고 반주하고 유로썸 코어 플레이트의 삭감하는 상승과 제동이 (짧게 공통 것들 보다 2/3 브레이크 시간)와 신속한 레벨링 효율성을 맞출 수 있습니다.
7. 회전타입 절단기 :
다음을 포함하여 :수력 변동 빔 전단 Q12Y-6*2000.
전단은 등주 후강판 절단에 적합하기 위해 3 도를 회전할 수 있습니다.
가위질한 후, 플레이트는 평행 4변형일 것입니다, 이 방법이 소재 폐기물을 감소하고 다음 과정을 위한 쉽 등주 제작의 입니다
8. 자동화 기기로, 폴 길이 지지 테이블 + 인형 :
더블 에지 슬리팅 유닛의 앞의 인형이 있습니다. 그것은 슬리팅 일직선과 사각형 접시가 분류한 제어를 위한 것입니다. 변화에 의해 사각형 접시를 제어하기 위한 인형 위의 방해물의 위치는 분류합니다 .
자동화된 구동과 인형, 그것이 극판의 길이를 부합시켜 테이블에 대한 적합한 위치에 이동할 수 있습니다.
롤러가 모터, 플레이트에 의해 뛰어들게 되는 때인 자동화된 구동과 테이블 롤러는 슬리팅 대에 이동하고 손으로 플레이트를 추진할 아니오 필요가 있을 수 있습니다. 공압과 모든 롤러는 부여잡습니다, 그것이 있을 수 있고 모터와 체인 시스템에 의해 구동했고 접시를 조정해서 또한 손으로 접시를 이동할 수 있습니다.
둘다 인형에 그리고 전방 가장자리 슬리팅 장치에, 사각형 플레이트의 옳은 차원을 얻기 위해 멈추기 위한 누름판을 위한 공압 장치가 있습니다.
9. 플레이트 상승하는 장치.
이 장치는 2 공기압실린더를 포함하고 그것이 플레이트 길이를 부합시키는 다른 장소로 이동될 수 있습니다.
인형이 플레이트를 고정시키고 이동할 수 있기 위해, 플레이트가 슬리팅 부대의 앞에 도달할 때, 플레이트는 중지될 것입니다, 이 장치가 플레이트를 상승시킬 것입니다.
더블 에지 슬리팅 머신은 강철 시트를 줄이기 위해 회전하는 시어링 원리에 토대입니다.
그것은 등주 동안 정확한 폭을 얻기 위해 열간 압연강판의 슬리팅 찰과상 가장자리를 위한 것입니다.
다음을 포함하여 : 롤러, 모터, 기어 박스, 4 블레이드를 조이는 이중 페어
슬리팅 블레이드의 2 쌍으로, 위 아래로 두개의 스크류형 롤러.
스크류형 롤러는 접시의 어떠한 크기도 길게 배서 어떠한 위치에도 절단 블레이드를 맞채서 쉽습니다.
11.자동화 기기로, 폴 길이 지지 테이블 + 인형 :
슬리팅 유닛의 앞의 인형이 있습니다. 그것은 제어를 위한 것입니다 테이퍼 절삭 급. 변화에 의해 테이프녹화자 슬리팅을 제어하기 위한 인형 위의 방해물의 위치는 평가됩니다.
자동화된 구동과 인형, 그것이 극판의 길이를 부합시켜 테이블에 대한 적합한 위치에 이동할 수 있습니다. 그리고 옳은 플레이트 이동 방향을 얻기 위해 플레이트를 고정시키세요.
롤러가 모터, 플레이트에 의해 뛰어들게 되는 때인 자동화된 구동과 테이블 롤러는 슬리팅 대에 이동하고 손으로 플레이트를 추진할 아니오 필요가 있을 수 있습니다. 공압과 모든 롤러는 부여잡습니다, 그것이 있을 수 있고 모터와 체인 시스템에 의해 구동했고 접시를 조정해서 또한 손으로 접시를 이동할 수 있습니다.
둘다 인형에 그리고 앞 테이프녹화자 슬리팅 장치에, 옳은 테이퍼 절삭 각을 얻기 위해 멈추기 위한 누름판을 위한 공압 장치가 있습니다.
12. 플레이트 상승하는 장치.
이 장치는 2 공기압실린더를 포함하고 그것이 플레이트 길이를 부합시키는 다른 장소로 이동될 수 있습니다.
인형이 플레이트를 고정시키고 이동할 수 있기 위해, 플레이트가 슬리팅 부대의 앞에 도달할 때, 플레이트는 중지될 것입니다, 이 장치가 플레이트를 상승시킬 것입니다.
13. 테이프녹화자 슬리팅 유닛
테이프녹화자 슬리팅 머신은 강철 시트를 줄이기 위해 회전하는 시어링 원리에 토대입니다. 그리고 어떤 테이퍼율과 부등변 사각형 플레이트를 얻으세요.
다음을 포함하여 : 이중 페어 롤러 핀칭, 자동차, 기어 박스가 롤러 핀칭을 올리고 입각합니다, 2가 인라인스케이트를 탑니다,
슬리팅 블레이드의 한 쌍으로, 위 아래로 두개의 스크류형 롤러.
스크류형 롤러는 접시의 어떠한 크기도 길게 배서 어떠한 위치에도 절단 블레이드를 맞채서 쉽습니다.
14. 끝난 테이퍼 플레이트를 위한 볼 타입 지지 테이블
15. 자동 시스템을 언로딩시키고 쌓아 올리는 테이퍼 플레이트
두 공기 롤러 핀칭이 있습니다. 최저 롤러 핀칭이 자동화된 구동과 함께 있다고, 롤러가 모터에 의해 뛰어들게 될 때, 테이퍼 플레이트는 슬리팅 대로부터 멀리에 이동할 수 있습니다. 플레이트가 움직임을 막았을 때, 위로 롤러는 플레이트를 언로딩시키기 위한 공간을 상승시키고 줄 것입니다.
테이블 하에, 이것은 12 장치 공기 언로딩 장치입니다. 그들은 테이블의 중앙에서 오를 수 있는 후, 두 조각 테이퍼 플레이트가 입지를 쌓아 올려 양측에 미끄러질 것입니다.
16. 전기 시스템 :
중앙 제어 테이블.
더블 에지 슬리팅과 테이프녹화자 슬리팅을 위해, 또한 AC 운전자 인버터인 PLC는 신속한 응답과 좋은 활동의 특징을 가지고 있으며, 그것이 효과적으로 돌리 주행속도를 조절할 수 있습니다.
17 유압 시스템 :
유압력 25L/min
다음을 포함하여 :수력 주유소, 밸브, 오일 탱크, 공동이, 부드러운 파이프, 경질관과 기타
18. 공압 계통 :
인형과 테이블 위기를 위한, 플레이트 상승, 플레이트 언로딩 장치 기타 등등.
19.선택 :
테이퍼 절삭 추가적 레벨링 단위 뒤에 .
다음 과정을 위해 강철판의와 쉽 스트레스를 푸세요.
(두께에 적합한 이 유닛 덜 그리고 나서 6 밀리미터는 가로등 막대기 동안 도금처리합니다)
20. 선택 : 플레이트 오프라인 시스템
(플레이트가 길이에 줄여진 후, 시스템은 플레이트를 기계에서 측면으로 옮길 수 있습니다.)
