| 보증: | 일년 | 표면 처리: | 가로등 기둥 부품 맞춤형 |
|---|---|---|---|
| 모양: | 원뿔, 다각형, 팔각형 | 길이: | 14m |

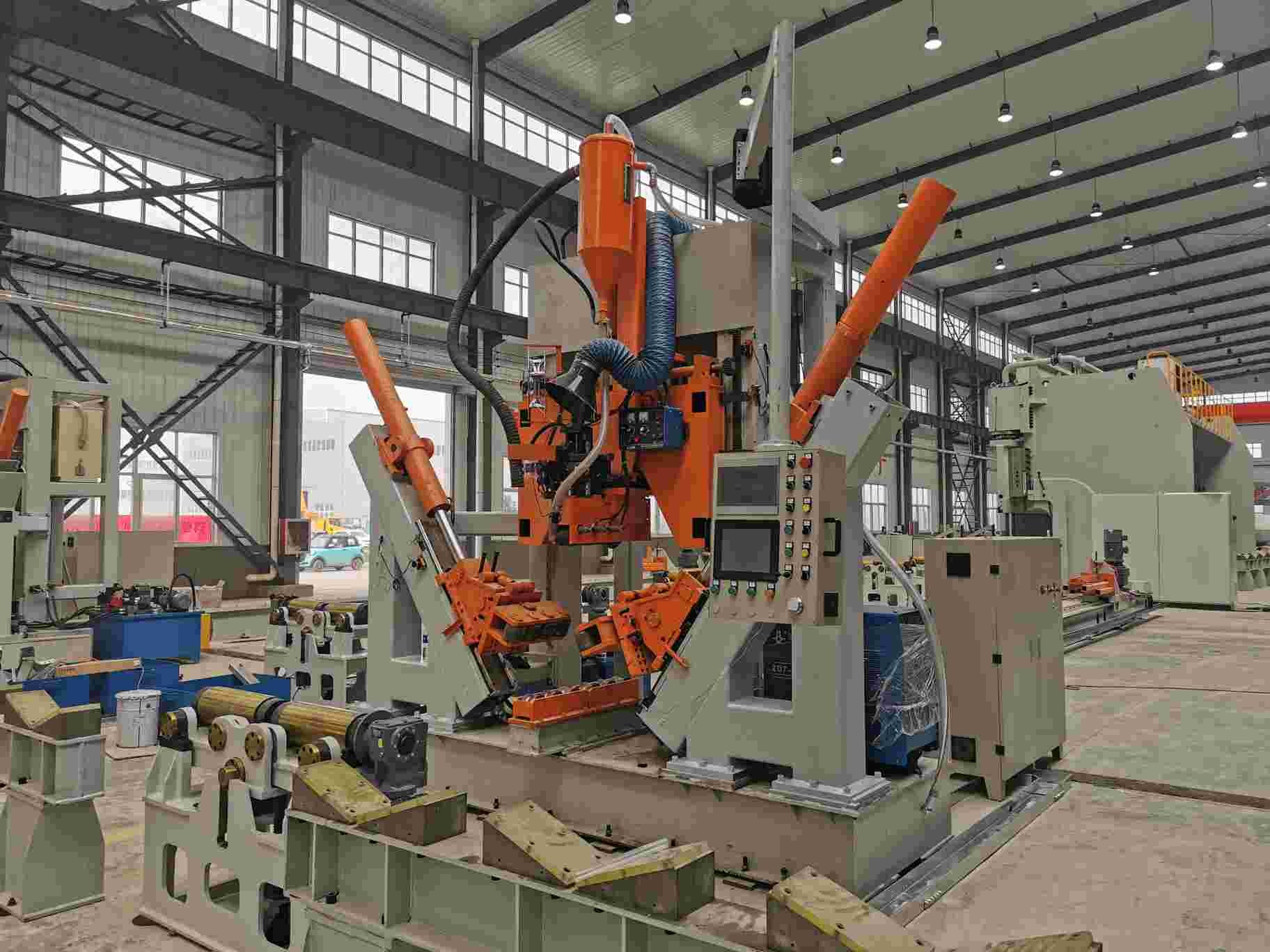

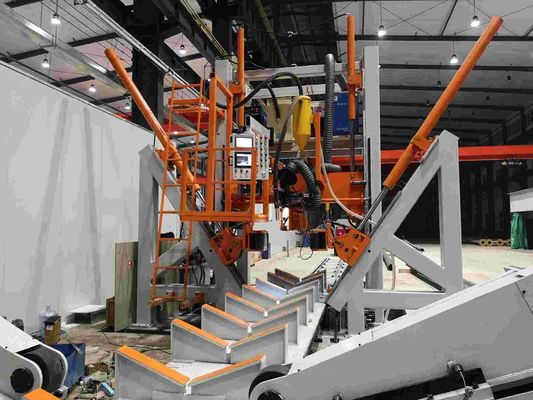

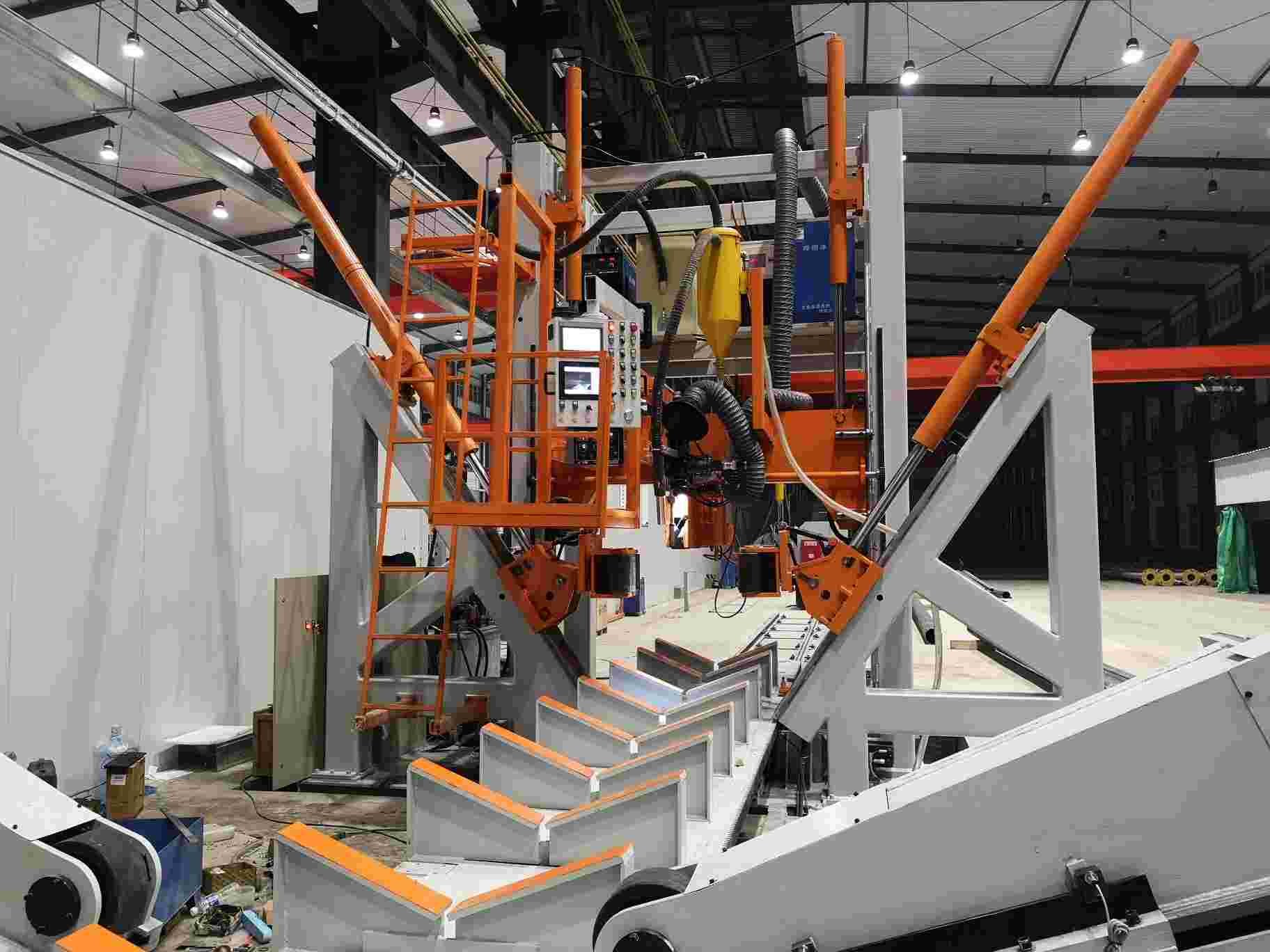

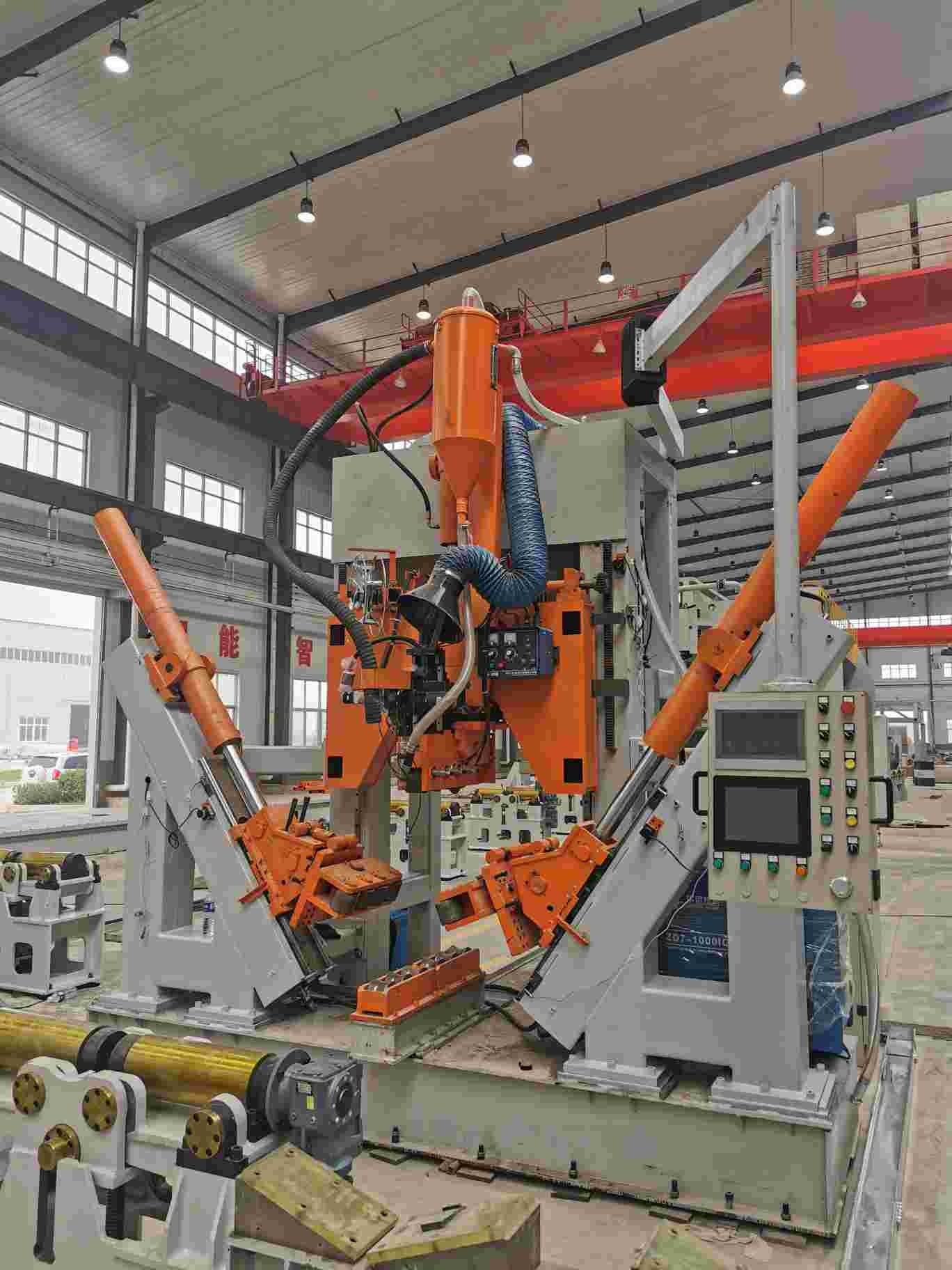

CNC POLE SHUT - 용접기
모델: HM800/14000
롤러 유형
모노폴, 하이마스트 극, 5G 통신 극 및 일반 가로등 극을 위해 특별히 설계된
직경 범위: 200~800mm, 두께: 4~12mm, 길이: 14000mm
옵션 직경 범위: 60~800mm, 두께: 3~12mm, 길이: 14000mm
표준 싱글 아크 싱글 와이어 서브머지드 아크 용접기
적용 범위: 5G 극, 모노폴, 하이 마스트 극 및 일반 가로등 극과 같은 큰 길이 중형 극 세로 자동 폐쇄 용접에 적합
이 기계는 일반적으로 중간 크기의 다각형 및 원추형 기둥을 용접하는 데 적합하며 특히 이음새가 하나만 있는 기둥에 적합합니다.자동 용접 라인입니다.트롤리에는 이동하기 위해 극을 당길 수있는 조정 가능한 속도 모터가 장착되어 있습니다.유압 실린더는 압력 휠이 극을 조이고 동시에 용접합니다.
독점 기능:
1.CNC 자동 조정, CNC 시스템, 극 직경 변경, 자동으로 압력 조정, 자동으로 노루발 위치 조정, 공급 속도 및 위치 자동 일치, 용접 이음매를 항상 닫힌 상태로 유지하여 부드러운 보장 용접.
2. 이전 공정은 용접 후 극 용접의 비틀림이 없으며 직원이 기계 뒤쪽의 막대를 들어 올려 비틀어 용접을 중심으로 할 필요가 없습니다.
3. 운전 극은 머리와 꼬리 용접의 안정성을 보장하기 위해 전기 브레이크 정지 기능과 함께 주파수 변환에 의해 제어되며, 이 시스템은 작은 끝에서 하단 전체 영역까지 극을 용접할 수 있으며 용접에서 거의 왼쪽 길이가 없습니다.이 방법은 다음 프로세스의 수동 작업을 줄입니다.
4. 클램핑 롤러의 수는 3 세트이며, 장점은 극 표면에 대한 롤러 압력을 줄이고 표면의 스크래치를 줄이는 것입니다.팔각 기둥, 다각형 기둥 및 원추 기둥의 생산에 적합합니다.동일한 직경 또는 원추형일 수 있습니다.
5. 자동화된 빠른 복귀 기능이 있는 푸시형 트롤리, 작업자가 수동으로 푸시할 필요가 없으며 작업자의 노동 강도를 줄입니다.
6. 공압 클램핑 장치가있는 후면 푸시 트롤리, 수동 클램핑에 비해 간단하고 빠릅니다.
7. 서브머지드 아크 용접 기능
8. 언 로딩 측면은 로딩 및 언 로딩에 편리한 롤러 유형이며 상류 및 하류 재료의 자동화를 실현하는 데 도움이됩니다.작업자가 장거리 이동을 피하기 위해 적재 및 하역이 동일한 면에 있을 수 있습니다.작업자는 호스트 기계의 위치에서만 작업하면 되므로 노동 집약도가 크게 줄어듭니다.
9. 극 뒤 안내 장치로 적응 적으로 조정할 수 있습니다.실제 작업에서 용접 이음매의 위치는 거의 조정되지 않으므로 작업자의 노동 강도가 감소합니다.

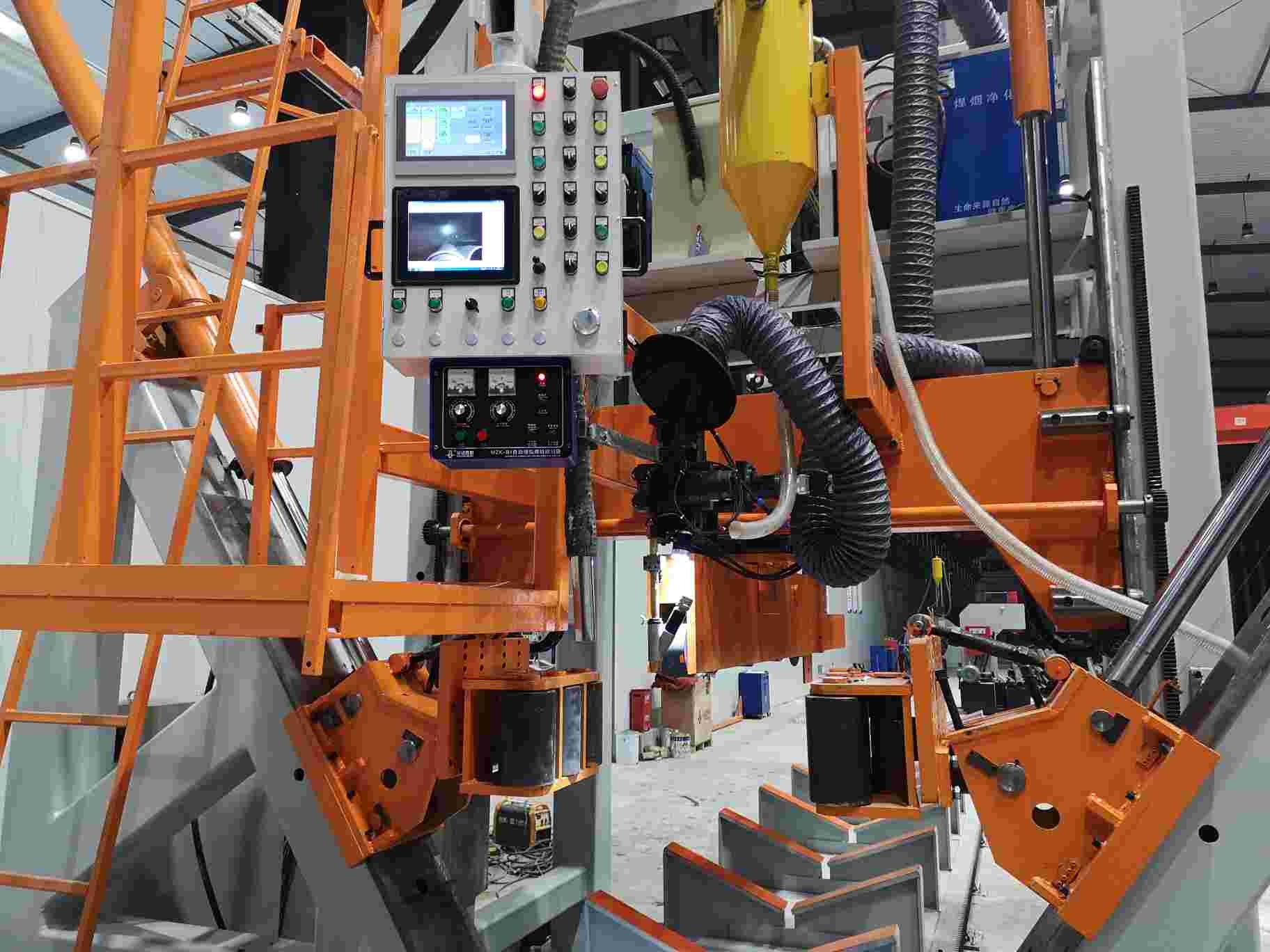

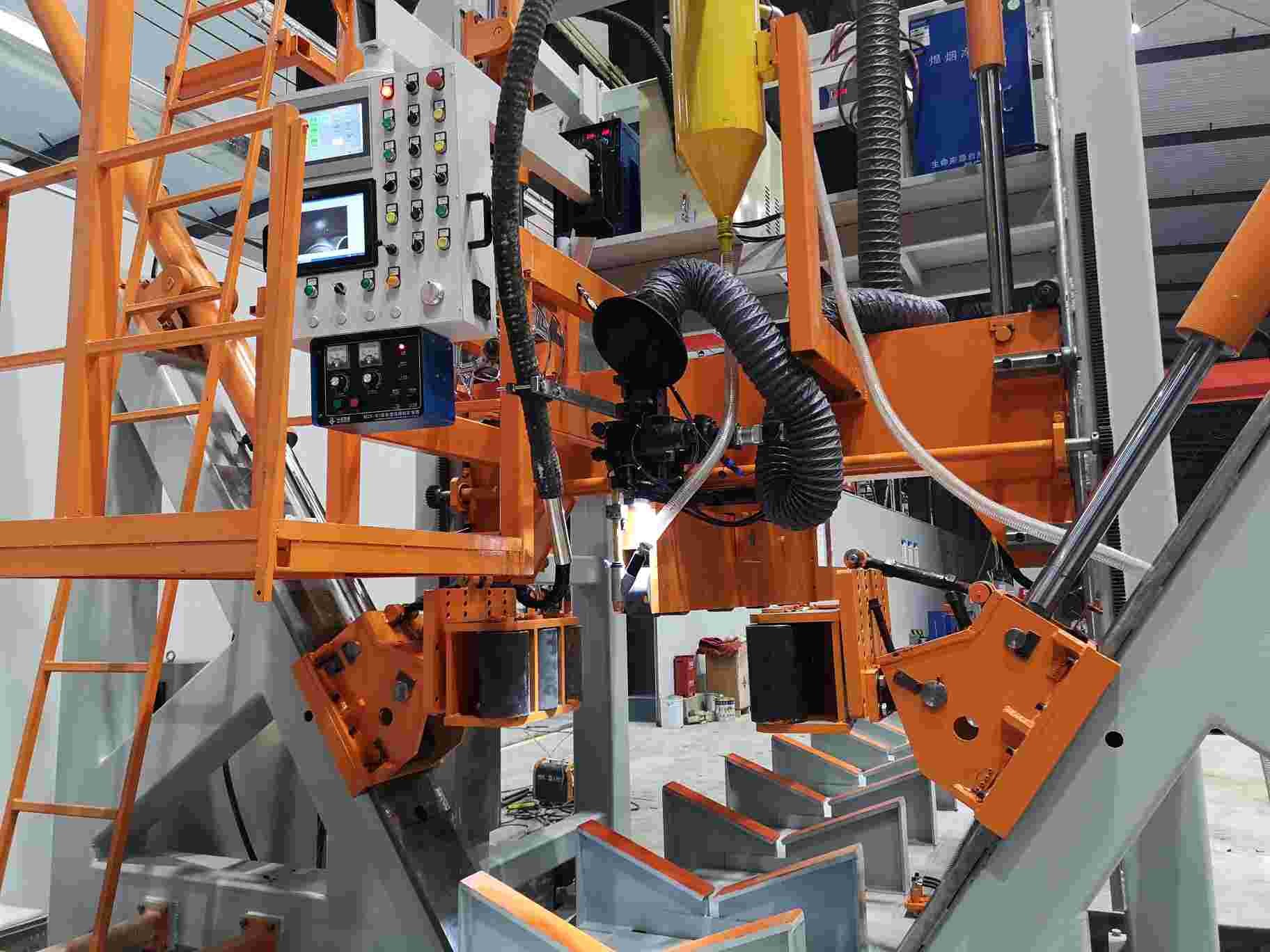

10. 기계 헤드에 설치된 카메라를 통해 용접 이음매가 메인 제어판의 화면에 반사되어 용접 이음새 추적이 간단하고 쉽고 용접 모니터링을 위해 작업자의 노동 강도가 줄어 듭니다..
11. 자체 개발한 유압 및 CNC 시스템으로 용접된 극을 둥글게 만들고 변형을 작게 만듭니다.
12.운영자: 1명.
13.언로드 롤러 랙, 5 세트(12,14m 폴에 적합)
14. 구매자 작업장의 레이아웃에 따라 작업 방향이 다른 기계를 제공할 수 있습니다.
15. 고객의 특별한 요구 사항을 위해 전 세계의 다른 극을 충족시키기 위해 기계를 특별히 설계 및 제조 할 수 있습니다.
16.옵션: 냉각 구리 블록 시스템
17. 옵션: 일반 가로등 기둥에 적합한 클램핑 롤러, 직경 범위는 60~800mm로 확장됩니다.
기계는 다음 부품으로 구성됩니다.
모노폴 하이 마스트, 5G 폴 몰드에 적합한 1 세트.
선택 사항: 일반 가로등 기둥에 적합한 1 세트, 최소 직경 60mm(원형 기둥 및 원추형 기둥)
옵션: 일반 가로등 기둥에 적합한 1 세트, 최소 직경 60mm(팔각 기둥)
선택 사항: 일반 가로등 기둥에 적합한 후면 클램핑 장치 세트 .(1~2m 길이의 팔과 같이 길이가 매우 짧은 기둥에 적합한 작은 도구 포함)
| 기술적인 매개변수 | ||
| 1 | 극의 직경 |
200-800mm 선택권: 60~800mm |
| 2 | 작업대 길이 | 14000mm |
| 삼 | 극의 두께 |
4~12mm, Q235, Q345 옵션: 일반 가로등 기둥, 최소 두께: 3mm |
| 4 | 클램핑 피트 수량 | 3세트 |
| 5 | 오일 펌프의 모터 동력 | 4+4KW |
| 6 | 모바일 모터 파워 | 4KW. 속도 조절 가능 |
| 7 | 수직 프레스 스트로크 | 800mm |
| 8 | 작동 높이 | 극의 바닥 각도에서지면까지의 거리: 750mm |
| 9 | 용접 기계 |
서브머지드 아크 용접 표준 구성: 단일 아크 단일 와이어, 1000A |
| 10 | 용접 와이어 직경 | 용접 와이어 직경은 극의 두께에 따라 달라집니다.(1.6mm 용접 와이어 제공 가능) |
| 11 | 용접 속도 |
0.8 ~ 3m/min 무단 조절 가능 참고: 다른 두께, 다른 속도) |
| 12 | 용접 침투율 | 80% |
| 13 | 전기 부품 | 슈나이더(프랑스어) |
| 14 | CNC 시스템 PLC | 지멘스(독일) |
| 15 | 용접기 브랜드 | 화위안 |
| 16 | 무게 | 12톤 |
| 17 | 치수 |
31000x3800x4500mm (LXWXH) |
| 18 | 옵션 | 냉각 구리 블록 시스템, (이 장치는 용접의 침투율을 높이기 위해 조명 기둥 내부에 있습니다) 원추 및 팔각 기둥에 대한 구리 블록 슈트의 2 세트로 |
| 19 | 옵션 |
선택 사항: 일반 가로등 기둥에 적합한 1 세트, 최소 직경 60mm(원형 기둥 및 원추형 기둥)
옵션: 일반 가로등 기둥에 적합한 1 세트, 최소 직경 60mm(팔각 기둥)
선택 사항: 일반 가로등 기둥에 적합한 후면 클램핑 장치 세트 .(1~2m 길이의 팔과 같이 길이가 매우 짧은 기둥에 적합한 작은 도구 포함) |
