제품 상세 정보:
|
보증: | 12 개월 | 전압: | 380V 50Hz 또는 주문품 |
---|---|---|---|
치수: | 맞춤형 | 색상: | 관습 |
하이 라이트: | 2m/min Monopole 솔기 용접 기계,1200mm highmast 솔기 용접 기계 |

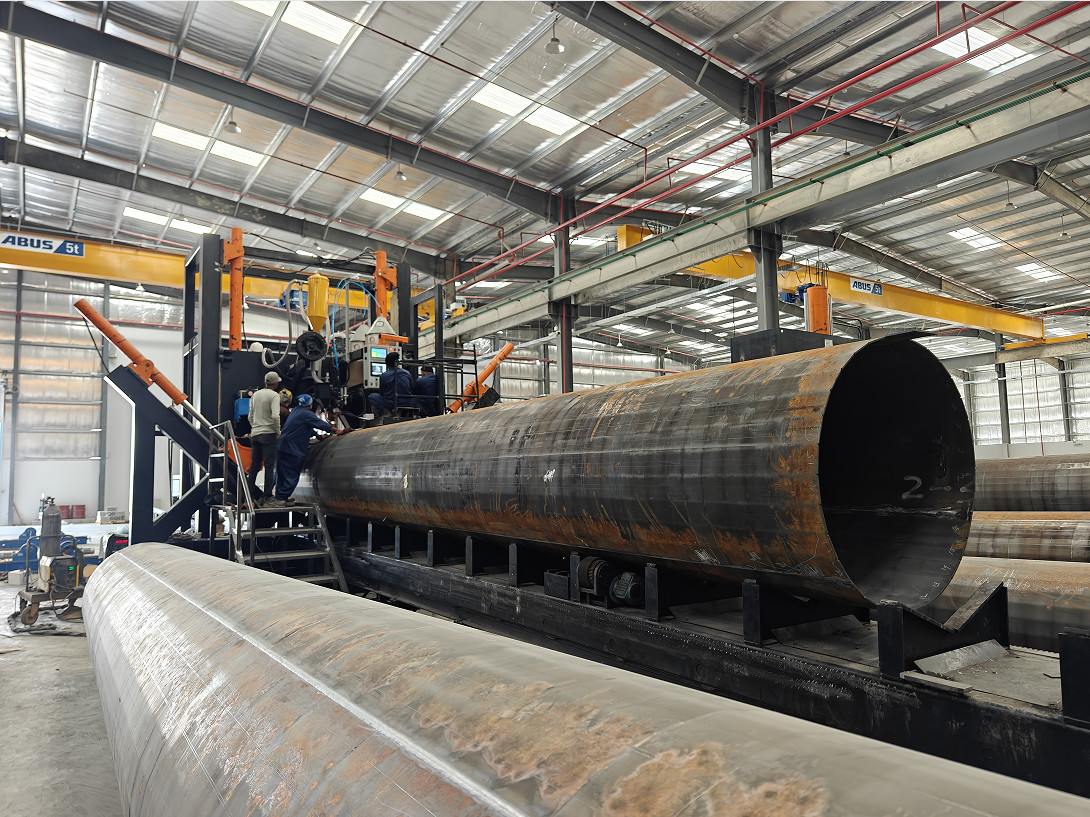

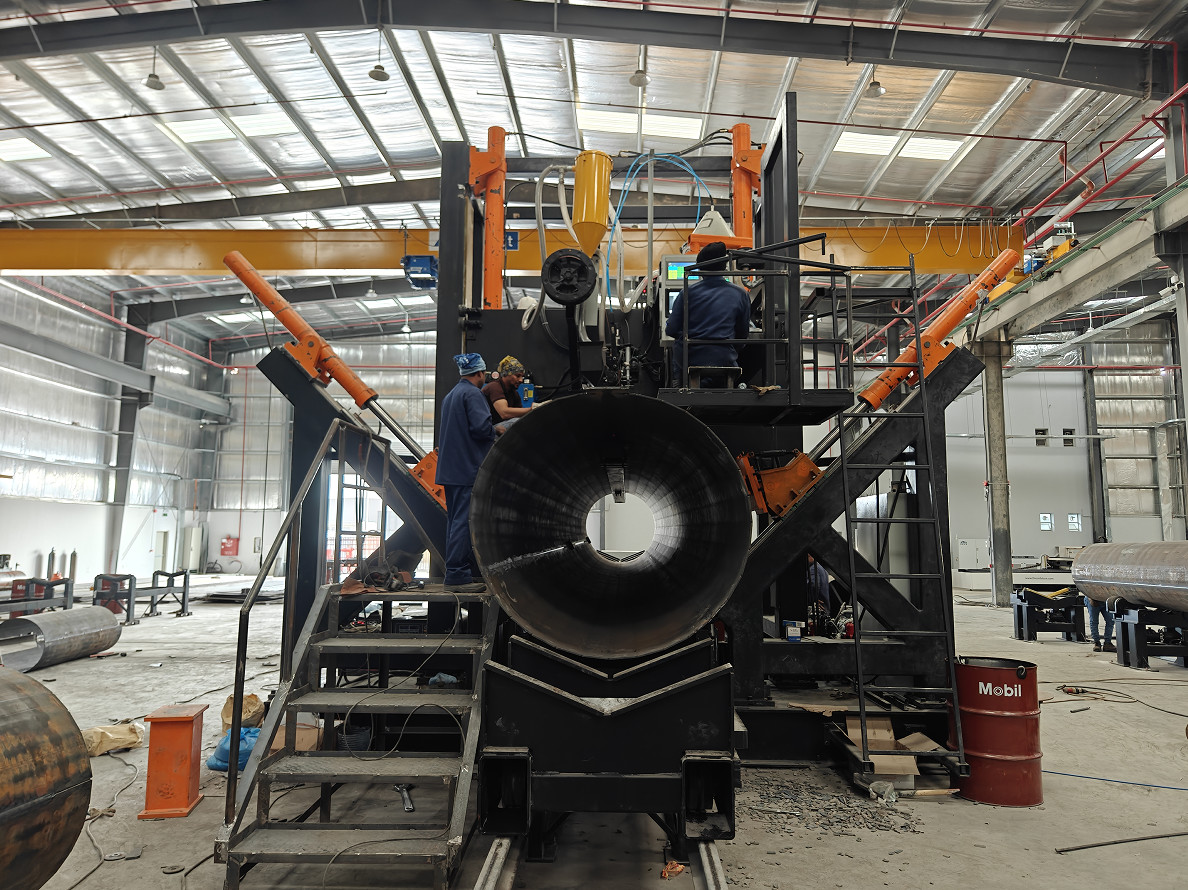

HM1200 / 12000
하이마스트 및 모노폴 솔기 용접기
기계에는 다음 항목이 포함됩니다.
트롤리 및 폴 이동을 위한 긴 작업 테이블.
메인 갠트리 유닛
폴 트롤리 이동을 위한 구동 시스템
유압 클램핑(폴용 클램핑 휠 포함)
용접 와이어 공급 시스템을 포함한 서브머지드 아크 용접 시스템.
플럭스 회수 시스템
수냉식 시스템이 있는 내부 구리 바
라이징 타입 롤러 2개
유압 시스템
제어 시스템
기술적 기능들 | ||
1 | 작업 가능한 직경 | 300-1200mm |
2 | 작업 가능한 길이 | 12000mm |
삼 | 극 두께 | 4.5~12mm |
4 | 클램핑 피트 수량 | 3대 |
5 | 펌프용 모터의 동력 | 5.5KW |
6 | 트롤리용 무빙모터 | 7KW, AC 서보 |
7 | 수직 이동 스트로크 | 1000mm |
8 | 수직 이동 노동력 | 39ton(2개 실린더 x19.5 ton) |
9 | 측면 여행 노동력 | 32톤 x 2개 |
10 | 용접 기계 |
서브머지드 아크 용접, 630A~1000A, 고객 측 요구 사항에 기초. 630A~1000A |
11 | 용접 와이어 직경 | 선택을 할 극 간격에 따라 2.5~4mm 용접 철사 |
12 | 작업 속도 | 0.3~2m/min (참고: 다른 두께 속도는 다를 것입니다 |
13 | 용접 방향 | 용접은 기본 큰 끝에서 샤프트의 작은 끝 위로 시작됩니다. |
14 | 침투 능력 | 90% |
15 | 주요 전기 요소 | 슈나이더(프랑스 브랜드) |
16 | PLC | 지멘스 |
17 | 메인 모터 브랜드(유압 펌프용) | 지멘스 |
18 | 서보 모터 | 지멘스 |
19 | 용접력 브랜드 및 모델 |
서브머지드 아크 용접 Kaiyuan (중국 Panasonic Janpan 공장) |
20 | 무게 | 26톤 |
21 | 전체 크기(mm) | 31000x5500x5100mm(LXWXH) |
애플리케이션:
자동 심 용접봉용 (하이마스트용,모노폴 등).
HIGHMAST POLE SHUT-WELDING MACHINE, 그것은 하나의 쉘 또는 두 개의 쉘 유형 다각형 및 원형 테이퍼 폴에 적합합니다.그것은 자동 용접 라인이며 갠트리 유형 구조가 고정되고 용접 시스템으로 속도 조절 가능한 이동을 위한 서보 모터가 있는 완전히 극 길이 트롤리, 유압 실린더가 클램핑 휠을 밀어 극을 닫고 동시에 용접을 합니다.
2개의 솔기 폴의 경우 첫 번째 솔기 용접이 완료되면 하단 롤러가 상승하고 폴을 다른 솔기 위치로 회전하여 두 번째 솔기 용접을 시작합니다.
