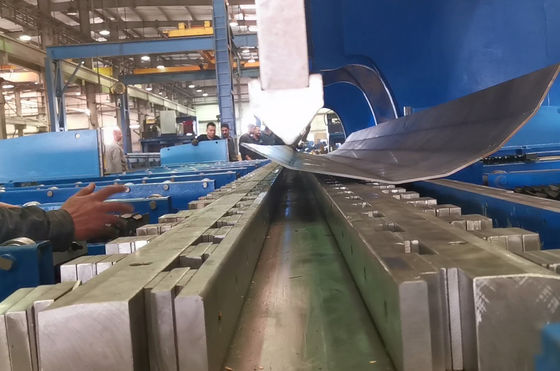

가볍고 높은 기둥을 만들기 위해 빠른 Cnc 수압 압축 브레이크 기계
응용: 조명 기둥 및 높은 기둥 제조
| 기술적 특징 | |||
| 1 | 종류 | 멀티 머신 탕덤 수압 CNC 전기-수압 동기 | |
| 2 | 노동력 | 2X650톤 | |
| 3 | 테이블의 길이가 | 2x6000mm | |
| 4 | 프레임 사이의 거리는 | 4800mm | |
| 5 | 목 깊이 | 1500mm | |
| 6 | 열린 높이 | 1255mm | |
| 7 | 뇌졸중 | 320mm | |
|
|
작업 |
배하 | 70mm/s |
| 작업 | 7.5mm/s | ||
| 반환 | 75mm/s | ||
| 9 | 주 엔진 | 2x45kw (시멘스 브랜드) | |
| 10 | CNC 시스템 |
타입: DELEM DA52S |
|
| 11 | 도구 |
1개의 펀칭과 1V의 조절 가능한 바닥 매트 |
|
| 12 | 실린더에 봉인 | 일본에서 만든 NOK 또는 SFK | |
| 13 | 수압 부품 | 보스-렉스로스 - 독일 | |
| 14 | 수압 펌프 | 보쉬-렉스로스 - 독일 또는 SUNNY, 미국 | |
| 15 | 선형 라스터 디스플레이 센서 | 하이덴하인, 독일 | |
| 16 | 캐비닛의 주요 전기 요소 | 슈나이더 | |
| 17 | 무게 | 2x72000kg | |
| 18 | 전체 크기 (mm) LxWxH | 2xx6250x3840x5920 (전면 지지기를 포함하지 않음) | |
| 19 | 포장: |
플라스틱 덮개 |
|
옵션 항목:
| 옵션 1 |
하나의 상위 도구 기기, 두께는 18mm입니다 |
|
| 옵션 2 | 추가 2 세트 원 위 도구와 1 세트 아래 도구는 min OD 60mm 원 톱니형 광봉을 만드는 데 적합합니다. 톱니 비율은 11/1000 및 13/1000입니다. 총 도구 길이는,하나는 16m ((11/1000율) 그리고 다른 하나는 16m (13/1000율)전체 바닥 도구는 16m입니다. 한쪽은 11/1000 비율, 다른 쪽은 13/1000입니다. | |
| 옵션 3 | 밀기형 가벼운 기둥 옆 배하 시스템 | |
| 옵션 4 | 큰 두께의 막대기용 모터화 된 앞 및 후방 공급 시스템 | |
참고:Y1,Y2 축------ 실린더를 제어하기 위해 램의 양쪽에 설치된 두 개의 선형 저울.II 주요 성능:
1 기계의 프레임은 탱크, 작업 테이블, 왼쪽 및 오른쪽 하우징 및
RAM. 그래서 그것은 높은 강도와 좋은 강도를 가지고 있습니다. 또한 그것은 제거하는 진동이 필요합니다
스트레스.
2 두 기계의 동기화 작동 원리:전기-하이드라 릭을 채택
양 기계의 동기화를 보장하기 위한 비율 밸브. 비율 밸브는 기계적 동작 쌍 사이의 작은 마찰과 같은 매우 좋은 성능을 가진 Bosch 회사에서 만들어집니다.고도의 제어 힘과 연속 작용을 가진 정밀 전자 증폭기 및 전기 자석기계의 양쪽에 두 개의 라스터 디스플레이가 있습니다. 계속적으로 RAM의 위치를 검사하고 제어 시스템에 신호를 전달합니다.그 다음 제어 시스템은 하나의 기계에 두 실린더 동기화를 만들기 위해 전기-하이드럴 밸브를 제어합니다라스터 디스플레이어는 직접 하우징 플레이트에 설치되지 않고 C 판에 설치되어 있기 때문에 작업 중 램과 프레임의 기울기는 측정 및 제어 정확성에 영향을 미치지 않습니다.두 개의 기계가 함께 작동하면, 두 기계 사이에 설치 된 미분 역량 측정기는 기계적 동기화 신호를 전자 신호로 전송하고 동기화 판과 제어 시스템에 피드백합니다.신호는 BOSCH 증폭기로 증폭됩니다. 전기-하이드라울릭 비율 밸브를 제어하여 두 기계의 동기화를 제어합니다.그래서 두 기계의 동기화는 높은 정밀도로 달성됩니다.
3 컴퓨터 를 통해,운영자 기계와 통신 할 수 있습니다. 컴퓨터는 여러 서비스 언어를 가지고 있습니다.또한 그것은 계산하고 죽은 지점을 제어 할 수 있습니다, 속도 변경점. ram의 스트로크 (Y1, Y2) 는 사용자의 특별한 요구 사항을 충족하기 위해 작은 기울기를 만들 수 있습니다.
4 좋은 안내 시스템, 위치 측정 시스템 및 수압 균형 시스템으로 장착되어 전체 길이 작업 및 특이한 작업의 요구 사항을 충족합니다.
5 작업 테이블 보상 단위는 작업 조각의 정확성을 보장하기 위해 작업 중 기계의 기울기를 보완하기 위해 채택됩니다.
6 실린더의 표면은 잘 마모되고 열 처리되므로 윤활성이 좋고 서비스 수명이 길습니다.
